电热水器加热管的接法与测试方法解析

380v电压9kw功率电热水器加热管的接法与测试方法

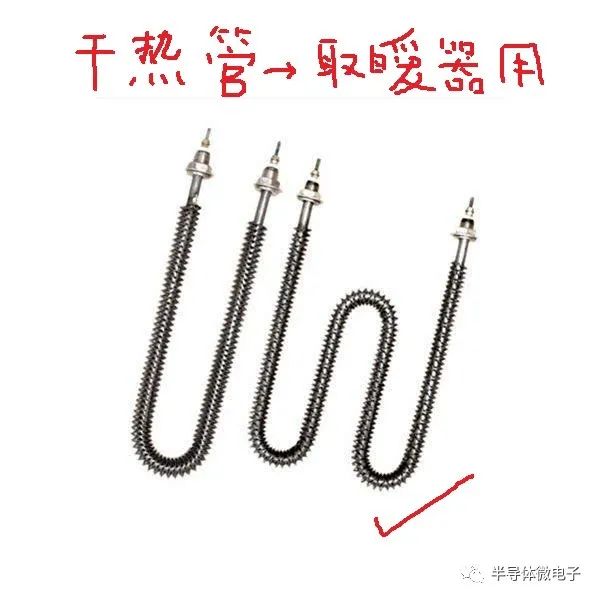

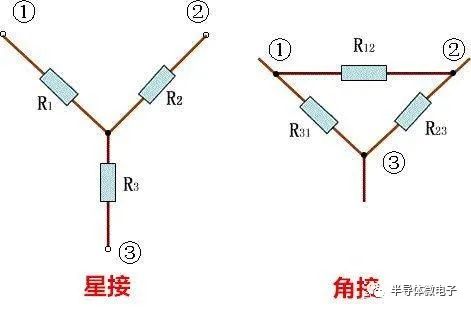

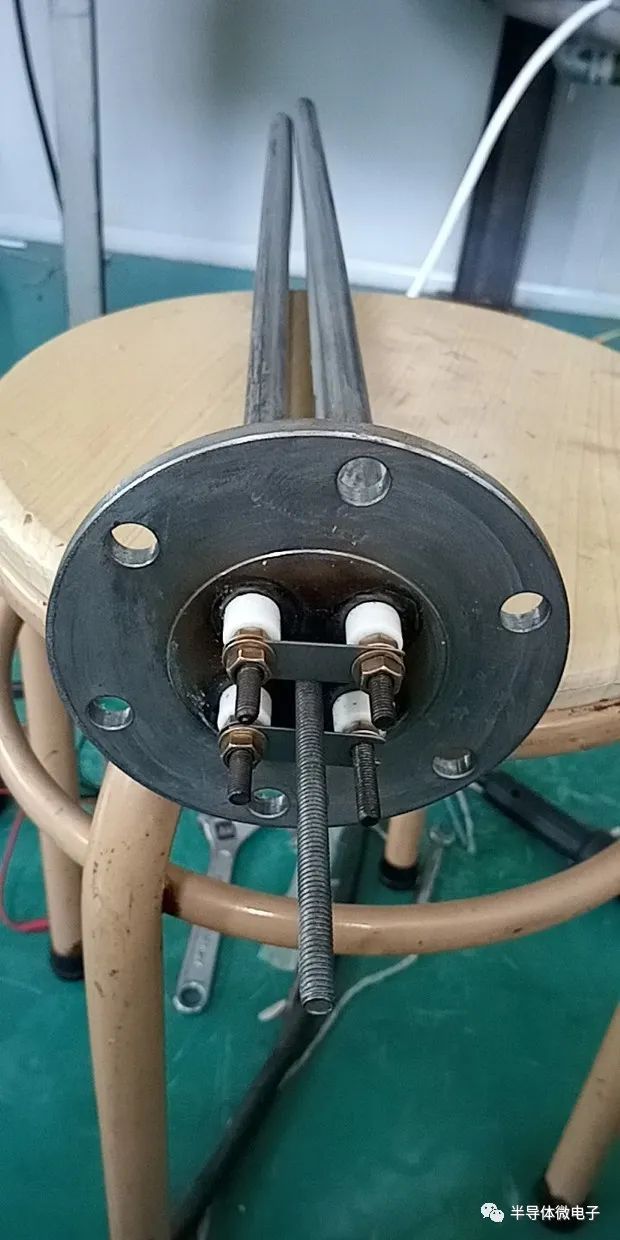

在我们日常生活中，常见的热水器等内部就用应用到加热管，常见的交流电加热管工作电压一般是220V或380V的。电热管的接线方法常用的分为两种，一种是三角形接法，另一种是星型接法。首先我们准备一个3P断路器，再准备三根同型号的220V或380V的加热管。一般说来加热管上有说明电压和功率的，仔细看就知道。

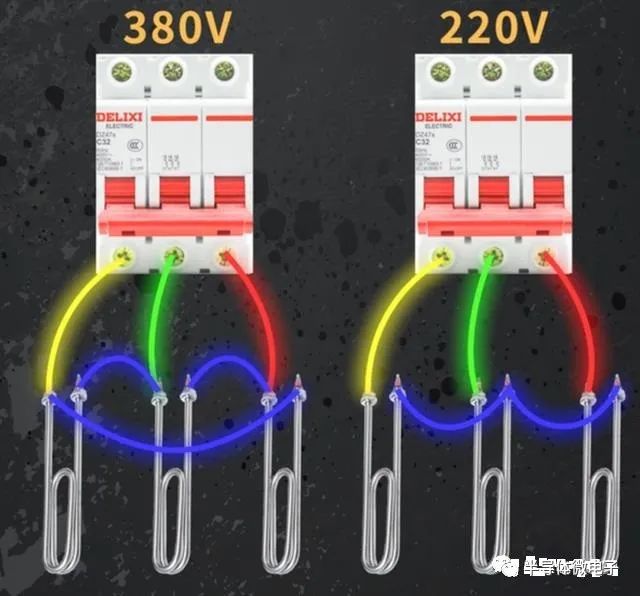

如果是接3个同型号的380V加热管，那么是要采用三角形接法，如果是接3个220加热管，采用星型接法。三角形接法也就是将每个加热管元件的首端接另一个加热管的尾端，三个接点分别接断路器的三根相线即可，这种接线方法的特点就是三个电加热管的额定电压是380V的。

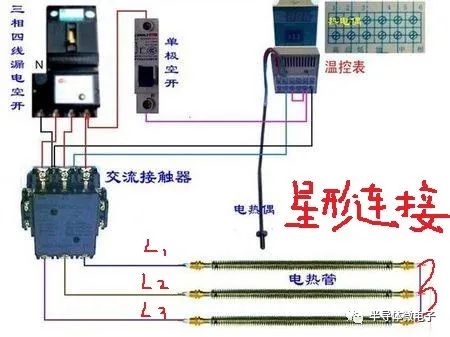

星型接法也就是三个电热管的加热元件，每个元件的首段连在一起，这个点我们称为中性点，然后将三个元件的尾端分别接断路器的三根相线即可，这种接线方法的特点是三个电加热管的额定电压是220V，如果三个元件的电阻值不同的话，那么中性点应该接零线。

注意一下，如果三个加热管中有其中一个损坏了的话，那么其他两个加热管就变为串联的状态。根据串联分压，剩下两个加热管的工作电压就变为190V了，虽然它们可以工作，但是功率是会衰减，烧水温度是不能达到要求的。

简单测试方法：

加热管常出现故障，如何测试呢？怎么判断电加热管的好坏？

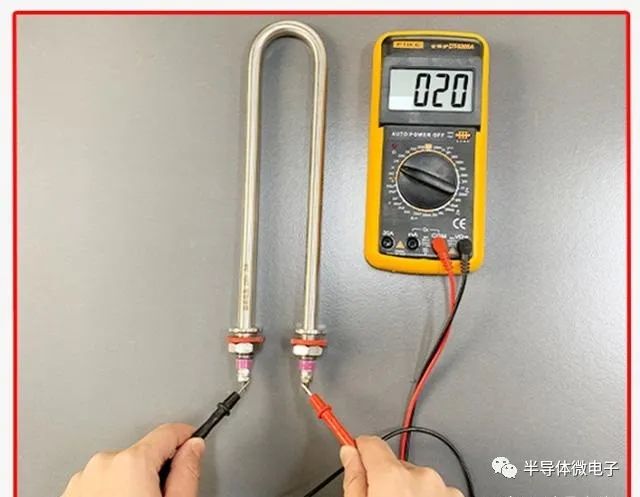

1，万用表的欧姆档，量程调到1000欧姆即可，直接测量电加热管的两端，如果有几十或几百欧姆的电阻，说明内部电热丝正常。如果万用表无读数则内部已经烧断，如万用表读数偏小且趋近于零，则内部短路。

2，电加热管是在无缝金属内（碳钢管、钛管、不锈钢管、铜管）装入的电热丝，通过良好的导热和绝缘材料隔离，然后加工成各种各样形状的电器件。所以绝缘这一块，我们也要测一下。用摇表测一下电热丝和外壳之间的绝缘，有可能有读数，读数在几兆欧以上为安全。

三个同型号的380V的电加热管，我们可以采用三角形接法，三个负载首尾相连，每个负载上的工作电压都是380V，都可以正常工作。

两种接线

两种接法类似与三相电机的接线，我们知道三相电机是不需要零线的，而且常见的三相异步电机，三个绕组的阻值也是相同的，一般3KW以下的小功率三相电机为星形接法，4KW以上的大功率三相电机为三角形接法，电加热管直接套用这两种接法也是可以的。

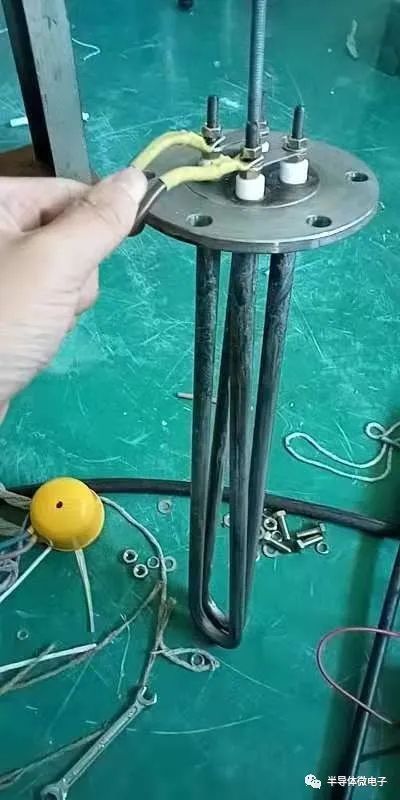

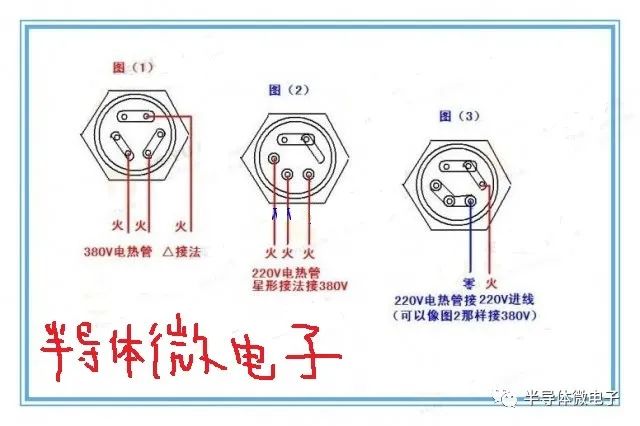

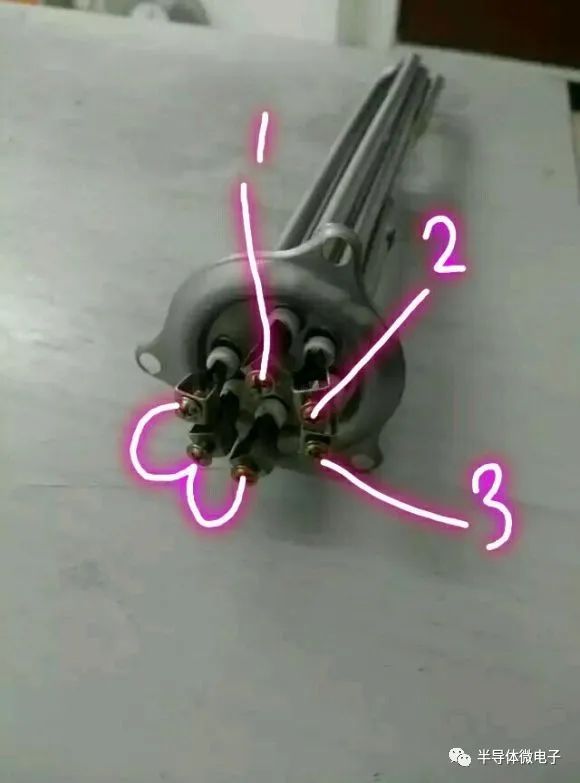

具体接线图和接线方法见图片示意：
