变频器逆变电路的故障与维修

故障原因：电动机有问题，造成过流;变频器逆变电路有问题，造成缺相、输出电压不平衡等。

维修方法：首先进行U、V、W电压测量，根据测量数据，进行正确判断。

问题判断：如缺相，变频器问题;如输出电压不平衡，变频器空载，如仍不平衡，变频器问题，平衡，查电动机电路。

具体器件查找

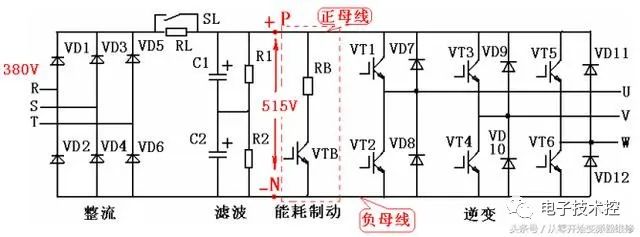

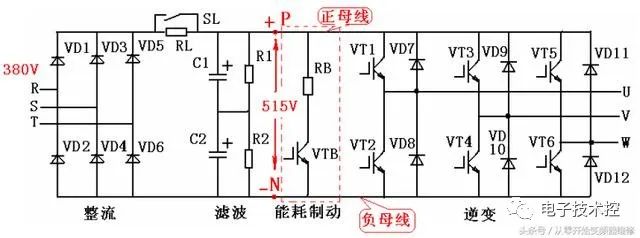

在逆变电路中，具体器件就是逆变桥。

1. 测量表具：指针万用表的×100或×10Ω挡，或数字万用表。

2. 测量方法：用指针万用表测量输出端(UVW)到直流母线上的直流电阻。

1)IGBT的测量

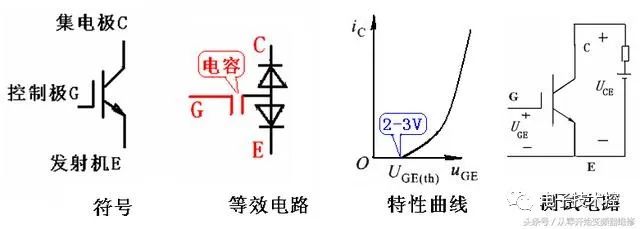

在电路中每个桥臂都是一只二极管和一只IGBT并联，二极管具有单向导电性，好的IGBT怎么测量都不通。

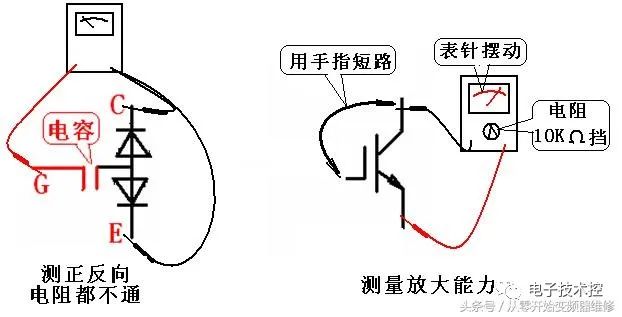

独立测量：将独立的IGBT(管子没有接到电路中)，用万用表的×10kΩ挡，黑表笔接C极，红表笔接E极，用手指短路C、G极，表针摆动，管子是好的。

“BSM10GD120DN2” IGBT功率模块管脚图

2)测量逆变电路

在电路中，IGBT短路的可能性很小，因为一旦短路，强大的电流会很快将其烧断。所以IGBT在电路中损坏是以开路居多。因为IGBT开路对测量6个续流二极管没有影响，所以可以用测量整流管的方法测量6个续流二极管。

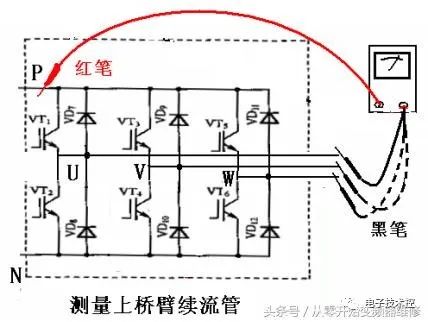

1)测量上桥臂黑笔接UVW，红笔接P点，表针摆动到刻度的3/5，正常，不摆动，断路。

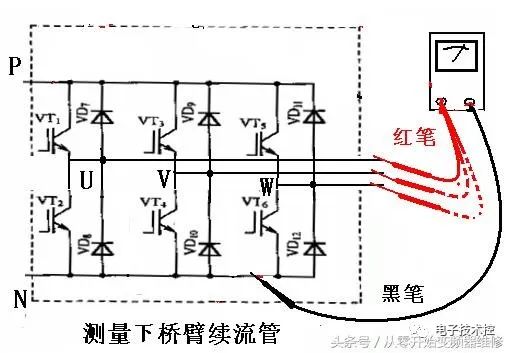

2)测量下桥臂

红表笔接R、S、T，黑表笔接N。表针摆动到刻度的3/5，正常，不摆动，断路;摆动到0Ω，管子短路(该现象很少见，因短路电流很大，管子必然烧断)

3)结果分析上、下桥臂只要续流管开路，开关管也坏;续流管不坏，开关管有的也坏。
