一文解析S7-1200 PLC的PID控制工艺

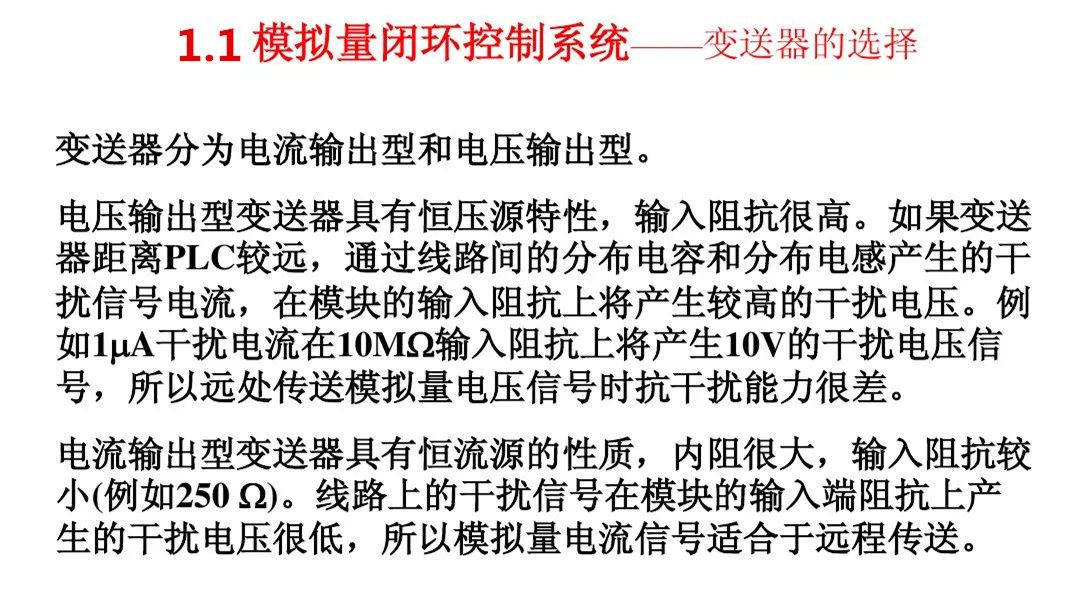

　　电压输出型变送器具有恒压源特性，输入阻抗很高。如果变送器距离PLC较远，通过线路间的分布电容和分布电感产生的干扰信号电流，在模块的输入阻抗上将产生较高的干扰电压。例如1μA干扰电流在10MQ输入阻抗上将产生10V的干扰电压信号，所以远处传送模拟量电压信号时抗干扰能力很差。

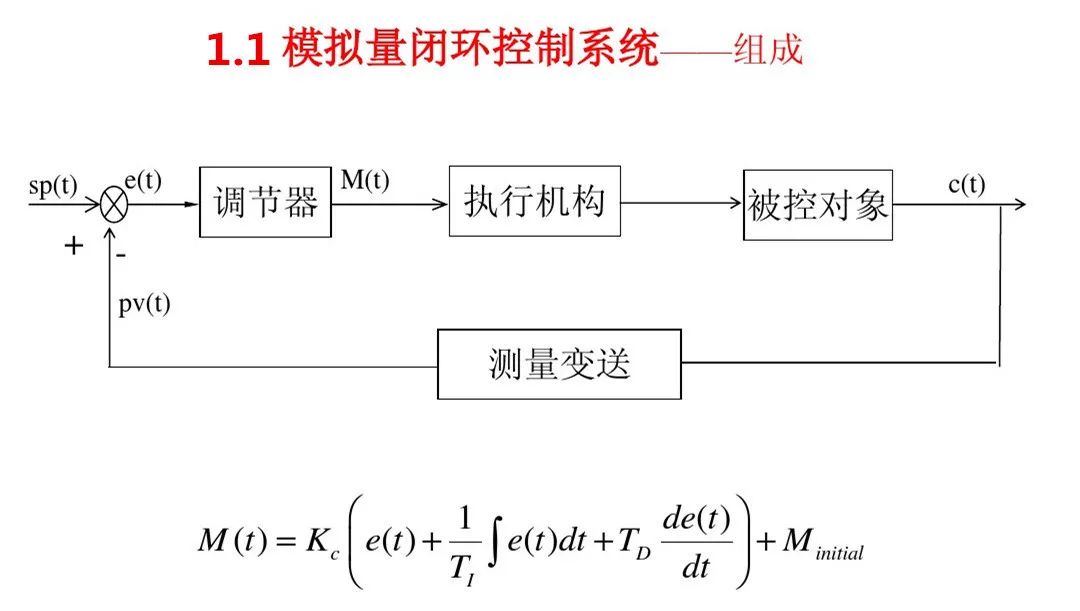

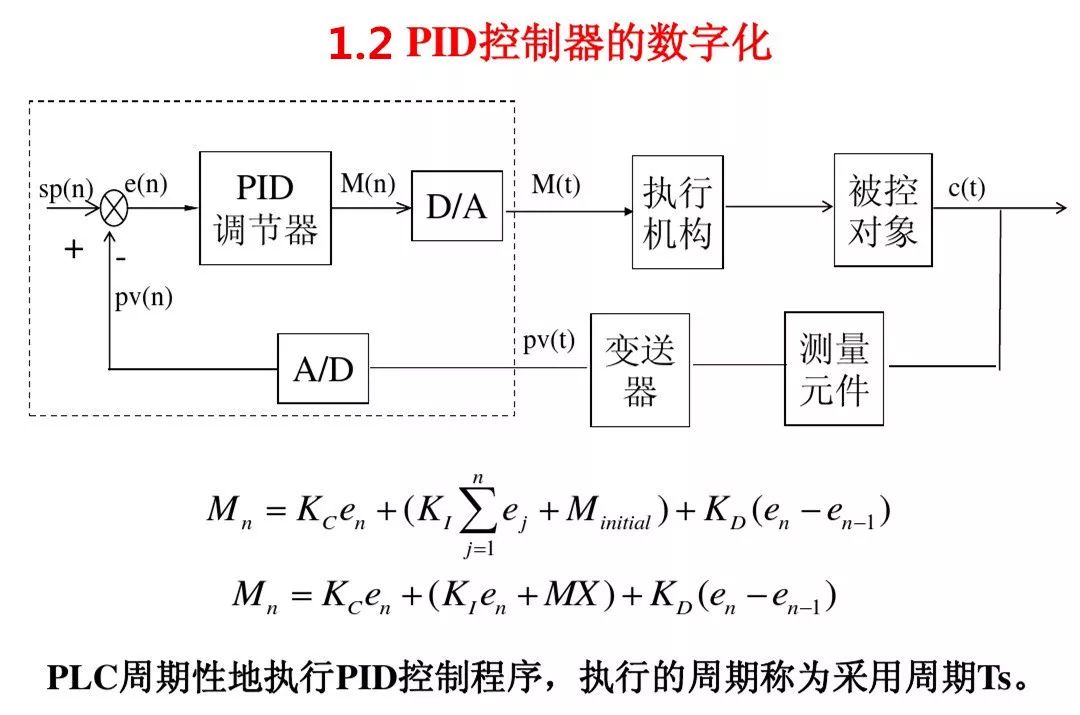

模拟量闭环控制系统-PID控制的特点：

不需要被控对象的数学模型，结构简单容易实现，使用方便有较强的灵活性和适应性。

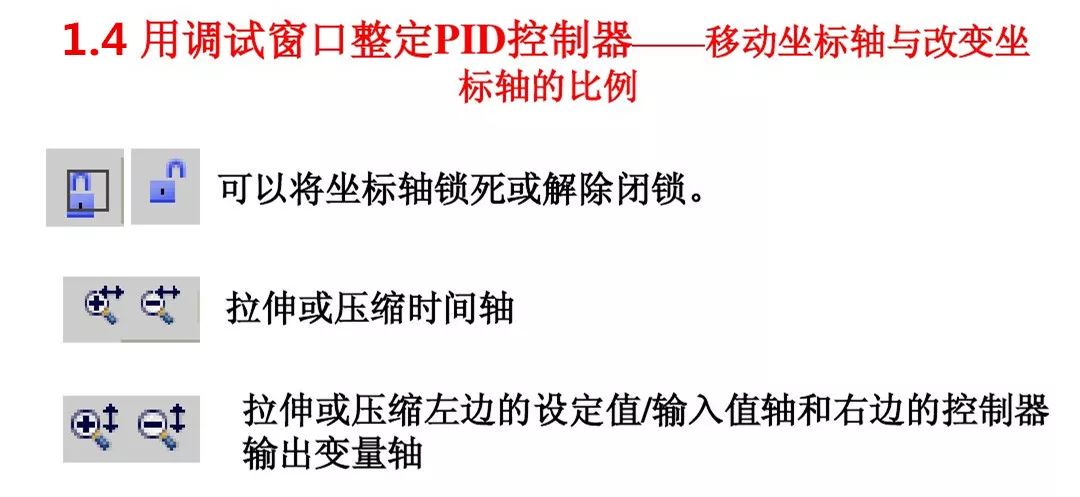

用调试窗口整定PID控制器-调试窗口的功能

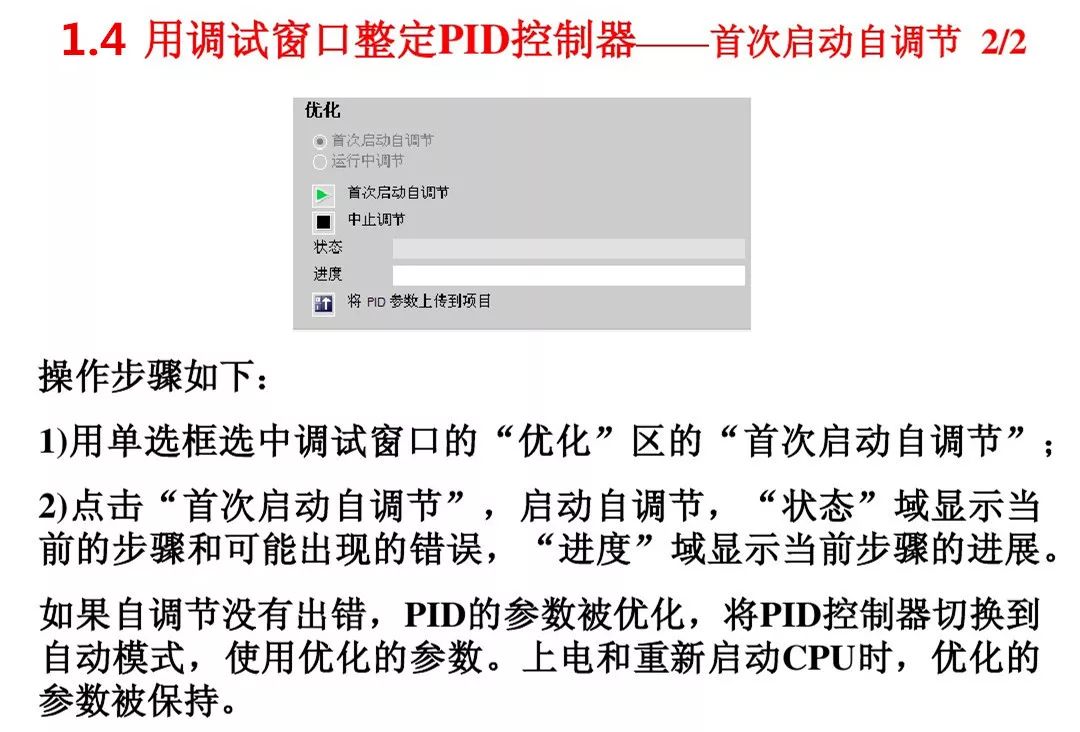

1、使用“首次启动自调节”功能优化控制器

2、使用“运行中自调节”功能优化控制器，可以实现最佳调节

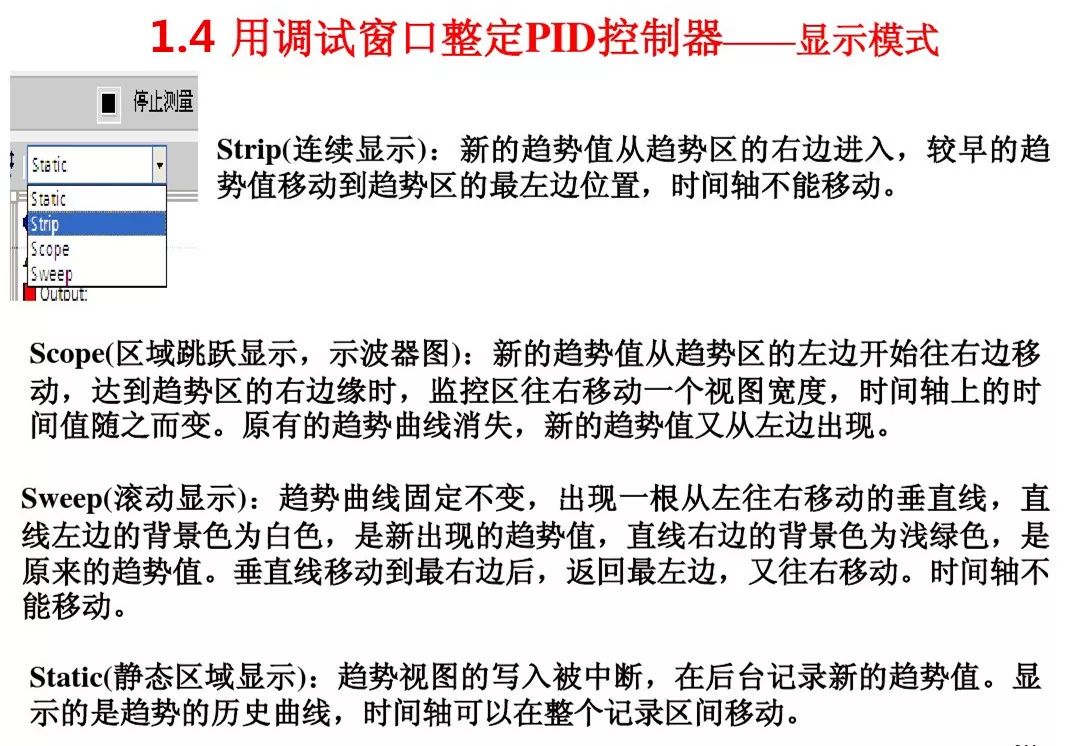

3、用于趋势视图监视当前的闭环控制

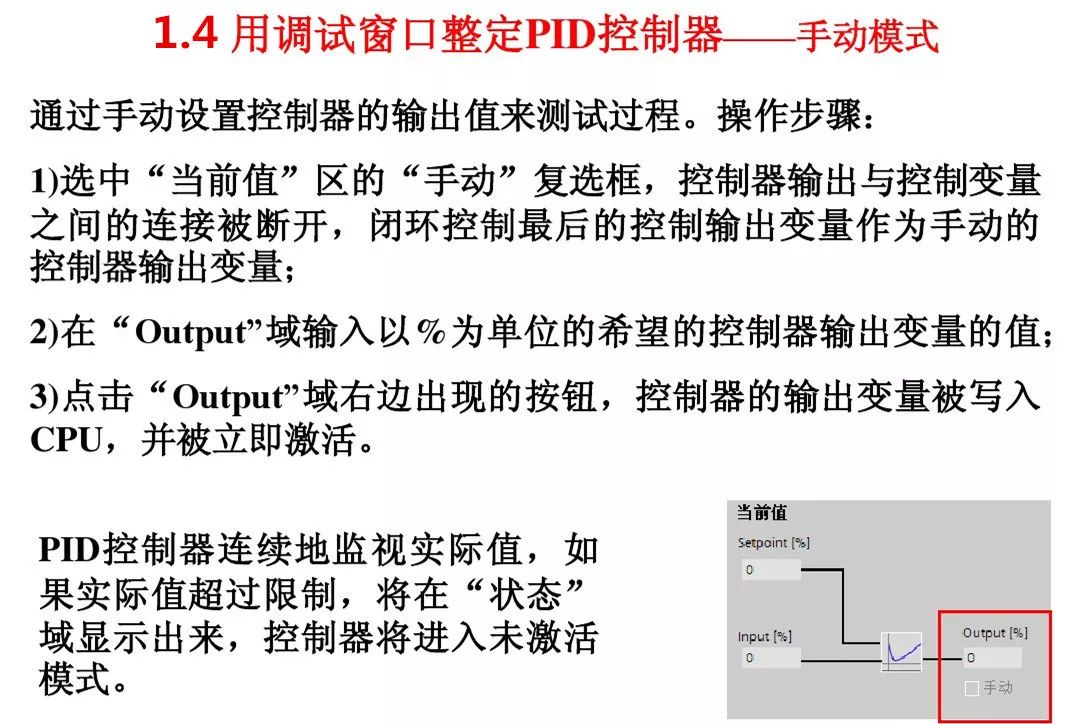

4、通过手动设置控制器的输出值来测试过程

编辑：黄飞
