浅谈西门子S71200PLC接线

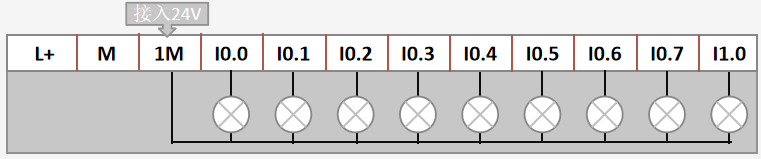

◔ S7-1200CPU接线

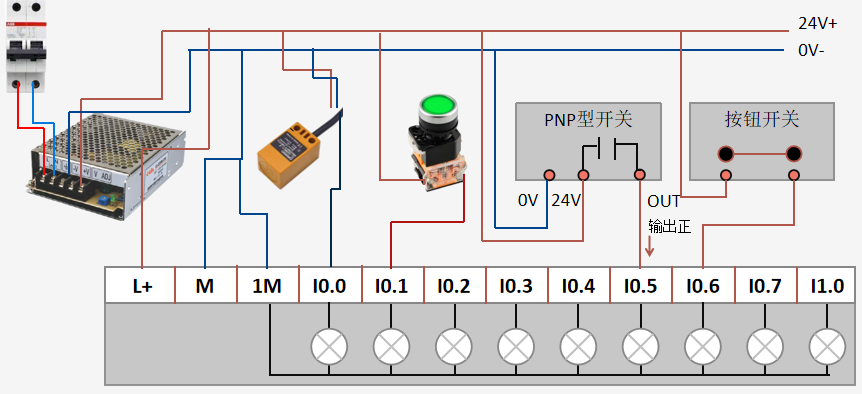

◔ PNP型传感器和S71200接线

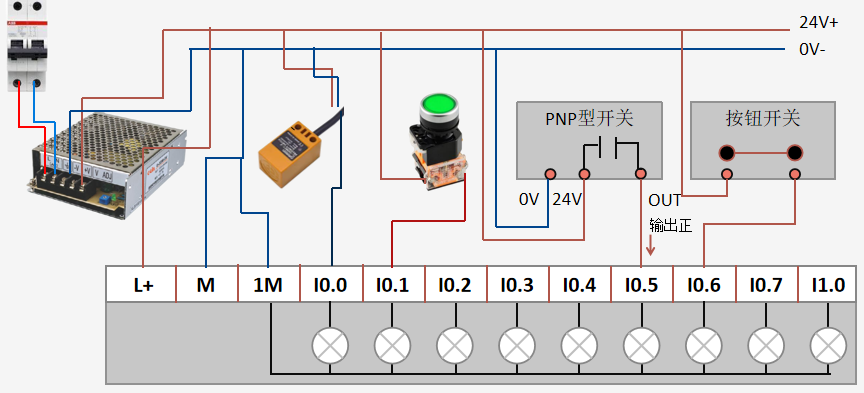

◔ NPN型传感器和S71200接线

◔ NPN与PNP接线总结

☛ 如果传感器为PNP型，则1M需要接负，共阴极接法。

☛ 如果传感器为NPN型，则1M需要接正，共阳极接法。

S71200输出信号类型

西门子S71200输出，根据所带负载不同，分为继电器输出、晶体管输出两种类型。

☛ 继电器输出（输出触电为小型继电器的机械触电）。

优点：可以带不同的电压的交、直流负载。可以通过相对大电流（约2A左右，具体查看手册）。

缺点：输出触点响应时间相对较慢，小于1HZ。在有需要高速脉冲输出控制（如需要控制步进或伺服电机控制系统）时不能选用继电器输出类型的PLC。

☛ 晶体管输出（固件是半导体，通过控制信号通断）

优点：输出触点响应时间快，最高可达100HZ，经常应用在需要高速输出响应的系统里。

缺点：只能通过5-30VDC的电压，通过电流小（约500mA左右）。

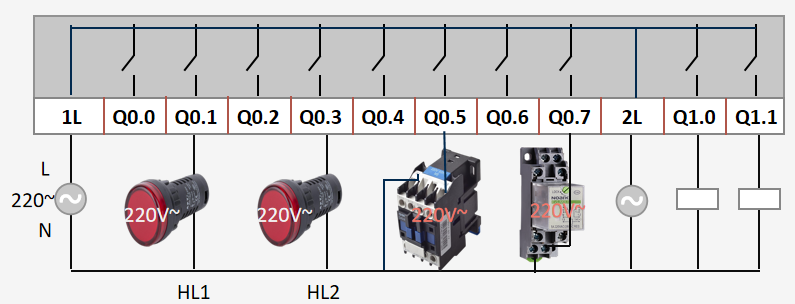

■   S7-1200继电器输出端子接线

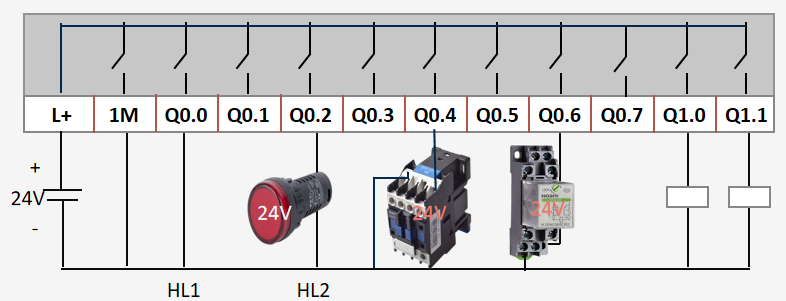

■  S71200晶体管输出端子接线
