PLC数字输出模块类型介绍

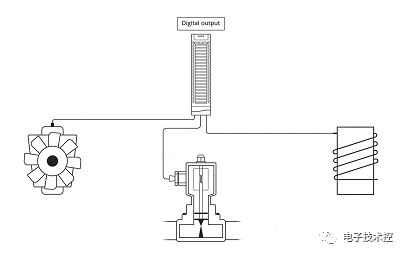

PLC输出模块的目的是根据连接到输入模块的现场设备条件和PLC程序做出的决定来操作或控制物理设备。

一、数字与模拟

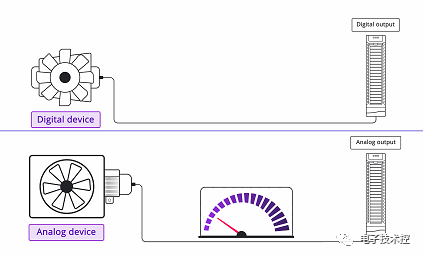

在进入固态和继电器PLC输出之前，先弄清楚数字输出模块或DO与模拟输出模块或AO之间的区别。数字或离散设备只有两种可能的情况。例如，这两种可能的条件可以是开或关、开或关、通电或断电。模拟设备有点复杂，因为它们有无数种可能的条件。

为了说明，我们之前说过，如果风扇可以打开或关闭，它就是一种数字设备。但是，如果风扇可以调整为从关闭到开启的任何速度呢？在这种情况下，风扇是一个模拟设备，因为它有无数种可能的速度。

二、PLC数字输出模块类型

好的，既然我们已经阐明了数字设备和模拟设备之间的区别，让我们更深入地研究PLC数字输出模块。

有2种类型的PLC数字输出模块：1)继电器2)固态

1)继电器输出模块

首次引入PLC时，唯一的输出是继电器类型，每个输出都有一个单独的继电器。与任何典型继电器一样，PLC输出模块内部包含物理线圈和继电器触点。

通过向继电器线圈施加电压来操作触点。触点连接到外部电源以打开或关闭分立设备。除了今天的模块具有小型化继电器和触点外，没有太大变化。

2)固态输出模块

固态输出模块通常被称为开关模块。通过使用双极结型晶体管(BJT)或三端双向可控硅开关等固态器件来打开或关闭输出设备。

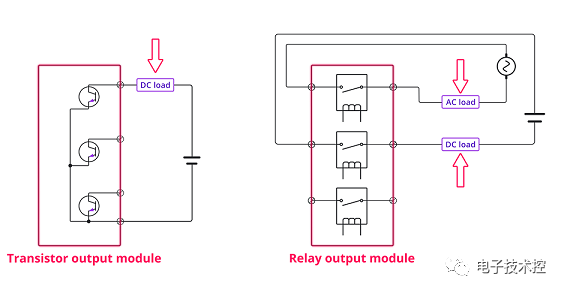

2-1)晶体管输出模块

正如我们之前所说，晶体管输出模块是电压相关的，只能操作直流负载，不像继电器输出模块乐于操作交流或直流负载。

重要的是负载电源的极性连接正确，因为模块可以是漏型或源型。漏极和源极是用于描述相对于输出模块的负载电流流动的术语。

2-2)双向可控硅输出模块

双向可控硅输出模块能够控制交流负载，而晶体管输出模块只能控制直流负载。当施加PLC信号时，三端双向可控硅开关将打开并为负载提供交流电流路径。
