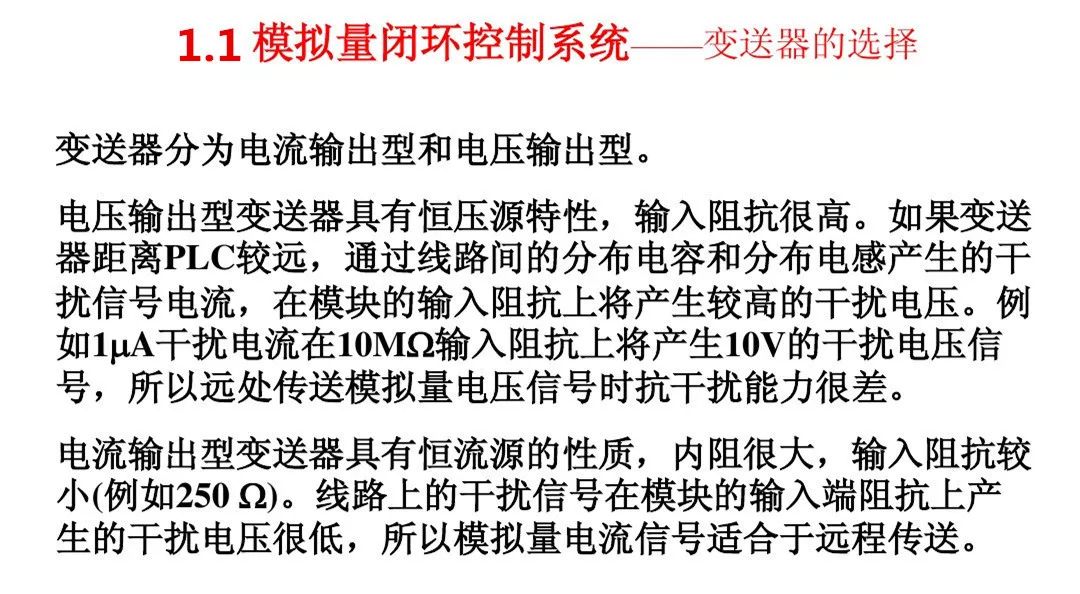

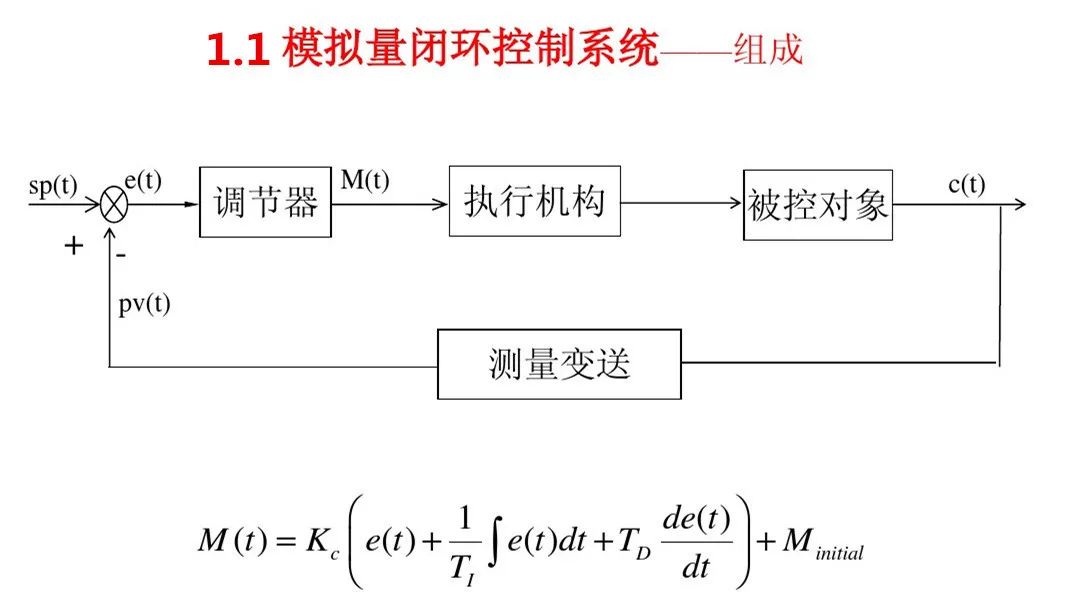

模拟量闭环控制系统——变送器的选择

　　变送器分为电流输出型和电压输出型。

　　电压输出型变送器具有恒压源特性，输入阻抗很高。如果变送器距离PLC较远，通过线路间的分布电容和分布电感产生的干扰信号电流，在模块的输入阻抗上将产生较高的干扰电压。例如1μA干扰电流在10MQ输入阻抗上将产生10V的干扰电压信号，所以远处传送模拟量电压信号时抗干扰能力很差。

　　电流输出型变送器具有恒流源的性质，内阻很大，输入阻抗较小（例如250 Q2）。线路上的干扰信号在模块的输入端阻抗上产生的干扰电压很低，所以模拟量电流信号适合于远程传送。

模拟量闭环控制系统-PID控制的特点：

不需要被控对象的数学模型，结构简单容易实现，使用方便有较强的灵活性和适应性。

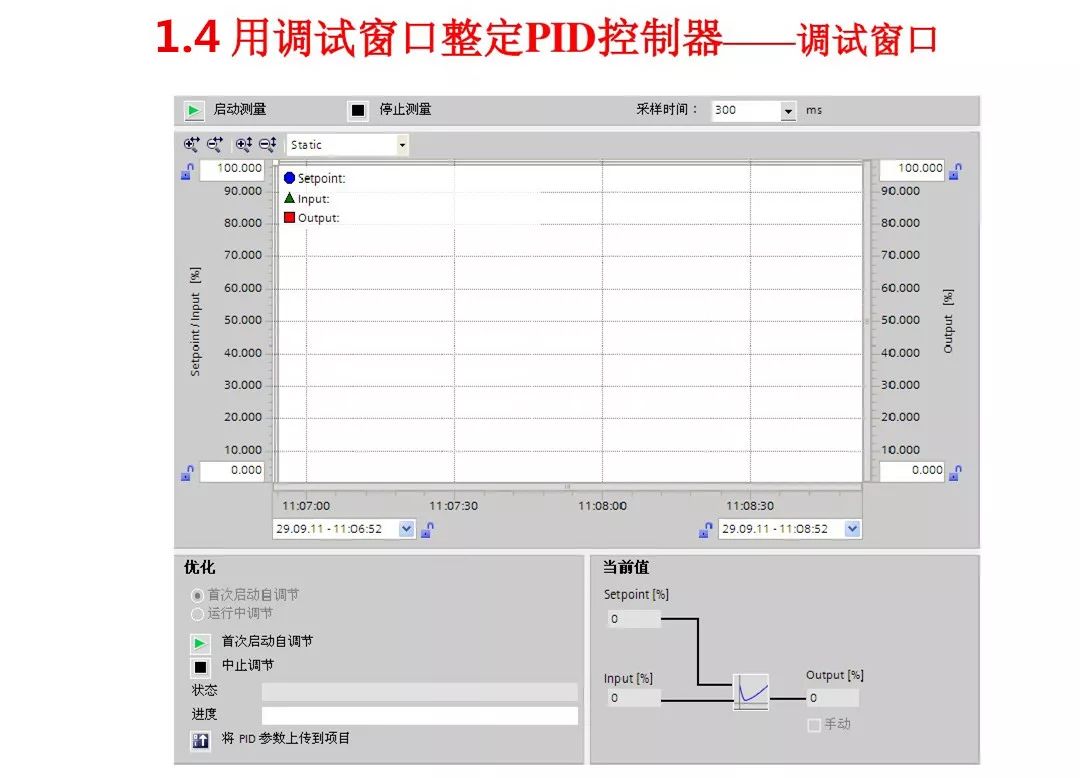

用调试窗口整定PID控制器-调试窗口的功能

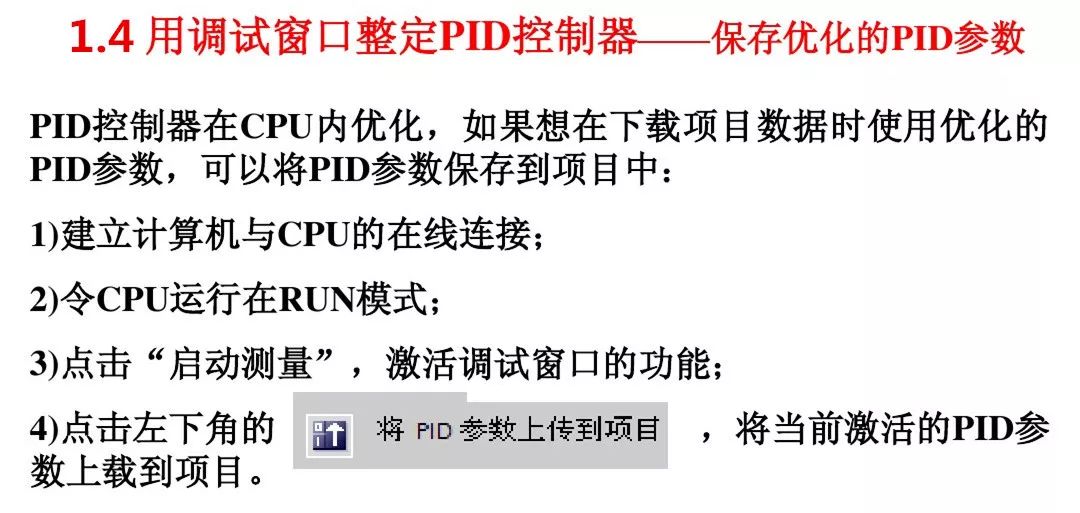

1、使用“首次启动自调节”功能优化控制器

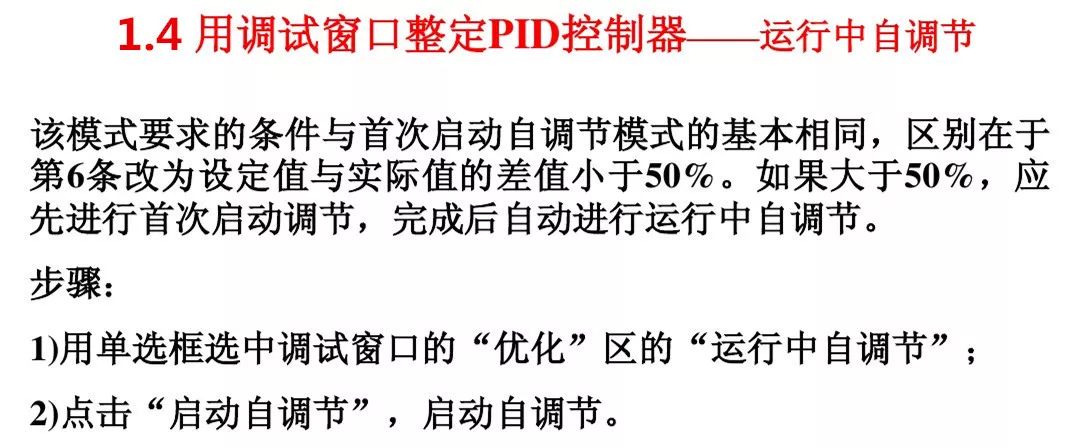

2、使用“运行中自调节”功能优化控制器，可以实现最佳调节

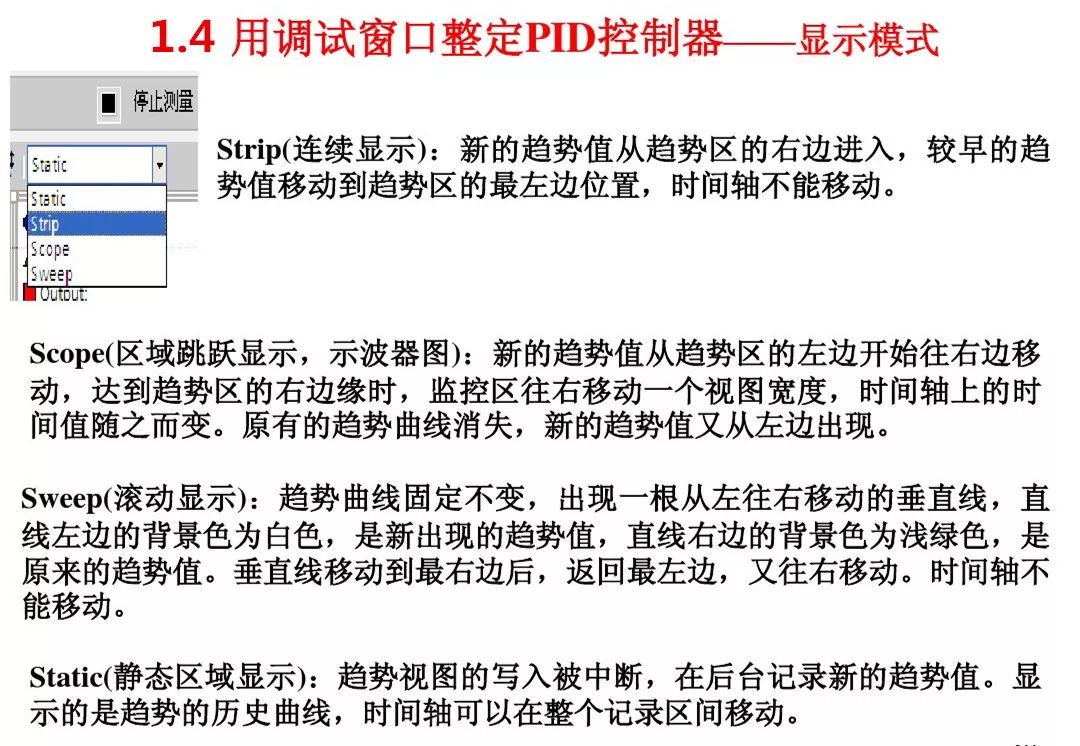

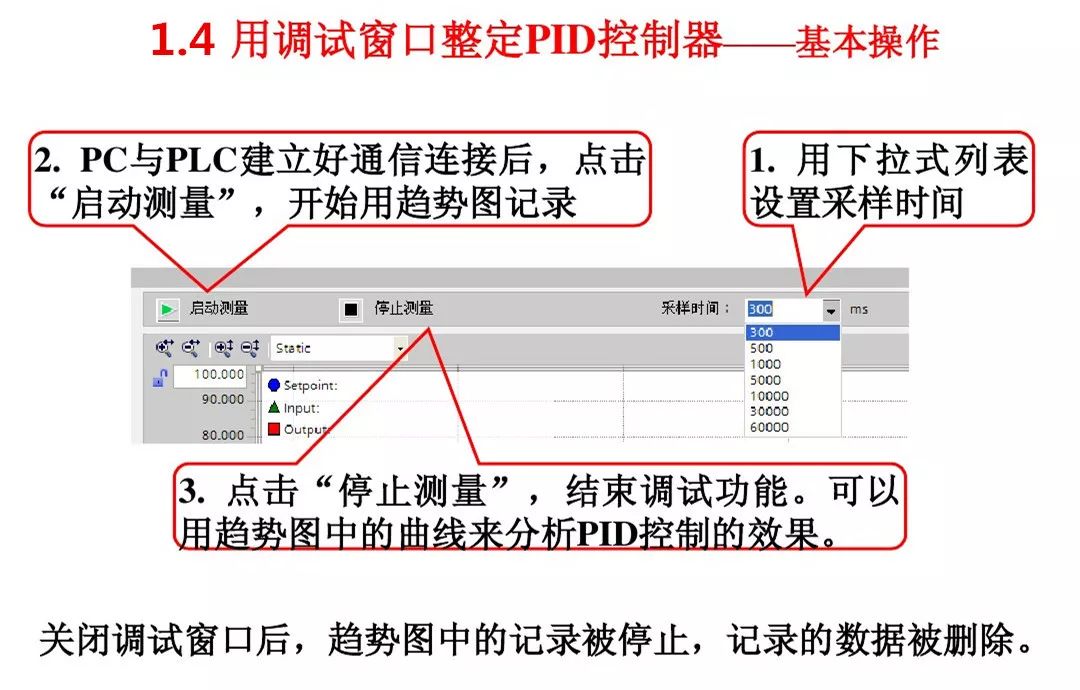

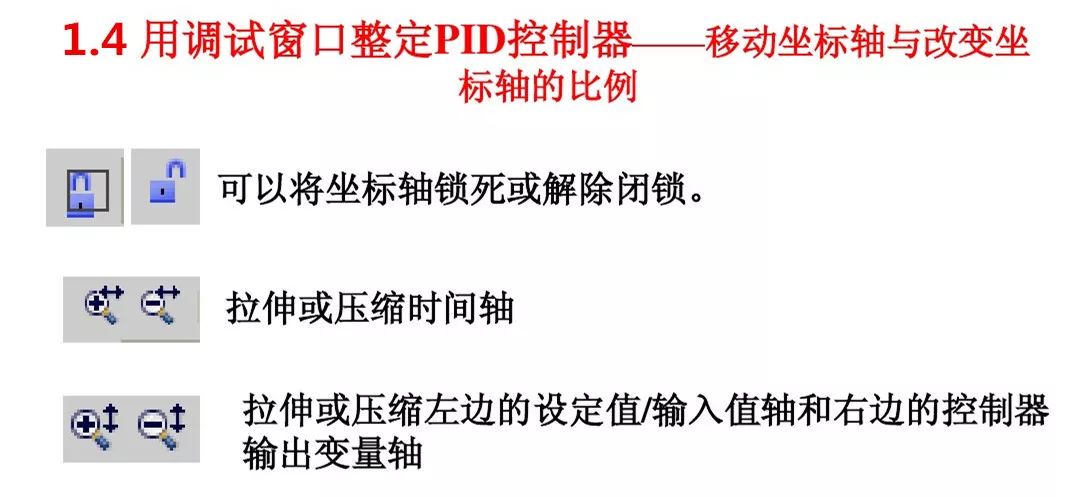

3、用于趋势视图监视当前的闭环控制

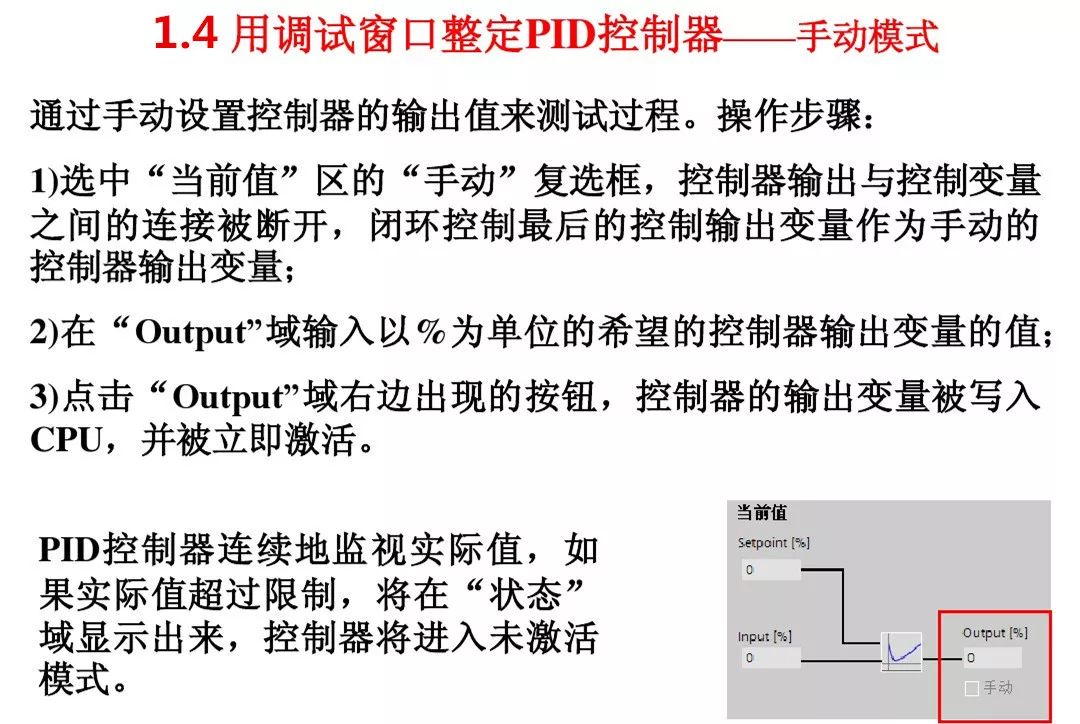

4、通过手动设置控制器的输出值来测试过程
