Modbus转Profinet网关连接ACS510变频器

以下配置内容是现场西门子1200PLC通过倍讯科技Modbus转Profinet网关BX-601-PN连接ACS510变频器的详细配置过程，具体的配置方法如下：

配置方法：

1、打开博图，新建项目并添加gsd文件;

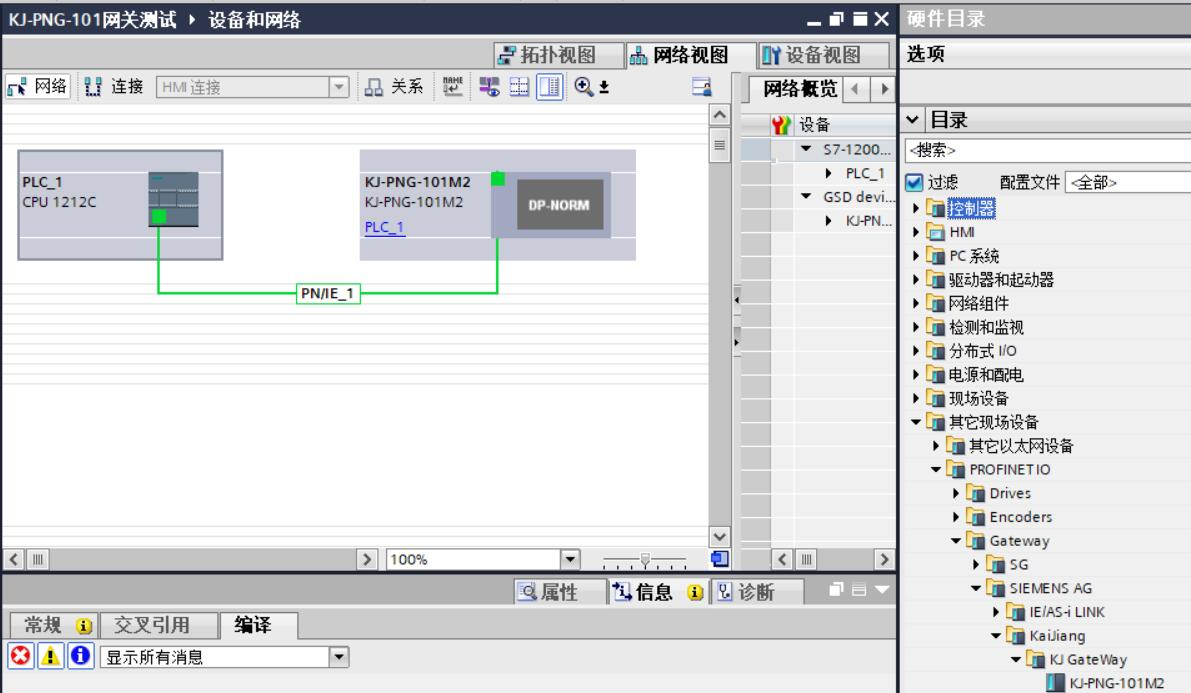

2、建立profinet连接，设定网关的IP地址和设备名称，IP要和网关保持在同一网段;

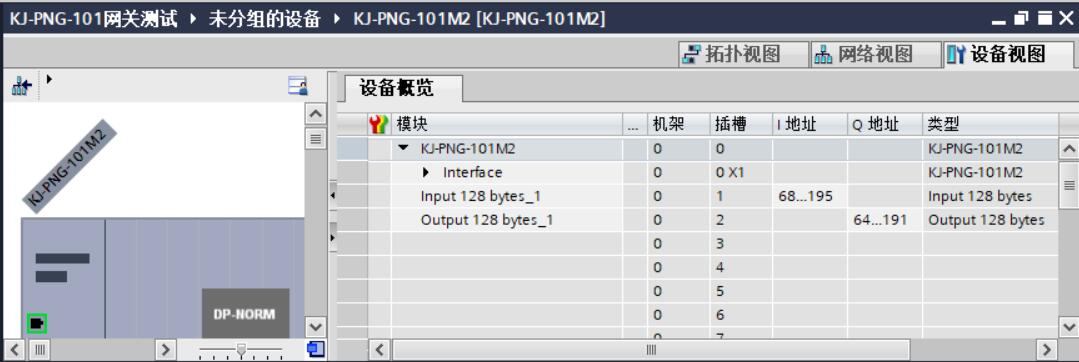

3、进入设备视图选择输入输出的总数据长度;

4、从右侧硬件目录中添加所选长度;

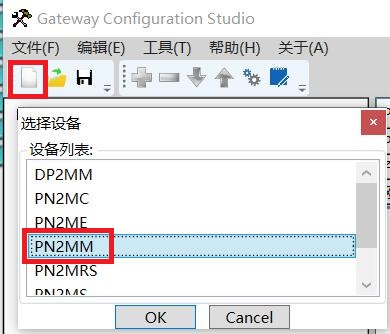

5、下载配置到PLC，打开网关配置软件进行modbus参数配置，点击红圈中的新建，选择PN2MM;

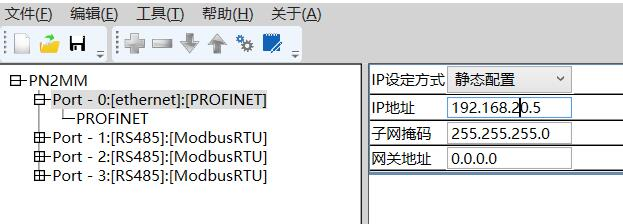

6、设置网关的IP地址和设备名称，要和PLC组态保持一致;

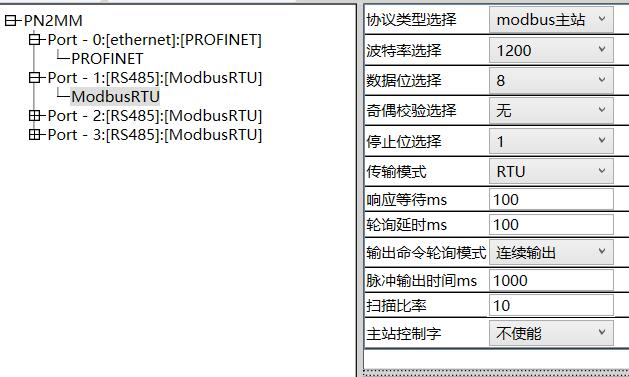

7、设置网关的485参数波特率，数据位，奇偶校验要和从站要保持一致;

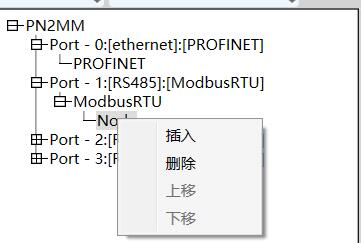

8、响应等待和轮询延时需要根据从站设备调整时间间隔，如果从站回复速度慢则将响应等待时间调大，如果从站回复后要求等待一段时间再接收下条命令，那么需将轮询延时调大，在ModbusRTU上右键选择插入，在下级菜单中点击Node填写从站站号;

9、继续右键点击插入;

10、根据不同需求选择所需功能;

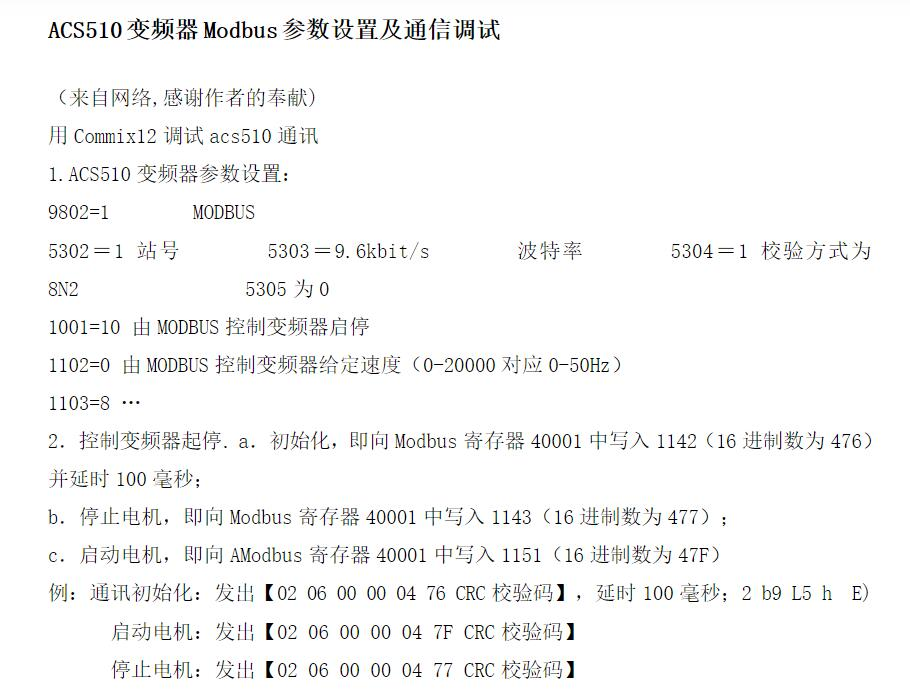

11、根据变频器手册描述，记录下所需参数;

12、本例中485参数设置为：

波特率：9600

数据位：8

校验位：无校验

停止位：2

设置变频器由modbus控制启停，给定速度;

13、根据范例报文显示，站号为2，使用06功能码(单寄存器写入)寄存器地址为0(注意：有些设备寄存器地址起始地址不为0，那么则需要对地址进行偏移);

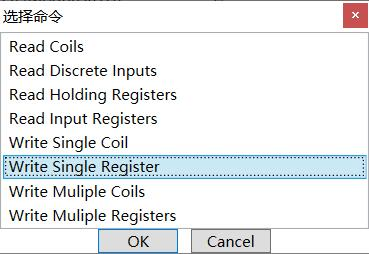

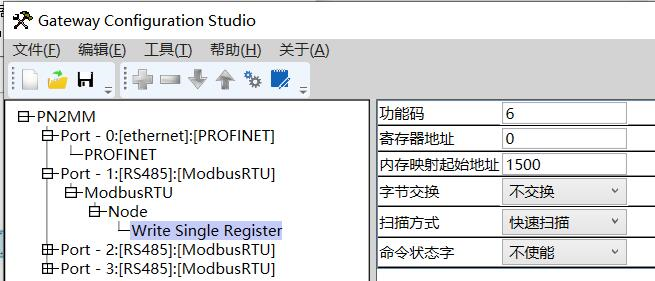

14、先选择写单寄存器;

15、内存映射地址对应PLC中Q地址的起始地址本例中为QB64，下载配置后连接PLC与从站设备，对PLC地址中的QW分别写入1142 1143 1151(十进制)控制变频器起停止可。
