电位器分压控制电机的方法

　　今天要和大家分享的是电位器分压控制电机的方法相关信息，接下来我将从电位器分压原理这几个方面来介绍。

　　电位器分压控制电机的方法（电位器分压控制电机）相关技术文章电位器分压控制电机的方法

　　变频器常见的频率给定方式有四五种，电位器给定频率方式即是其中一种。因此通过调节外接的电位器即可实现频率给定。

　　电位器与变频器使用。电位器相当于滑动电阻器使用，变频器相当于电压表使用，将变频器并联在滑动电阻器上，然后再给电位器接入10V电源，则通过调节外接的电位器能实现电压0～10V之间的变化。

　　从变频器外接电位器图可知，变频器的ACM与10V之间有10V，为电位器供电。ACM与AVI之间有0～10V输入。由此可见，ACM与AVI相当于电压表的负极与正极，然后并联在滑动电阻器上。

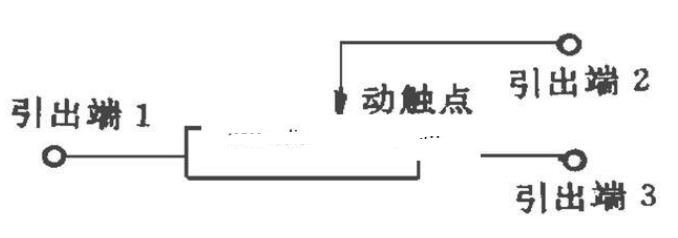

　　上图是电位器的简化图，因此变频器输出10V电压接电位器接引出端1和3，AVI接引出端2。

　　总结：连接正确，则需进行参数设置。频率指令来源设定有好多种，由于外接电位器，则选择AVl模拟量输入信号0-10V。除此之外，还有模拟量输入信号4-20mA、RS485/USB输入控制等。随后，运行指令来源设定，有数字操作输入器、外部端子操作键盘等运行指令来源。

　　假如变频器采用闭环控制，例如生产工艺的压力、温度、液位、流量等被控变量，需要通过变送器将信号转为标准电流信号传输至变频器。频率的给定依旧可以通过外接电位器的方式来实现频率给定。
