Modbus RTU转Profinet网关接入控制秤配置过程

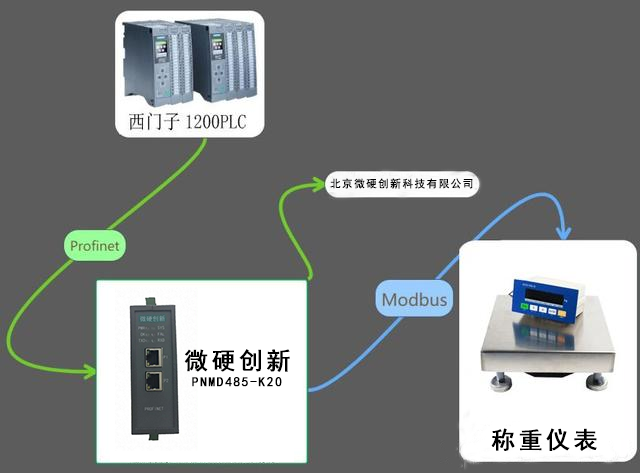

本案例控制的主要对象是信衡控制秤仪表的数据参数的显示和报警，仪表型号XH3180 -K，系统主 PLC选用 西门子S7 1200，将设备接入西门子 PLC的采集数据模块采用MODBUS转 PROFINET网关,网关型号微硬创新PNMD485-K20，本文主要介绍 MODBUS转PROFINET网关PNMD485-K20的配置方法。

一、产品清单：

1、modbus转Profinet网关：PNMD485-K20

2、信衡控制秤仪表：XH3180 -K

3、PLC：西门子S7-1200

4、软件：博图（博途）

二、配置方法：

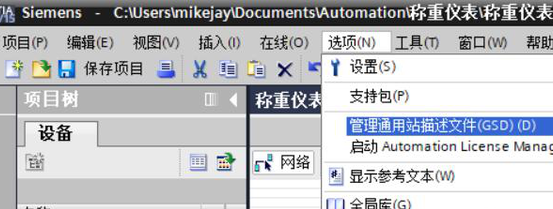

第一步：称重仪表参见 MODBUS RTU通讯的说明书，首先加入 GSD文件，将MODBUS转PROFINET网关的GSD文件拷贝放到任意位置，打开博图（博途），建立新项目“称重仪表”，进入设备和网络，在选项中选择管理通用站描述文件，安装 GSD文件

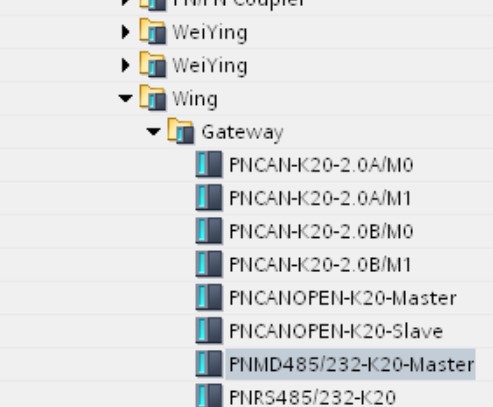

第二步：选择微硬创新 Modbus转Profinet网关PNMD485-K20

第三步：配置 Modbus转Profinet网关到 PROFINET网络中

第四步：设置Modbus转Profinet网关在 Profinet网络中的设备名称与 IP地址 并分配到网关

第五步：确认称重仪表用到参数的地址，并在组态中添加对应的数据长度 。

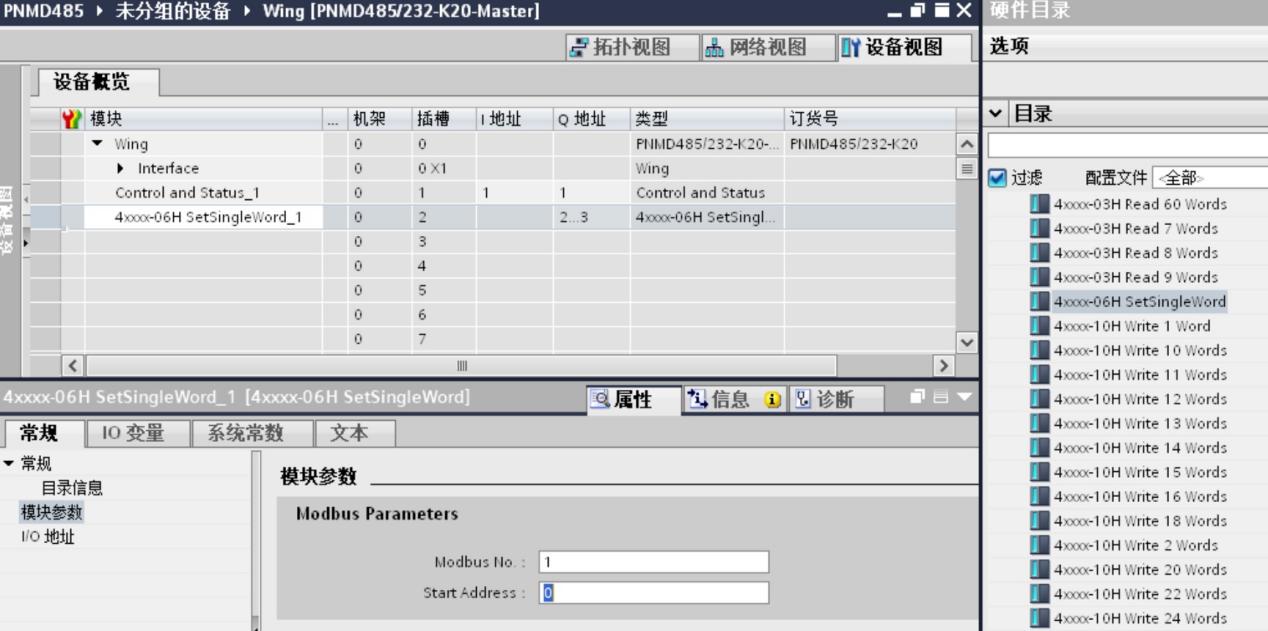

第六步：填写设备站号和所需参数的寄存器地址。需要写的数据，起始地址为 0（注意填写十进制数），功能码根据变频器设定要选择 06功能码即写单寄存器

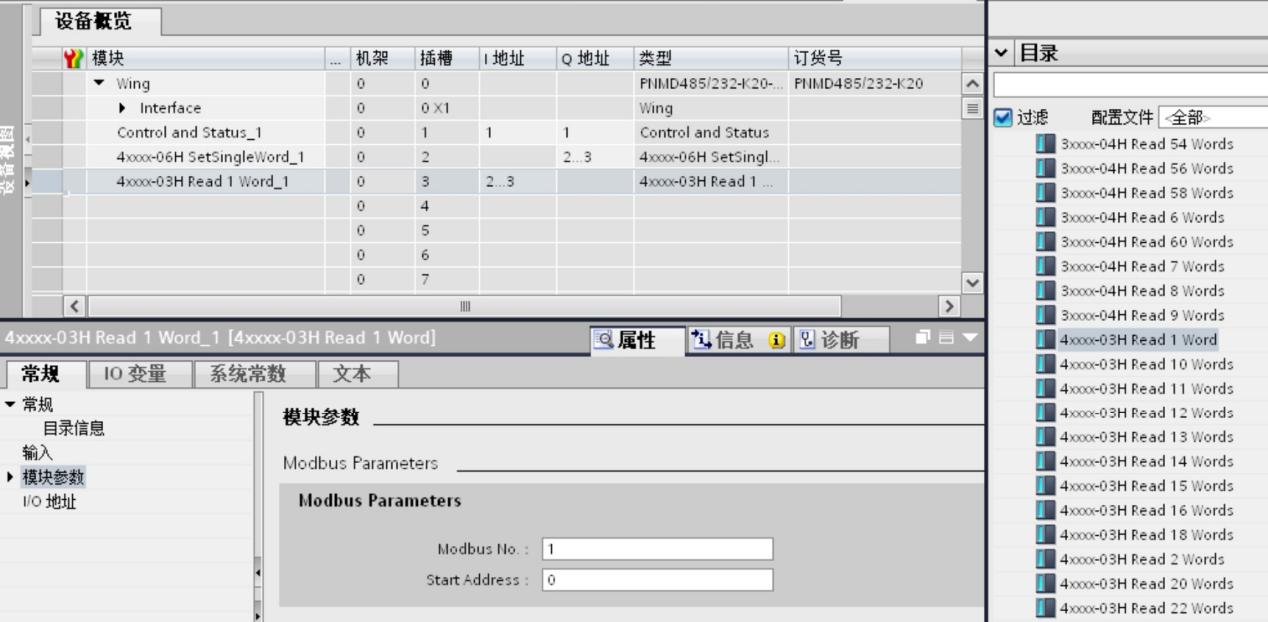

第七步：第二条，需要读的数据，起始地址为 0，连续读多个寄存器（注意填写十进制数）

另外注意两点：1、有些设备数据高低字节会交换，可根据需要选择字节交换功能 2、Modbus转Profinet 微硬创新PNMD485-K20网关是针对 Modbus标准协议，如果是自由协议，或有其它技术问题，请与微硬创新技术取得联系。

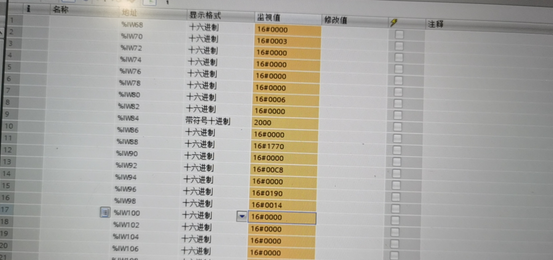

综述：以上是微硬创新 Modbus转Profinet网关PNMD485-K20，将信衡称重仪接入西门子 1200 PLC的配置过程并采集数据。
