读取S7-1200CPU的系统/本地时钟指令的调用

读取S7-1200CPU的系统/本地时钟

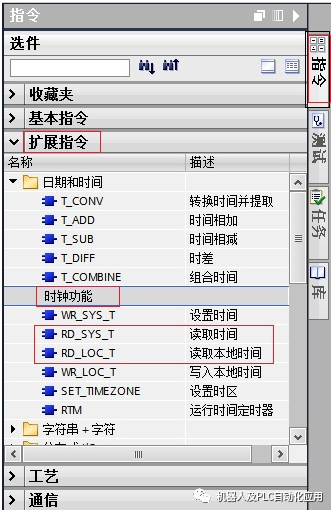

1. 读取S7-1200CPU的系统/本地时钟指令的调用。如图所示：

图.04

2.读取S7-1200CPU的系统/本地时钟，需要在DB块中创建数据类型为DTL的变量。

图.05

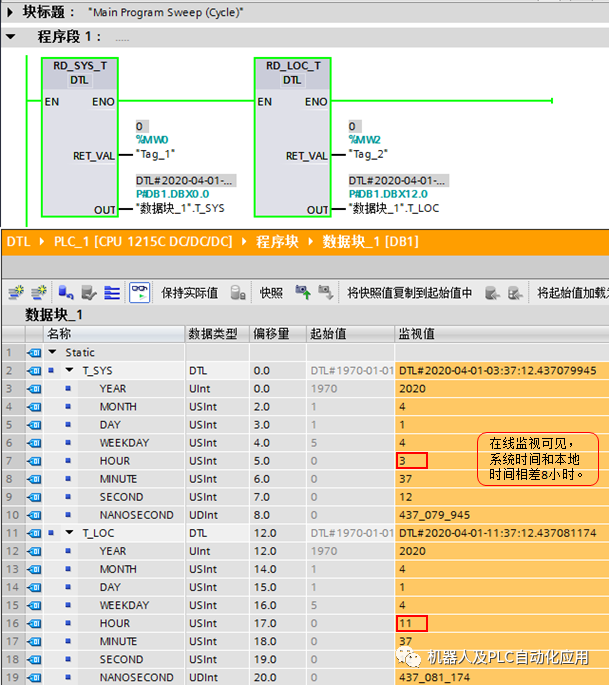

3.在OB1中编程，读出的系统/本地时间通过输出管脚"OUT"放入数据块相应的变量中。

图.06

从上图可以看出，读出的系统时间和本地时间相差8小时，这是因为S7-1200CPU所设置的时区与格林威治时间相差8小时。
输出管脚"RET_VAL"为指令状态输出，具体含义参见指令帮助。

例如，使用本地时钟：
1、设定每天晚上7点开灯，早上7点30分关灯；
2、设定2030-01-01-1200执行某个操作。
