工控人如何用云组态做手机APP实现PLC远程监控

组态软件是一种用于工业自动化行业的数据采集与过程控制的专用软件，它们是用于自动控制系统监控层一级的平台软件。自动化工程师比较习惯使用组态软件来开发监控平台。

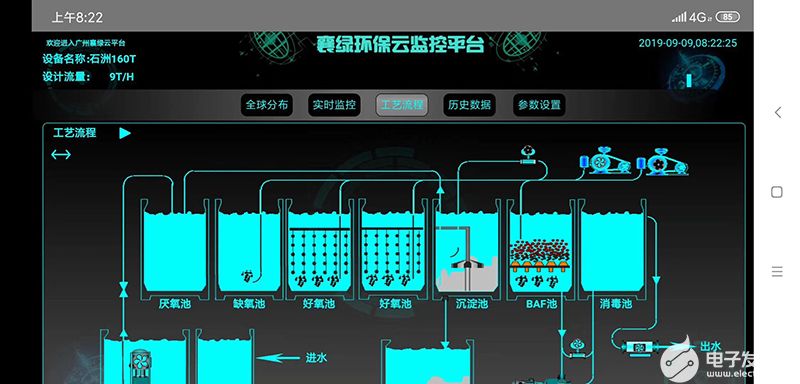

随着物联网的发展，工业自动化平台需要实现手机APP、网页远程监控，传统的组态软件一般只能用于局域网系统，如果需要做成手机APP和网络监控，以前是需要网络工程师配合定制，耗费时间长成本高。随着需求的增多，工控自动化行业的已经开发出了成熟的云组态系统，按照工控自控化工程师的使用习惯，能将开发好的监控平台系统，直接转为网络平台和手机APP监控。本文以广州巨控电子成熟云组态webgui为开发基础，完整的介绍自控工程师怎么做手机APP来远程监控PLC的。

一、PLC系统数据采集和通讯

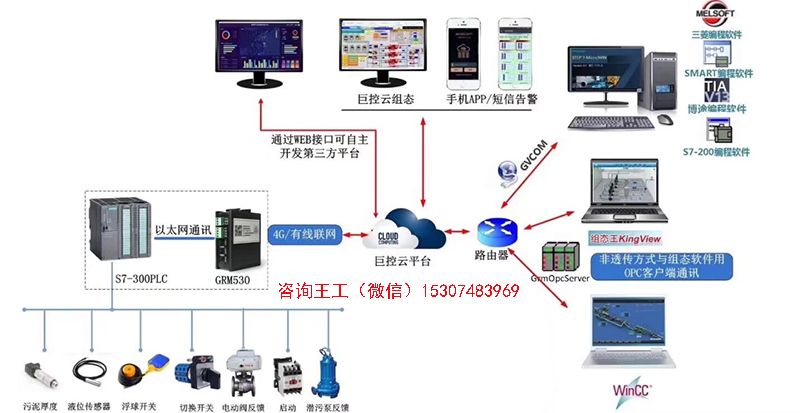

传统的组态和PLC通讯都是采用以太网、485,、422、232等通讯方式，是需要通过有线连接。由于手机或网络终端的位置不固定，所以传统的数据采集方式就不适合，因此PLC控制系统里面需要加一个网络数据采集模块。WEBGUI是采用的是巨控的 GRM系列远程控制模块，来实现PLC系统的网络数据通讯。通讯原理如下：

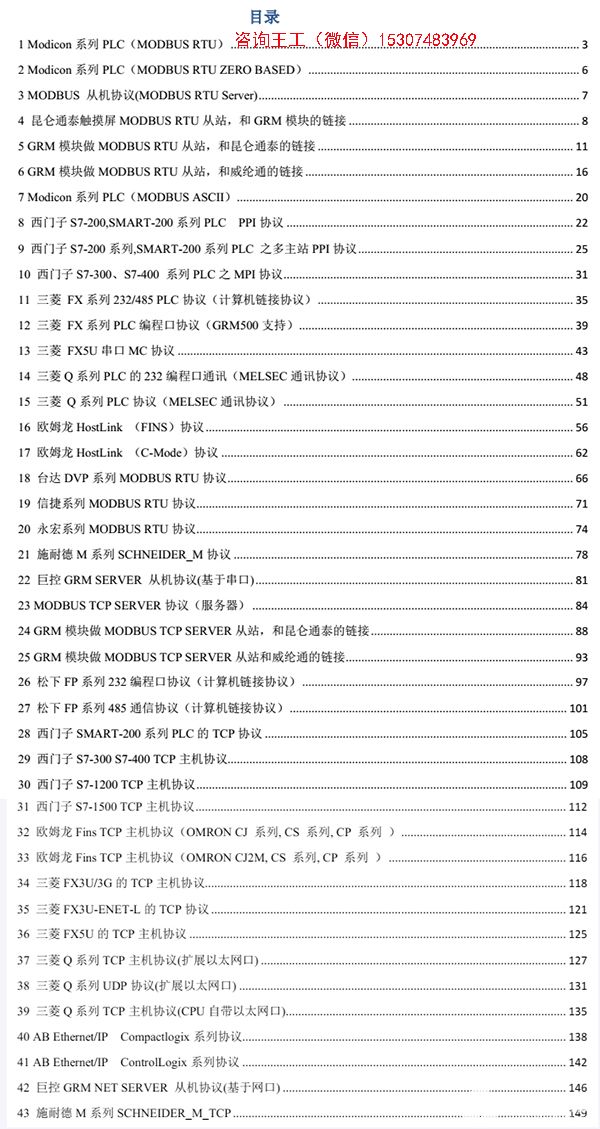

巨控的 GRM系列远程控制模块内置了差不多所有主流的PLC协议，还有MODBUS rtu、modbus tcp协议，还支持OPC UA协议。GRM远程模块能将各种通讯协议转为网络通讯协议，webgui能直接获取硬件内部配置的通讯变量。变量通讯配置可以见巨控GRM系列模块的操作使用手册。GRM支持的通讯协议见下图。

一、云组态工程配置2.1新建工程:

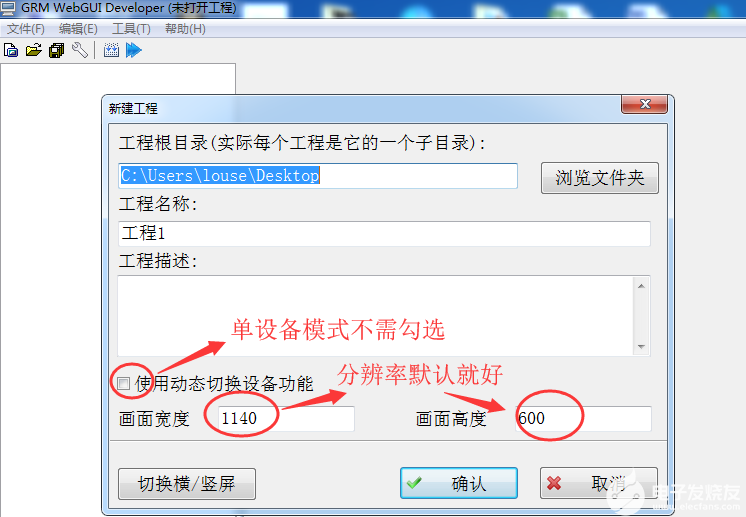

可选存放工程目录，修改工程名称，功能描述，调整合适的画面分辨率大小，工程分辨率默认1140*600。

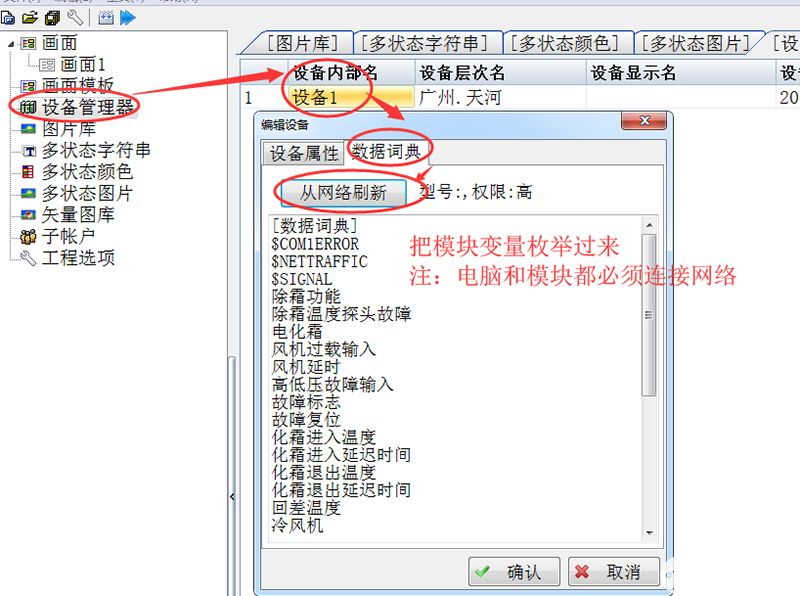

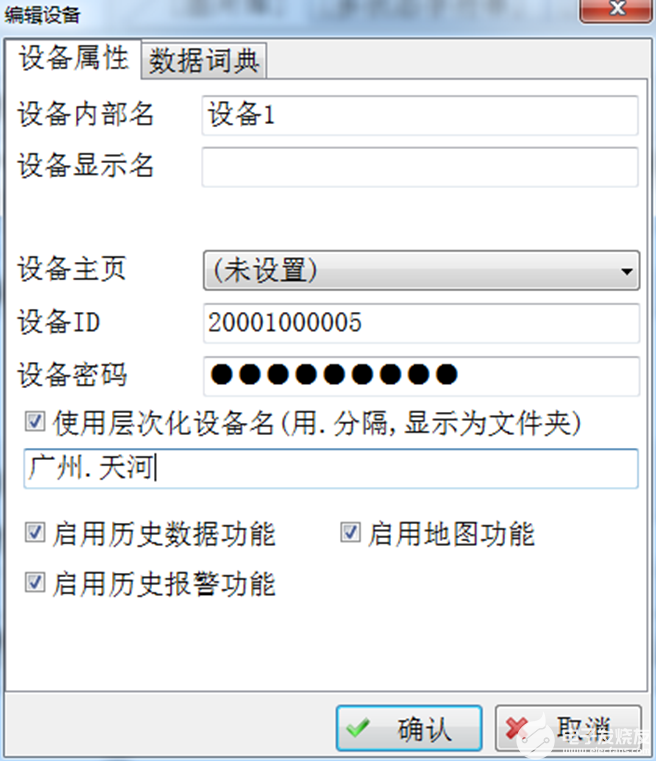

2.2获取数据变量WEBGUI云组态的数据变量是来源于巨控的GRM远程模块，不用单独再建立变量，只需要输入巨控模块的11位SN号和密码，就能通过网络从采集模块内部导入变量数据

2.3画面编辑2.3.1基础画面配置

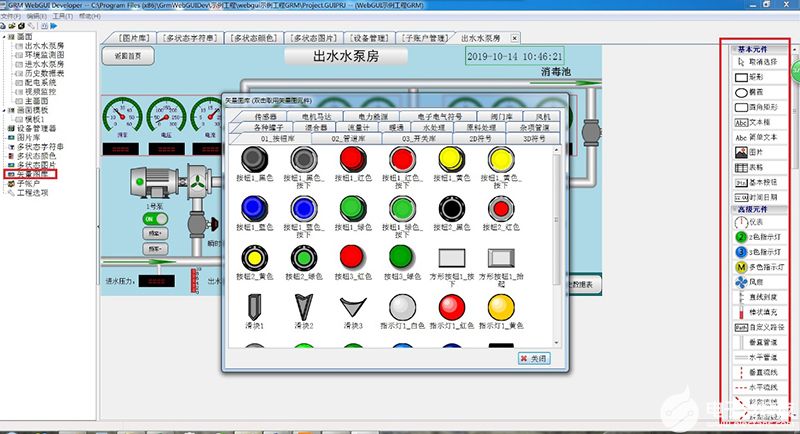

画面编辑和常规组态软件一样，利用各种组态的各种控件或者自己的素材图片，来配置工程画面。

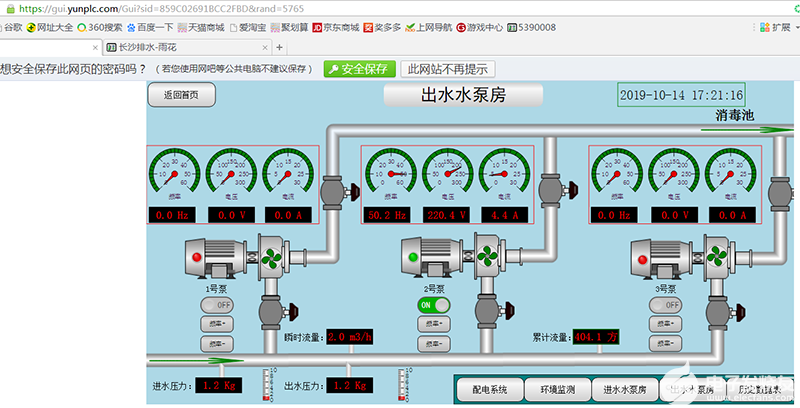

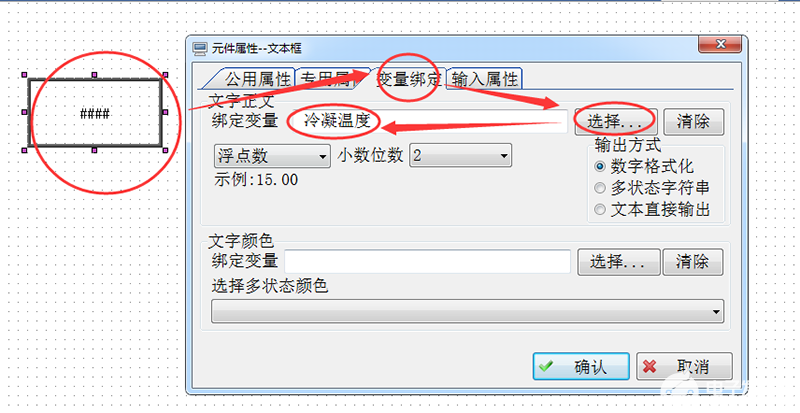

2.3.2控件功能和变量绑定，实现控制和动画功能组态的各种控件是需要和变量绑定，来实现数据显示，动画闪烁、隐藏、流动等。这些操作和wincc，组态王基本一致。

2.3.3工程编译-压缩打包上传组态工程编译好后，云组态是在巨控的阿里云服务器上运行的，因此先需要在巨控购买一个阿里云后台，申请一个账号，这个账号是一次性购买，没有后续费用。账号购买好后，将组态工程直接上传到云空间后台。

u 编译：工程编译查找错误

u 本地调试运行：指本地电脑IE运行，操作对远程模块起作用，请在安全情况下用。

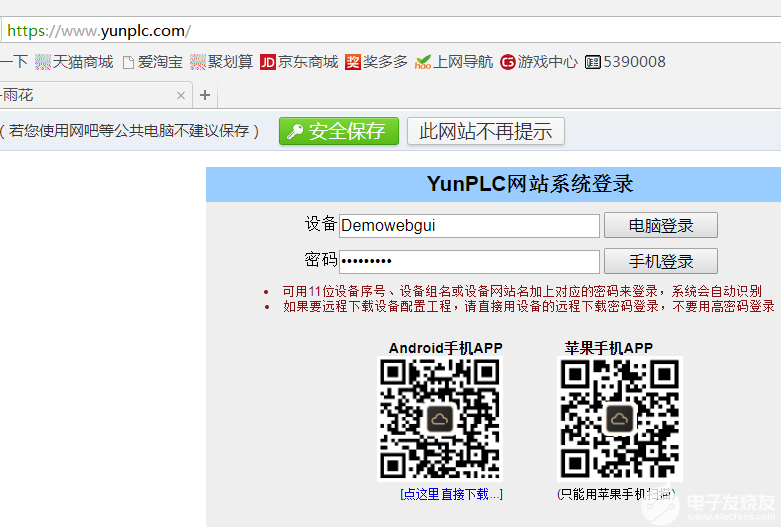

u 压缩打包：工程完成以后打包，上传服务器运行(需要输入购买的账号名字与登录密码)

这一步做完，APP的开发工程就做完了，基本操作都和常规组态一样，一般的自控工程师都能完成，无需软件开发工程师配合了
