控制板开发在直流无刷电机方面的应用

直流无刷电机是一种典型的机电一体化产品，它是由电动机主体和驱动器组成，且无刷电机是指无电刷和换向器（或集电环）的电机，所以又被称作无换向器电机。如今控制板开发技术应用场景也是十分多样化的，那它在这方面如何应用呢？下面TCOOP为大家详细介绍！

直流无刷电机-系统功能：

• 输入电压为DC24V/5A，接口为插拔式5.08端子；
• 需具备3位数码管显示屏，用于显示设置工作时长，单位为分钟；
• 需具备一路24V/3A双向直流电机控制模块，带堵转电流检测功能，接口为插拔式5.08端子；
• 需具备一路24V/3A单向直流电机控制模块，接口为插拔式5.08端子；
• 需具备一路24V/0.3A蜂鸣器控制模块，接口为插拔式5.08端子；
• 需具备两路接近开关输入信号，控制A点和B点位置；
• 需具备一路启动键输入信号，控制系统开启和关闭；
• 需具备一路复位键输入信号，控制双向直流电机到A点位置；
• 需具备两路电位器调节开关，用于设置两路电机的工作时间；
• 具有数据存储功能；

直流无刷电机-软件要求：

• 启动键：开启和关闭控制系统；
• 复位键：第一组双向直流电机自动复位到A点位置；
• 电位器：调节两路电机的工作时长；
• 接近开关：限制双向电机在A点和B点内运行；
• 第一组双向电机工作流程：在设定时间内，先从A点移动到B点，再从B点移动到A点，往复运动；
• 第二组单向电机工作流程：在设定时间内，电机工作，到达设定时间后电机停止工作；
• 蜂鸣器报警：1、第一组双向电机到达设定时间后报警；2、第一组双向电机达到堵转保护时报警；报警时间为5秒左右。
• 堵转保护：双向直流电机电流超过设定值即启动堵转保护，两路直流电机全部停止工作，并蜂鸣器报警；堵转电流大小可设置。

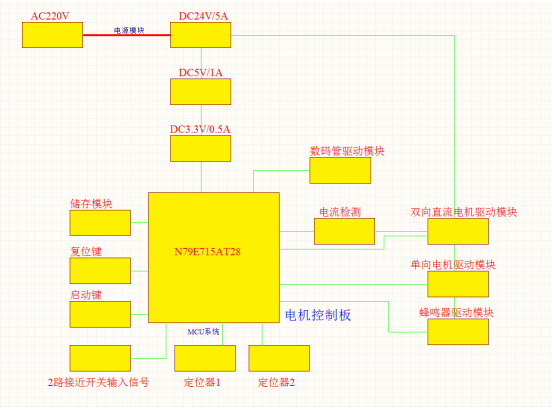

直流无刷电机-功能模块图：

以上就是通程创品为大家分享的控制板开发技术在直流无刷电机方面的应用，希望对大家有帮助。如果您还有其他问题，欢迎一起探讨交流。
