VK165 1ED驱动控制专用电路概述及特点

产品品牌：永嘉微电/VINKA

原厂直销，样品免费，技术支持，大量现货!

产品型号：VK1651

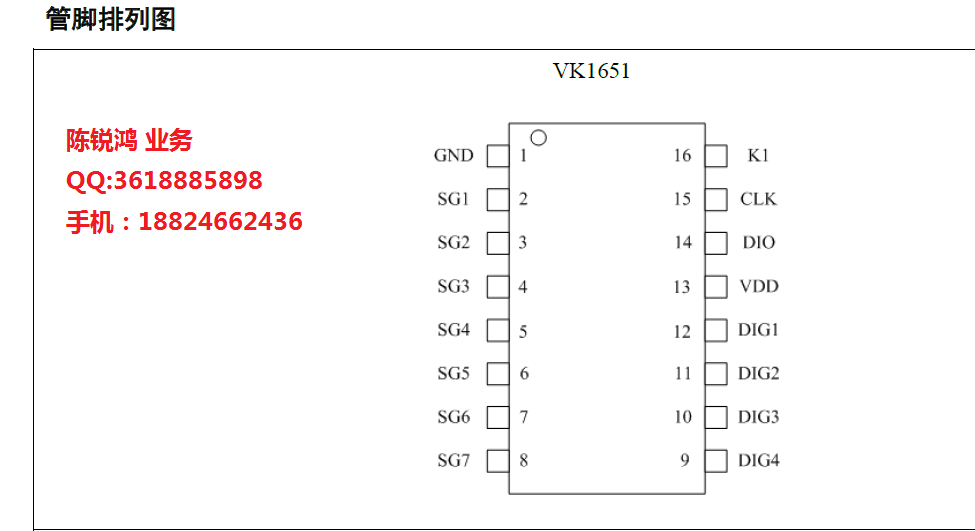

封装形式：DIP16/SOP16

产品年份：新年份

概述：

VK1651是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于电磁炉。微波炉及小家电产品的显示屏驱动。

其主要特点如下：

采用功率CMOS工艺

显示模式(7字段×4位)，支持共阳数码管输出

键扫描(1×7bit)

辉度调节电路(占空比8级可调)

串行接口(CLK ， DIO)

振荡方式：内置RC 振荡(450KHz±5%)

内置上电复位电路

内置自动消隐电路

封装形式：DIP16或SOP16

此篇产品叙述为功能简介，如需要完整产品PDF资料可以联系

触摸触控IC系列简介如下：

标准触控IC-电池供电系列：

VKD223EB --- 工作电压/电流：2.0V-5.5V/5uA-3V 感应通道数：1 通讯接口

最长响应时间快速模式60mS，低功耗模式220ms 封装：SOT23-6

VKD223B --- 工作电压/电流：2.0V-5.5V/5uA-3V 感应通道数：1 通讯接口

最长响应时间快速模式60mS，低功耗模式220ms 封装：SOT23-6

VKD233DB --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键 封装：SOT23-6

通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流2.5uA-3V

VKD233DH ---工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键 封装：SOT23-6

通讯接口：直接输出，锁存(toggle)输出 有效键最长时间检测16S

VKD233DS --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键 封装：DFN6(2*2超小封装)

通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流2.5uA-3V

VKD233DR --- 工作电压/电流：2.4V-5.5V/1.5uA-3V 1感应按键 封装：DFN6(2*2超小封装)

通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流1.5uA-3V

VKD233DG --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键 封装：DFN6(2*2超小封装)

通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流2.5uA-3V

VKD233DQ --- 工作电压/电流：2.4V-5.5V/5uA-3V 1感应按键 封装：SOT23-6

通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流5uA-3V

VKD233DM --- 工作电压/电流：2.4V-5.5V/5uA-3V 1感应按键 封装：SOT23-6 (开漏输出)

通讯接口：开漏输出，锁存(toggle)输出 低功耗模式电流5uA-3V

VKD232C --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 感应通道数：2 封装：SOT23-6

通讯接口：直接输出，低电平有效 固定为多键输出模式，內建稳压电路

MTP触摸IC——VK36N系列抗电源辐射及手机干扰：

VK3601L --- 工作电压/电流：2.4V-5.5V/4UA-3V3 感应通道数：1 1对1直接输出

待机电流小，抗电源及手机干扰，可通过CAP调节灵敏 封装：SOT23-6

VK36N1D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：1 1对1直接输出

触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6

VK36N2P --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：2 脉冲输出

触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6

VK3602XS ---工作电压/电流：2.4V-5.5V/60UA-3V 感应通道数：2 2对2锁存输出

低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压 封装：SOP8

VK3602K --- 工作电压/电流：2.4V-5.5V/60UA-3V 感应通道数：2 2对2直接输出

低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压 封装：SOP8

VK36N2D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：2 1对1直接输出

触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOP8

VK36N3BT ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 BCD码锁存输出

触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏 封装：SOP8

VK36N3BD ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 BCD码直接输出

触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏 封装：SOP8

VK36N3BO ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 BCD码开漏输出

触摸积水仍可操作，抗电源及手机干扰 封装：SOP8/DFN8(超小超薄体积)

VK36N3D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 1对1直接输出

触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16(超小超薄体积)

VK36N4B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：4 BCD输出

触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16(超小超薄体积)

VK36N4I---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：4 I2C输出

触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16(超小超薄体积)

VK36N5D ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：5 1对1直接输出

触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16(超小超薄体积)
