PROFIBUS转PROFINET网关GW-PBM-PN设置

小疆智控GW-PBM-PN网关，用于将多个PROFIBUS-DP从站设备集成入PROFINET网络，实现PROFIBUS转PROFINET功能。配上网关专用的GSD文件,实现PROFINET主站(西门子S7-1500或S7-1200等)对PROFIBUS-DP从站的控制。

一、PROFIBUS转PROFINET网关GW-PBM-PN设置

1、安装设置软件PROFIBUS Studio;

2、打开PROFIBUS Studio软件;

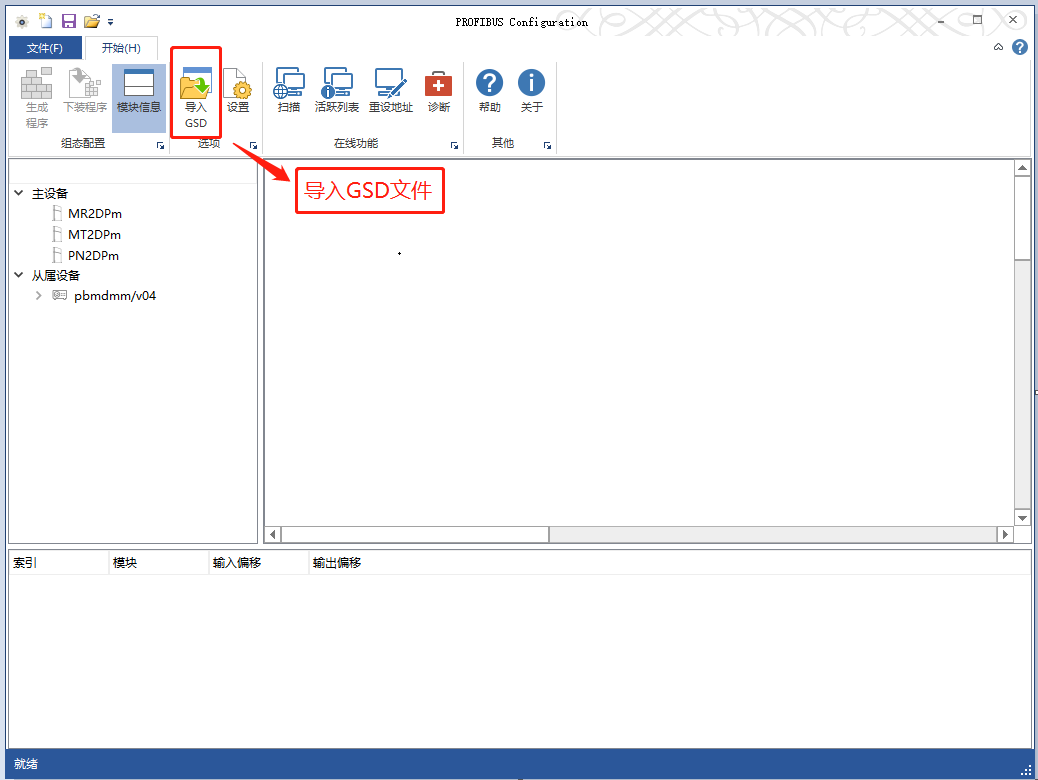

3、导入PROFIBUS设备的GSD文件;

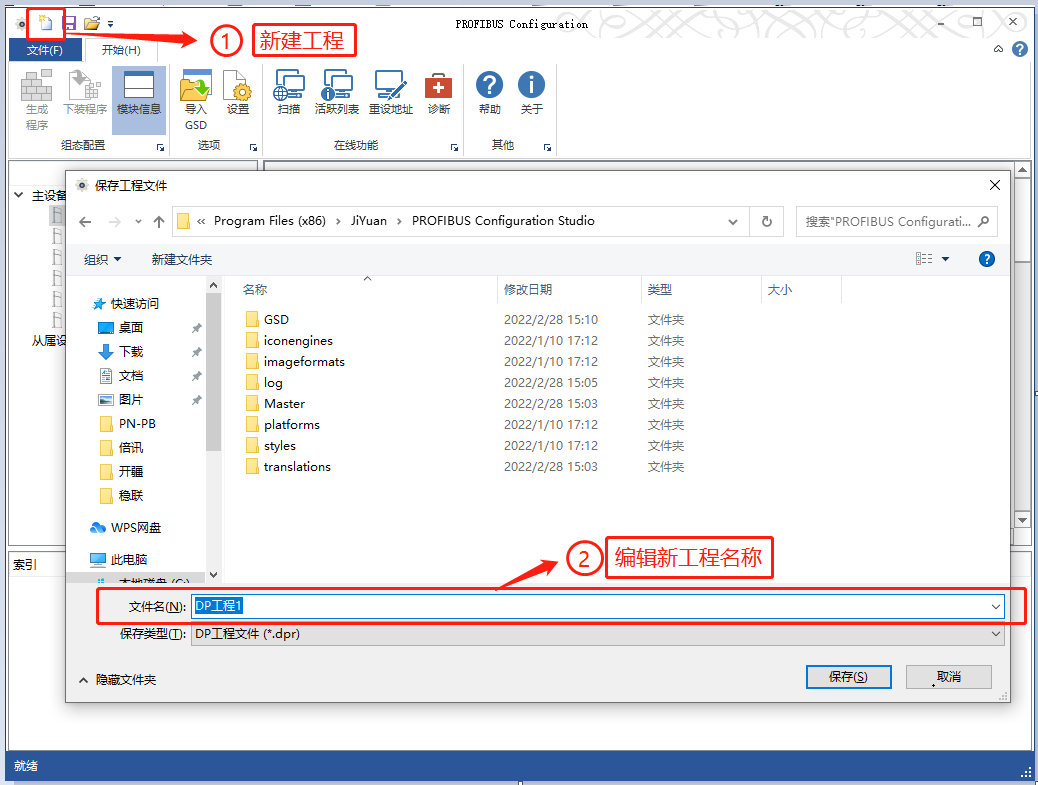

4 首先用PROFIBUS转PROFINET网关配置软件新建工程;

5、配置PROFIBUS转PROFINET网关的PROFINET从站参数以及PROFIBUS主站参数;

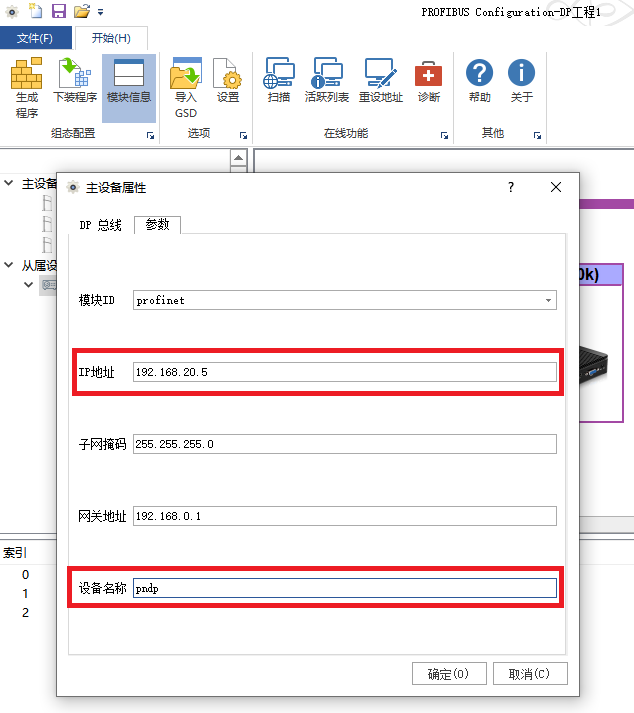

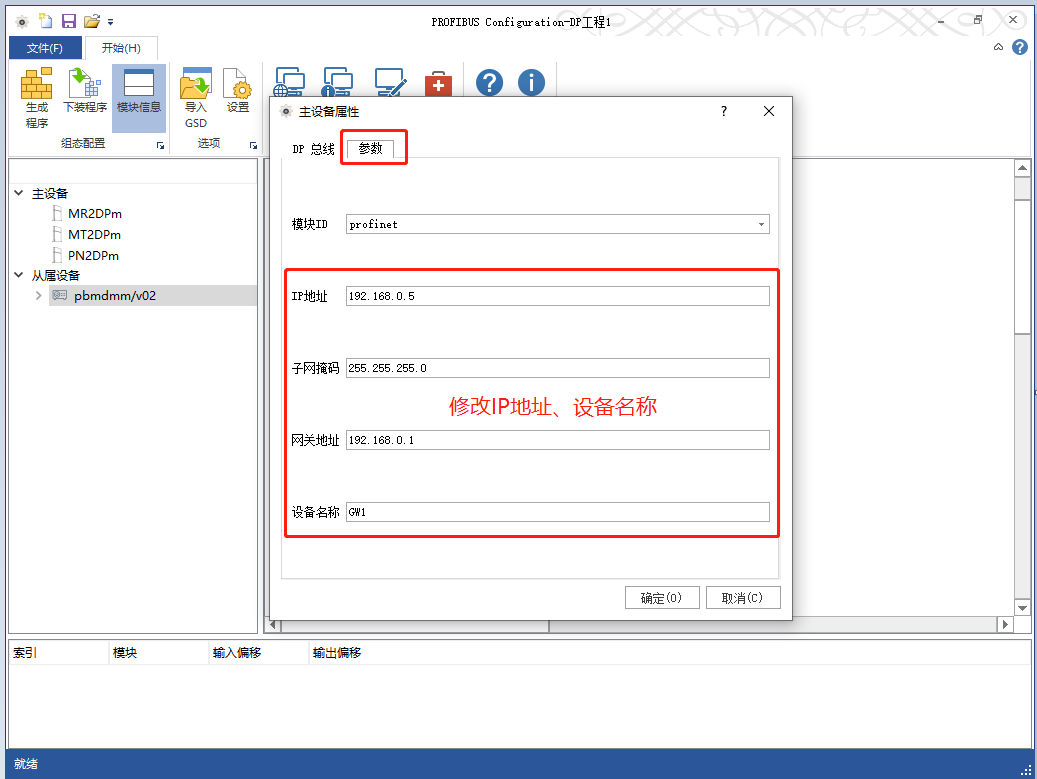

6、配置PROFIBUS转PROFINET网关在PROFINET网络中的参数(ip地址、设备名称);

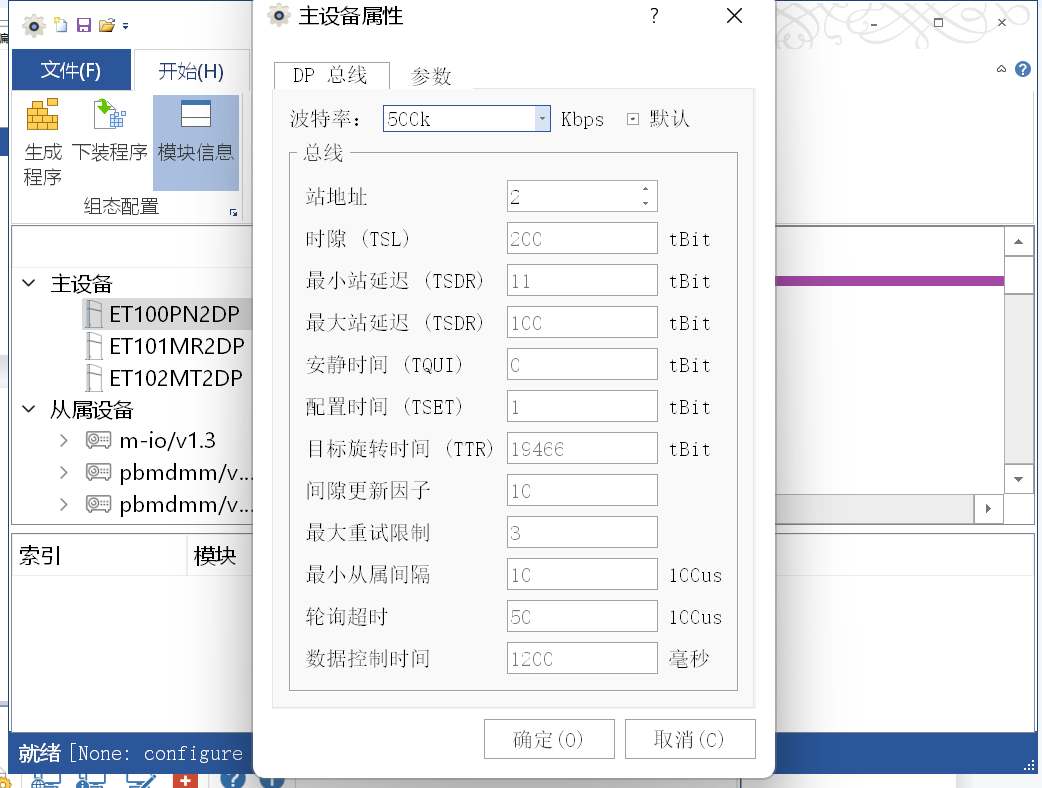

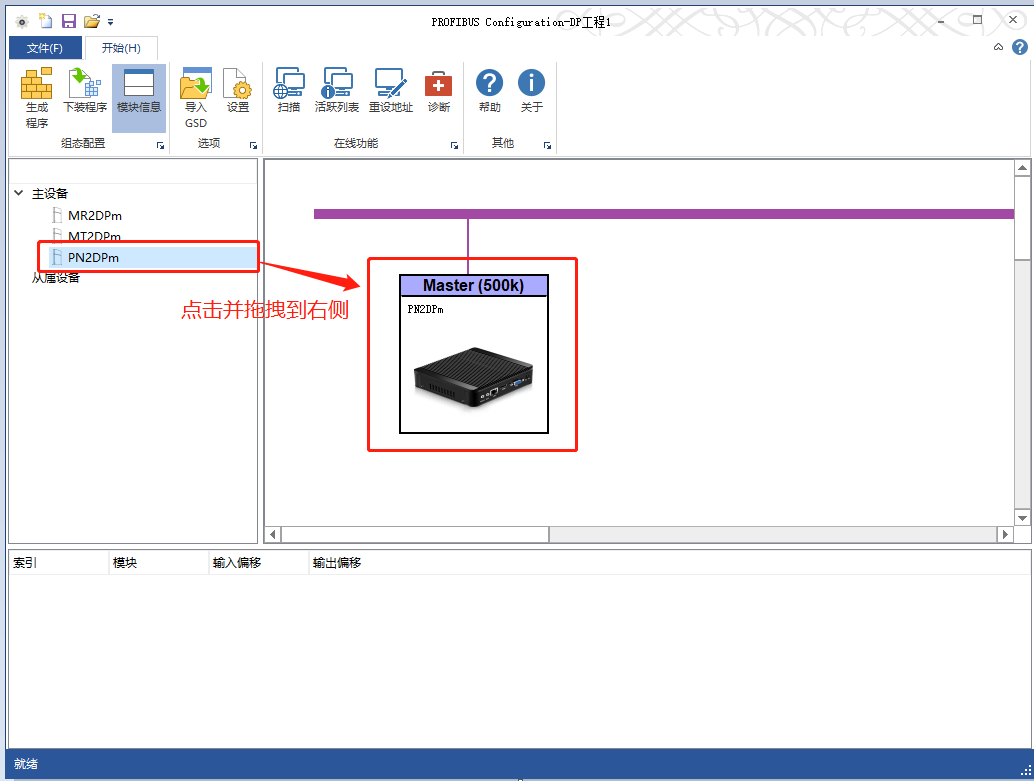

7、设置PROFIBUS转PROFINET网关作为DP主站的参数;

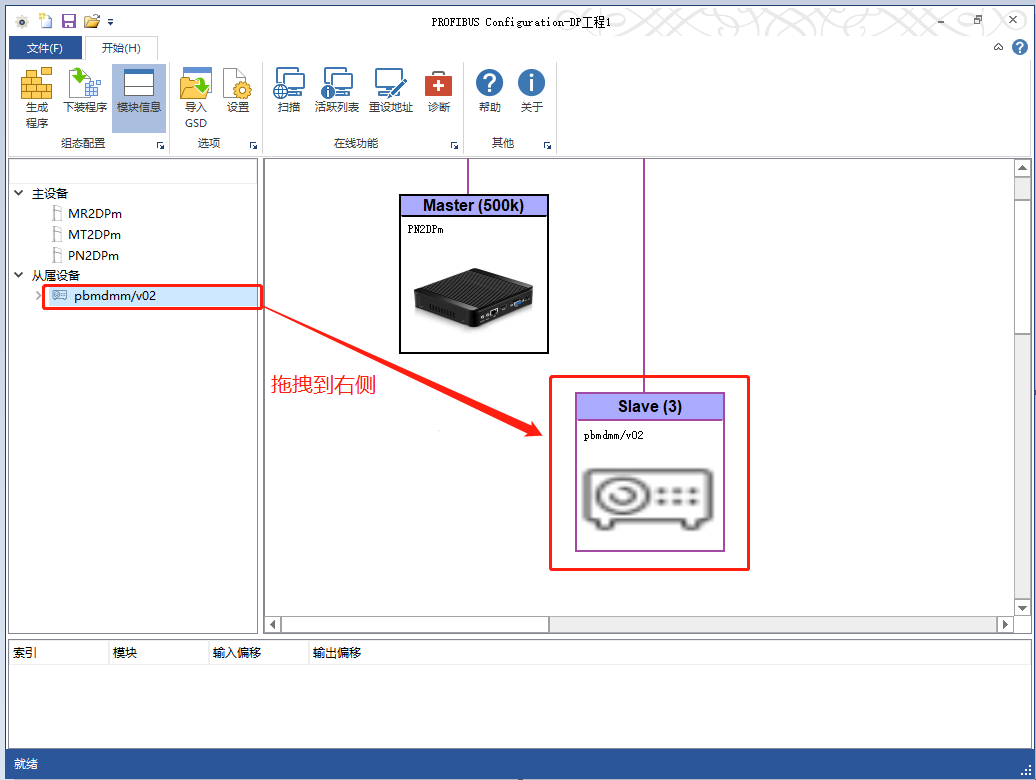

8、添加PROFIBUS-DP从站;

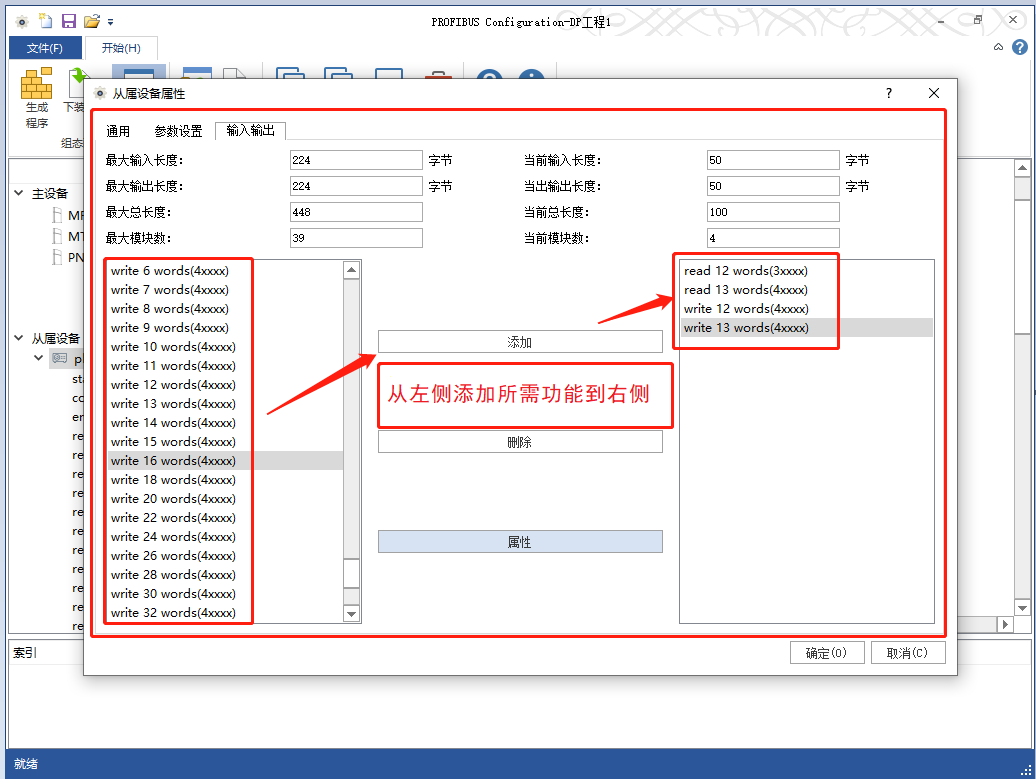

9、添加从站所需功能;

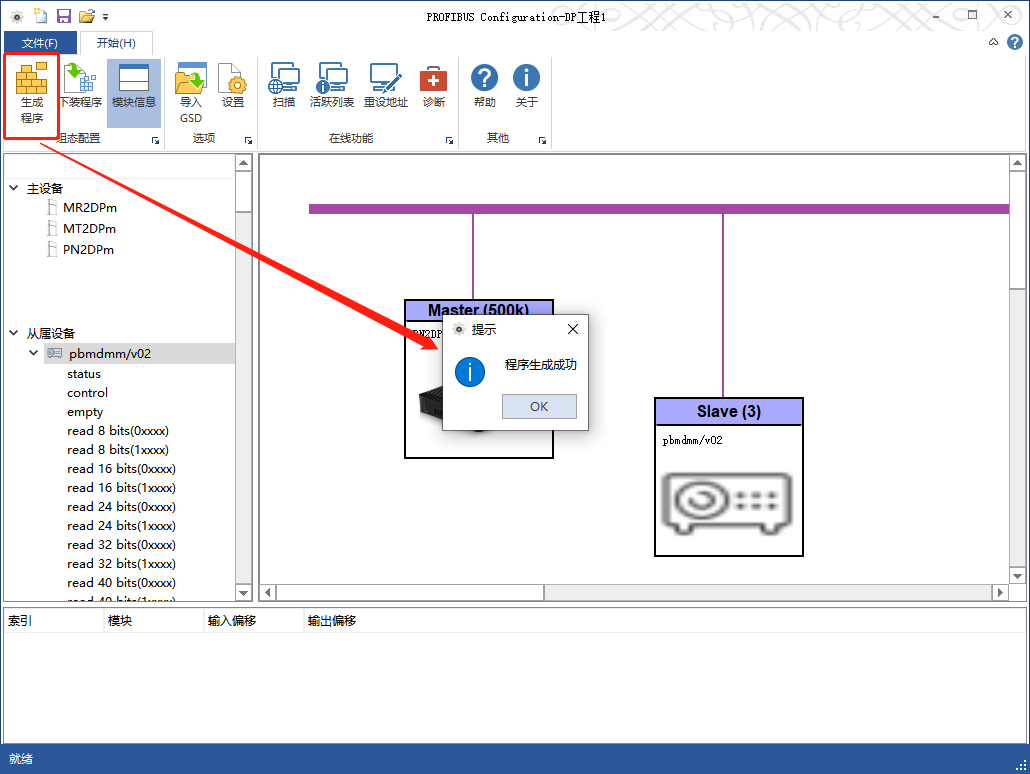

10、生成程序;

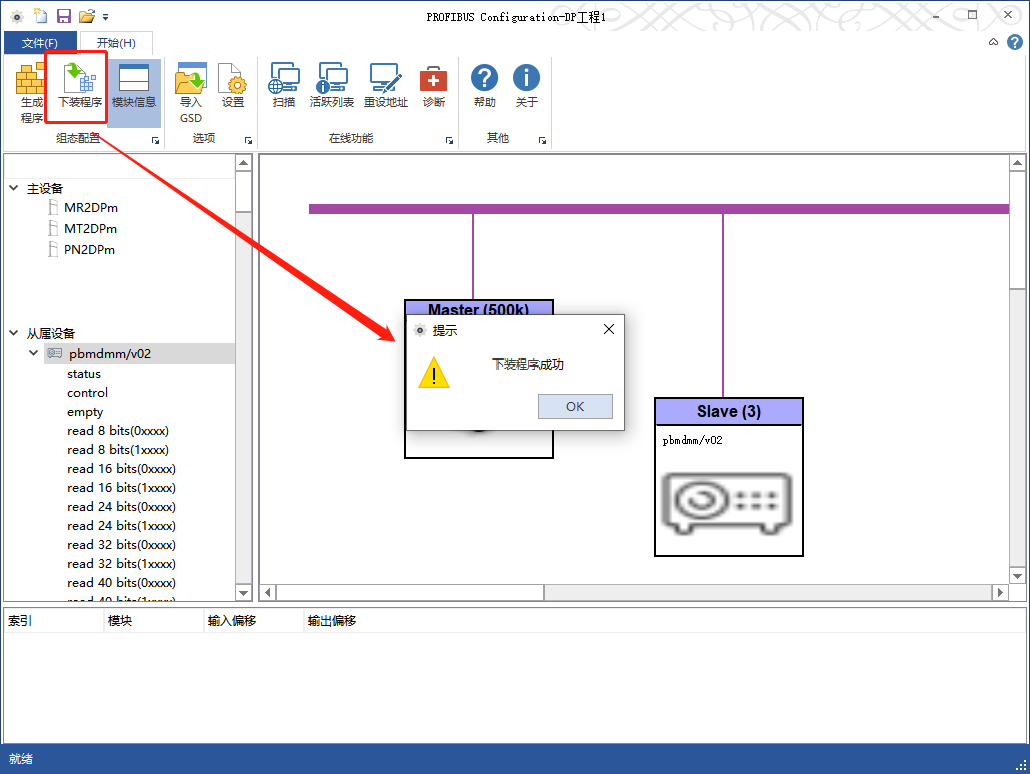

11、下载程序到网关;

二、设置PROFIBUS转PROFINET网关的网络组态

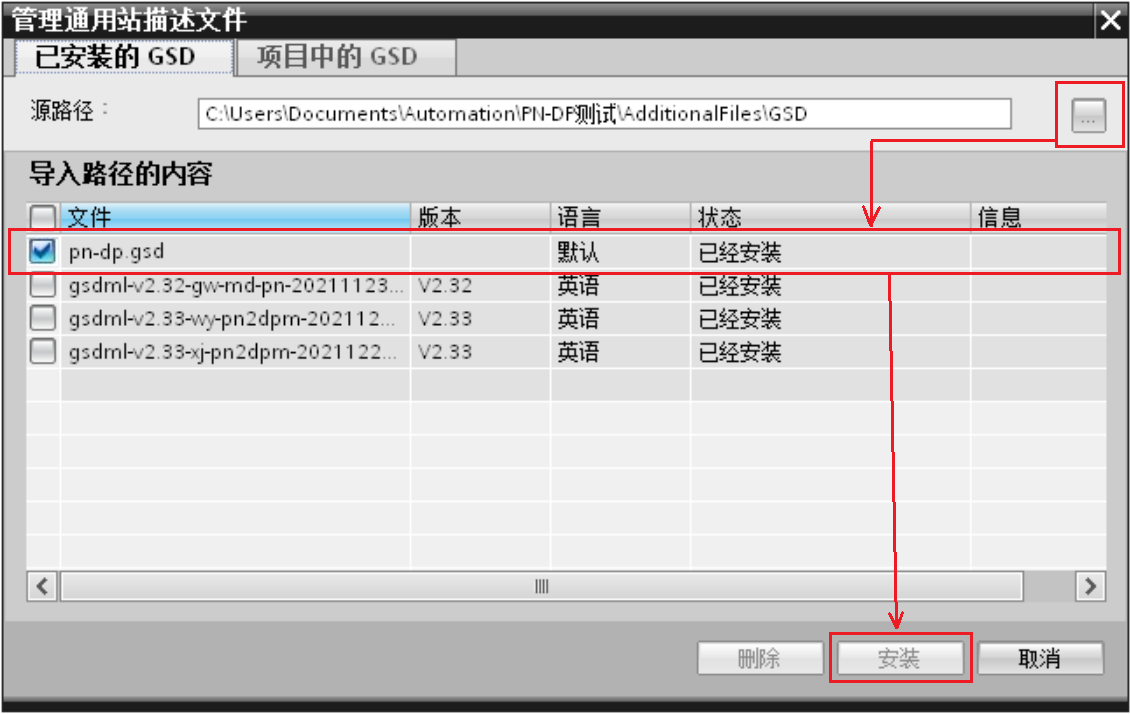

1、浏览GSD所在文件夹(GSD文件夹不要是中文)，添加PROFIBUS转PROFINET网关的GSD文件到博图;

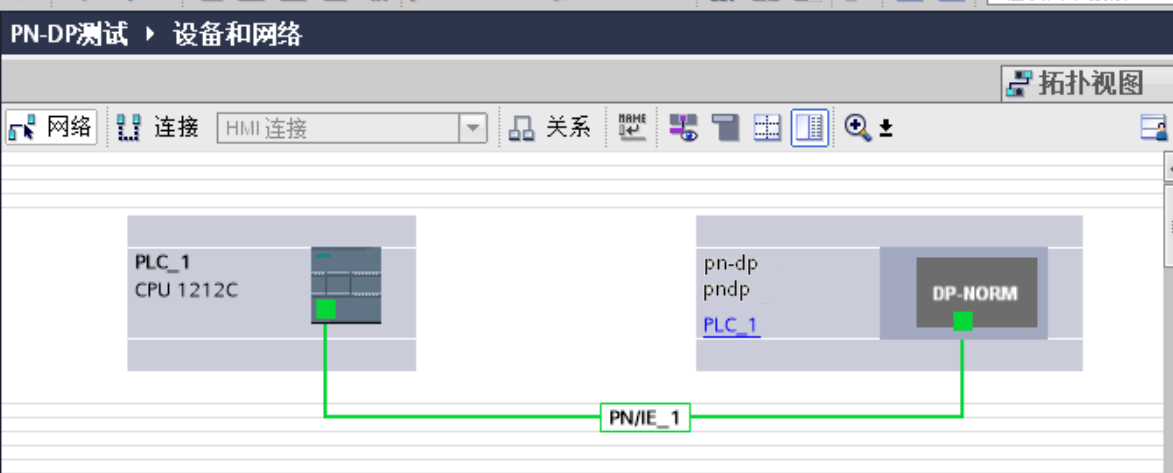

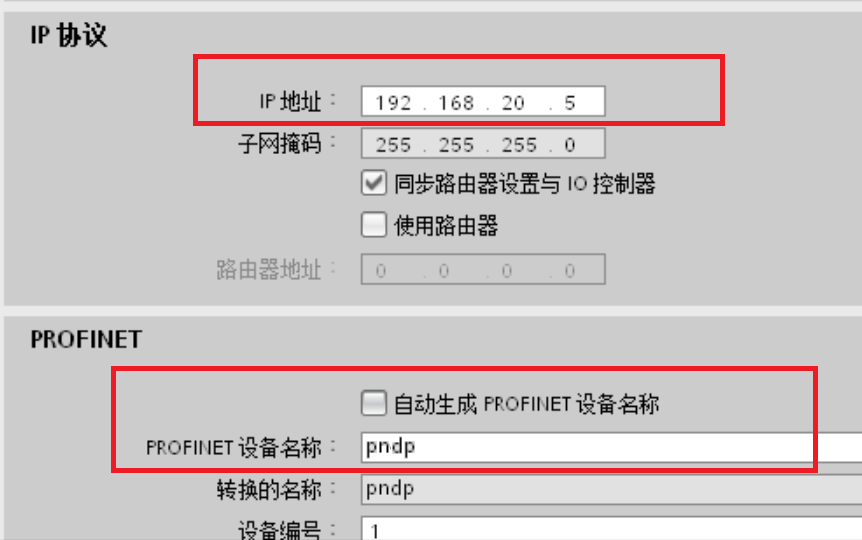

2、将模块添加进网络视图中，设置PROFIBUS转PROFINET网关的IP和设备名称;

注意：PROFIBUS转PROFINET网关的IP地址及设备名称要与PROFIBUS转PROFINET网关配置软件中保持一致

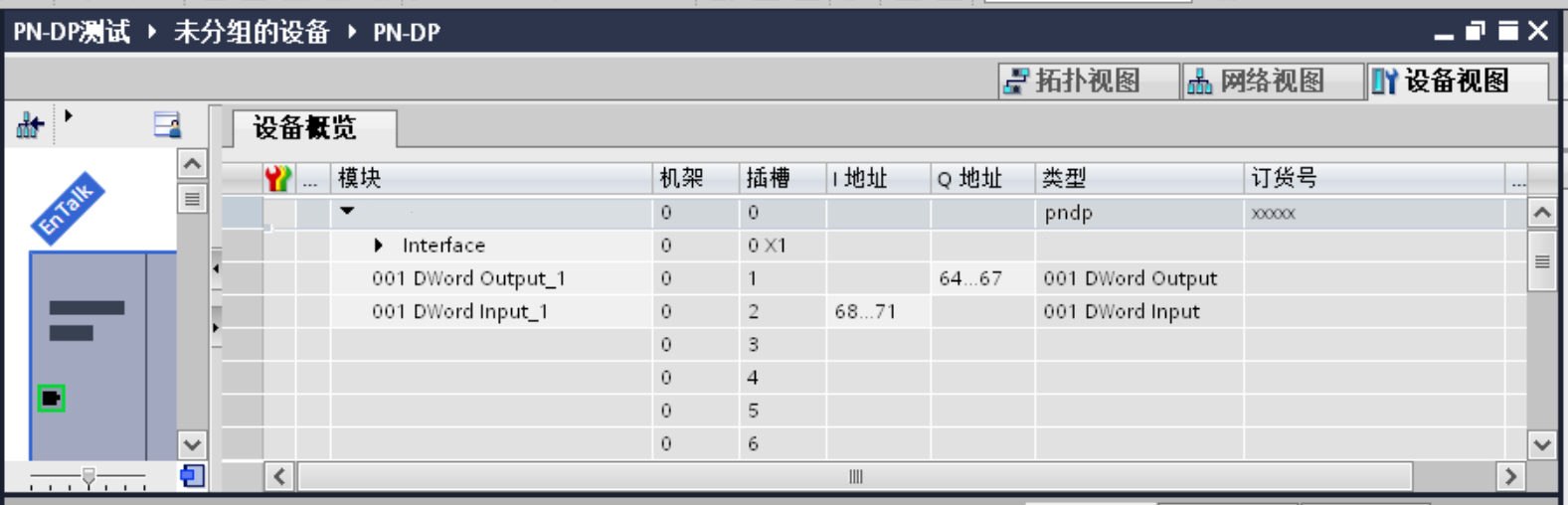

3、双击PROFIBUS转PROFINET网关进入设备视图，设置所需要的输入输出字节数长度;

4、组态完成后进行下载，并对对应的I、Q地址进行读写即可;

5、进行下载，下载成功后将PROFIBUS转PROFINET网关模块重新上电即可，重新上电后PROFIBUS转PROFINET网关的PWR和SYS灯常亮表示电源及系统正常，OK灯常亮表示与PROFINET主站通讯正常。Run常亮表示PROFIBUS-DP网关主站通讯正常，ERR灯常亮表示与PROFIBUS-DP从站通讯中断;

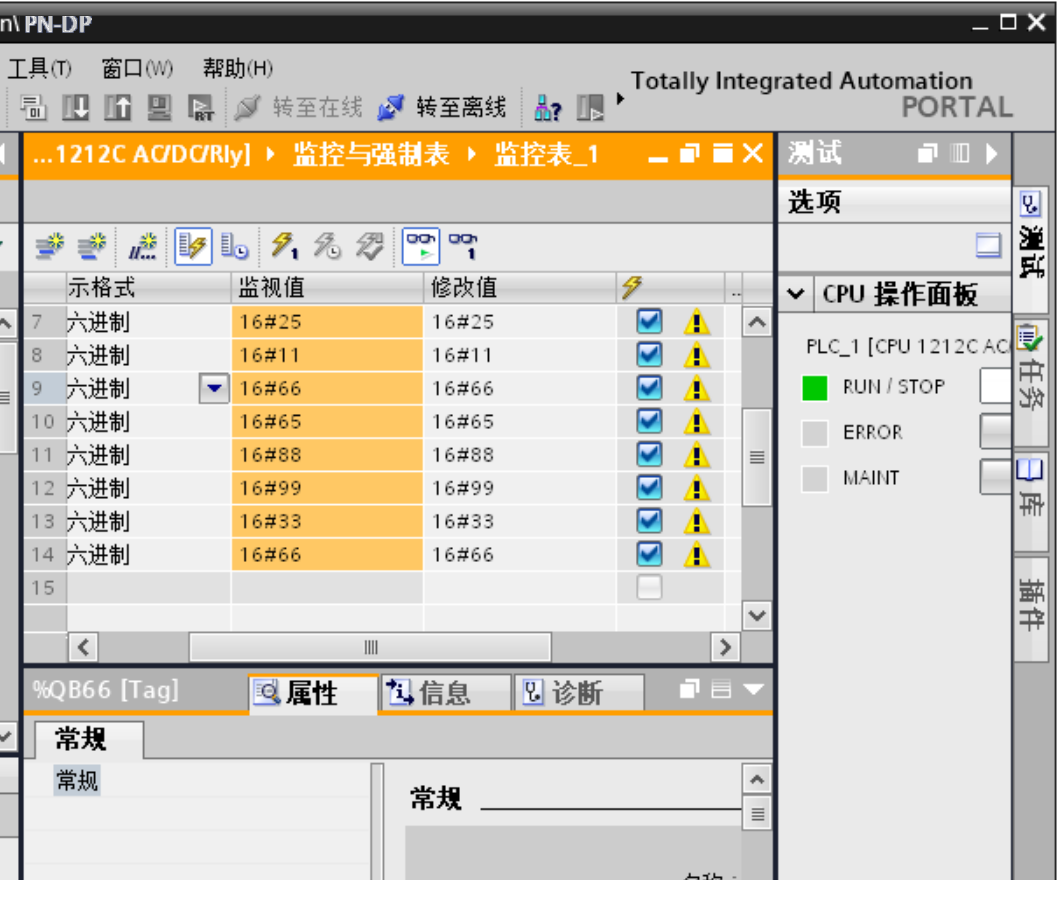

6、监控两边数值显示数据交换成功;

以上是通过小疆智控PROFIBUS转PROFINET网关将PROFIBUS从站设备快速接入PROFINET通讯网络的方法案例分享，希望大家一起交流、探讨。
