电机磁路基本定律

一般磁场过于复杂，在工程计算中，通常将磁场问题简化为磁路问题。通常用到有以下5大定律，在学习5大定律前先了解一下磁路中的物理量。

磁路：磁通所通过的路径。

励磁绕组：用以产生磁路中磁通的载流线圈。

励磁电流：励磁绕组中的电流。

直流磁路：直流励磁电流产生的磁通所经过的路径。

例如：直流电机的磁路。

交流磁路：交流励磁电流产生的磁通所经过的路径。

例如：变压器。

1、安培环路定律、 全电流定律（电生磁） 沿着任何—条闭合回路，磁场强度的线积分等于该闭合回路所包围电流的代数和。

电流正方向不闭合回路上磁场强度的方向之间符合右手螺旋关系。

此定律主要用于电机的磁路计算 2、 电磁感应定律（动磁生电）

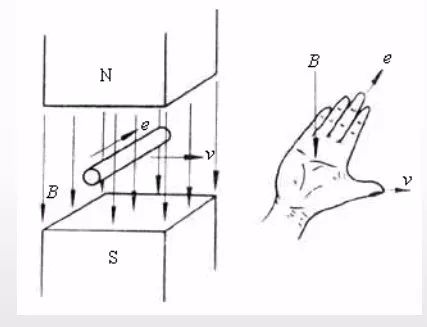

电动势的方向用右手定则确定。 导致线圈磁通变化，可以有以下两种丌同的方式： 1）变压器电动势

若磁通由交流电流产生，则磁通随时间变化，所产生的电动势称为变压器电动势。（线圈与磁场相对静止） 2）运动电动势

若通过线圈的磁通不随时间变化，但线圈与磁场之间有相对运动，也会引起线圈磁通的变化，所产生的电动势称为运动电动势。 3）运动电动势的另一种形式表示：

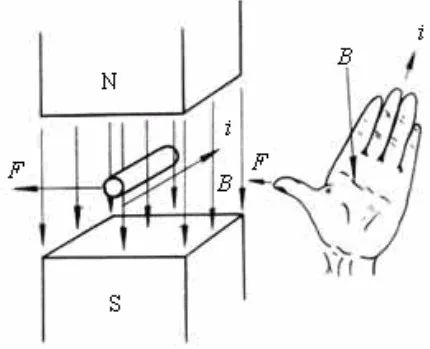

电动势的方向用右手定则确定。 3、电磁力定律

电磁力的方向遵循左手定则确定。 电磁转矩 ：在旋转电机中，电磁力乘以导体的旋转半径， 就是电磁转矩，即

4、磁路欧姆定律 无分支磁路

铁芯均匀处处相等，取平均磁力路

定律内容：作用在磁路上的磁动势等于磁路内的磁通乘以磁阻。 5、磁路的基尔霍夫第一定律 定律内容：穿入（或穿出）任一闭合面的磁通等于零。 带有并联分支的分支磁路：

6、磁路的基尔霍夫第二定律 定律内容：沿任何闭合磁路的磁动势的代数和等于各段磁路磁压降的代数和。

所示磁路由铁磁材料及空气隙两部分组成，而铁磁材料这部分的截面积又分为A1， A2，故整个磁路应分为三段。
