工业超高频读写器CK-UR12-E02与西门子PLC配置方法

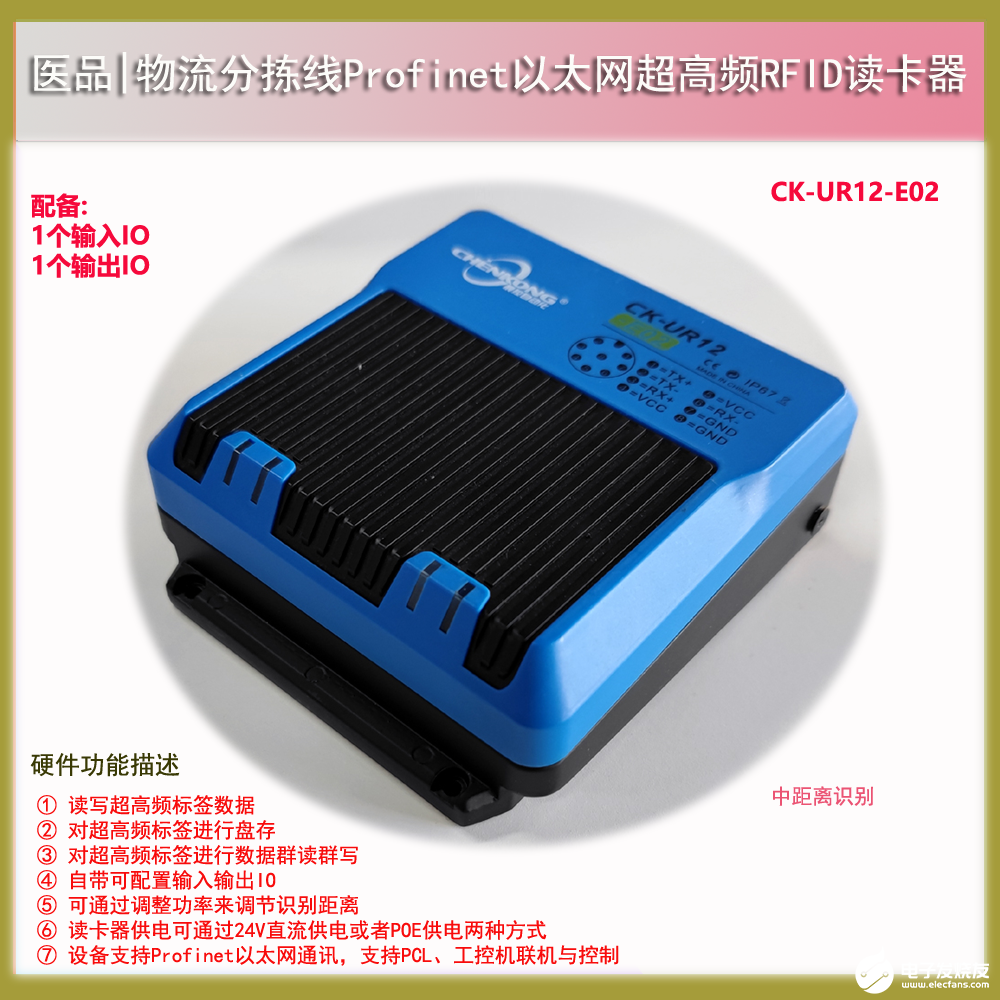

ProfiNet协议POE供电工业超高频读写器|读取器CK-UR12-E02是一款工业以太网通讯的超高频读写设备，带IO继电信号输入输出，广泛应用工业自动化生产领域，本文将以实际环境，采用POE交换机、博途软件（V14）来演示CK-UR12-E02与西门子PLC 配置的解决方法。

一.   准备阶段

  1、POE交换机

  2 、西门子PLC 支持ProfiNet协议

  3、博途软件（V14）

二.   设置工程参数

 1、 安装GSD文件

打开博途 -> 选项 -> 管理通用站描述文件GSD

选择GSD文件点击安装

2、创建工程

以下用博途V14 SP1为例

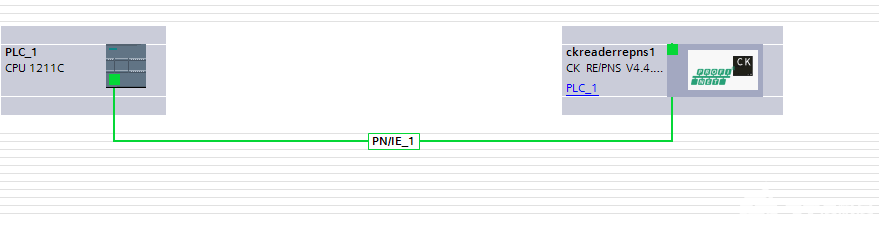

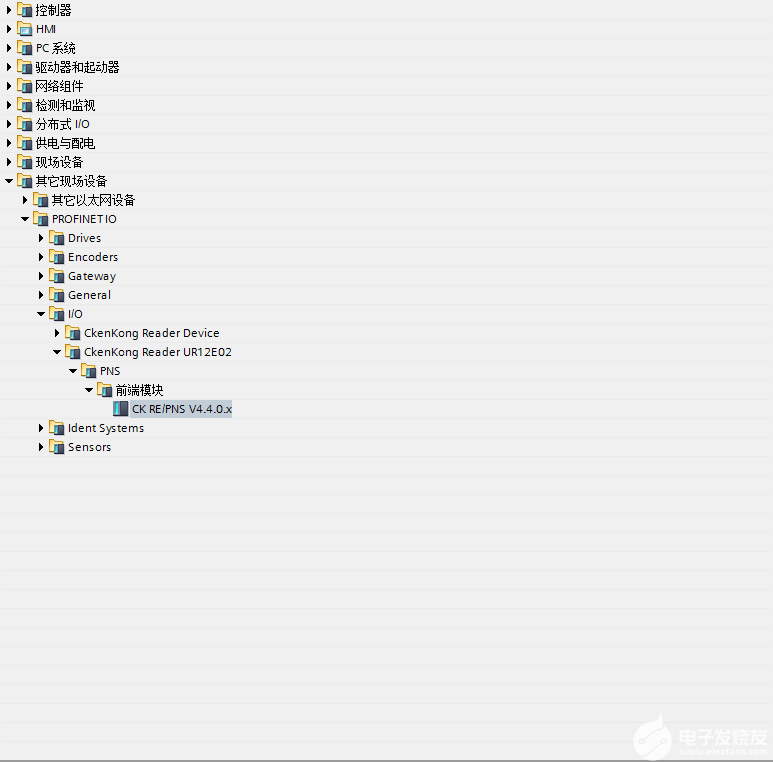

1：打开软件 -> 创建工程 -> 添加新设备（PLC） -> 设备和网络管理 -> 找到“CkenKong Reader UR12E02” -> 左击“CK RE/PNS V4.4.0.X”拉到左侧

2：双击“ckreaderrepns1”修改名字为“ckreaderrepns1”如果有多个读卡器修改为“ckreaderrepns1”，“ ckreaderrepns2”，“ ckreaderrepns3”，依次。

: 不能用特殊字符如:@ ! # _ % ^ & *,总字符长度不能超过16

3：双击功能框 出现：

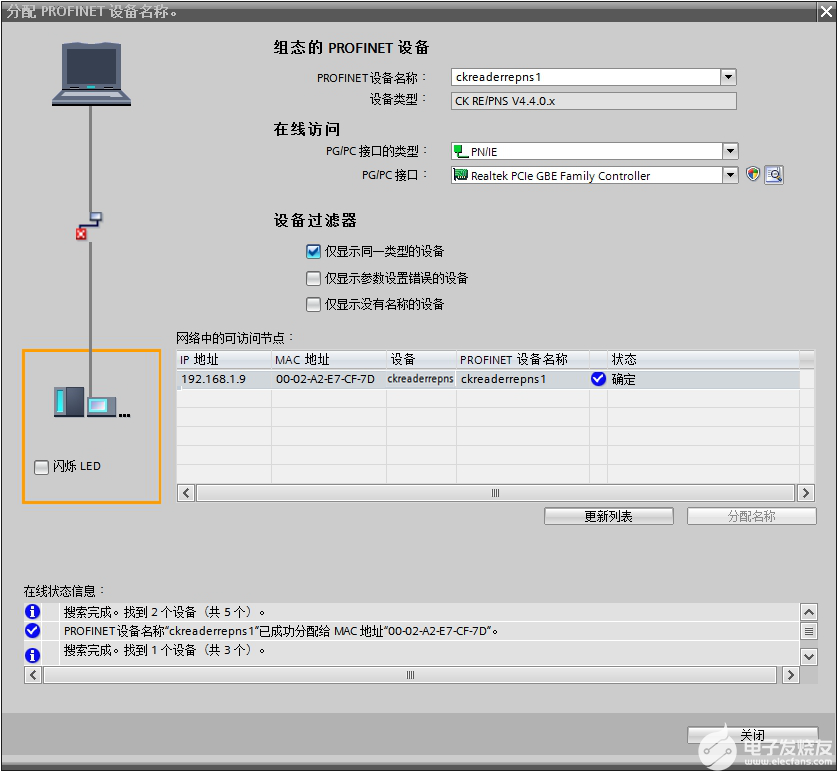

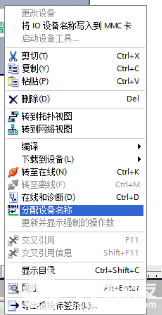

4： 右击 -> 分配设备名称

5： 依次分配每个设备名称

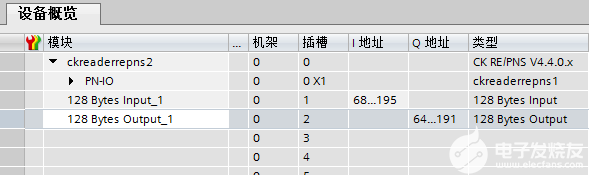

6：配置映射内存

              图4  128字节配置

三.   PLC与设备地址映射对应关系

        可导入提供的SCL文件生成指令模块来操作，而不需要进行复杂的操作。

更多关于ProfiNet协议POE供电工业超高频读写器|读取器CK-UR12-E02与西门子PLC配置解决方案，华翔天诚科技欢迎您的咨询与交流！
