三菱FX PLC转以太网通过CHNet-FX与研华webaccess以太网

通过研华 WebAccess 软件实现以太网采集现场设备的实时生产和设备数据。现场控制器采用三菱 FX 系列和 Q 系列系列 PLC，以太网通讯模块采用兴达易控CHNet-FX模块。

一．硬件连接

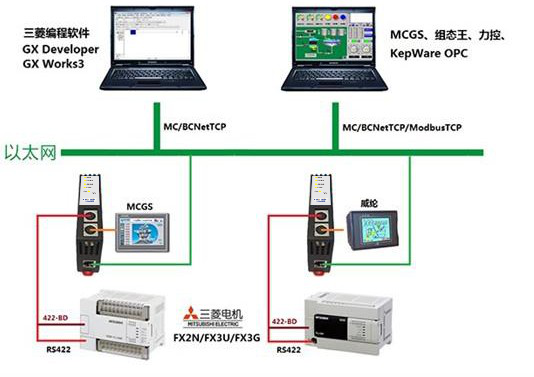

1. 将 兴达易控CHNet-FX 连接到三菱 FX 系列 PLC 上（FX1S/FX1N/FX2N/FX3U/FX3GA）；将 兴达易控CHNet-Q 连接到三菱 Q 系列 PLC 上（Q/Qn/QnU）；

2. 将 兴达易控CHNet 模块通过网线与上位机电脑连接。

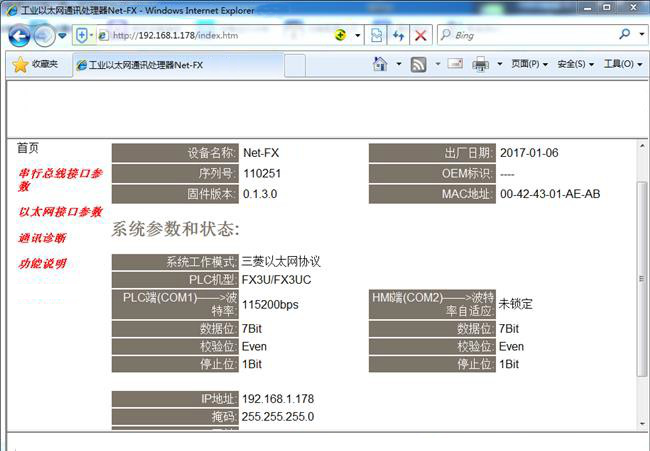

二、配置以太网通讯模块参数

三、研华 WebAccess 软件设置如下：

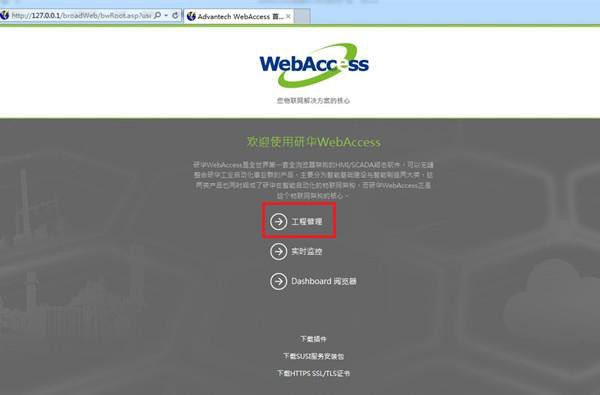

1） 打开 IE 浏览器，输入 http://127.0.0.1，回车登入到设置页面，点击“工程管理”。

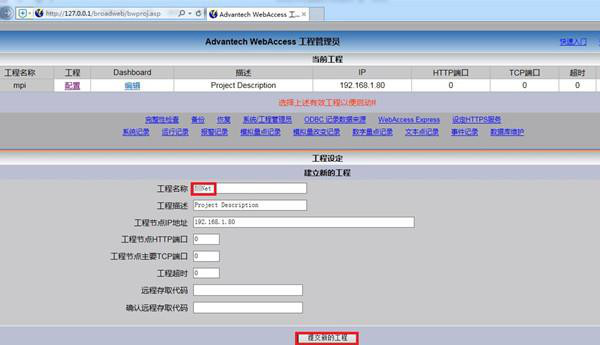

2） 新建工程，输入工程名称，点击“提交新的工程”。

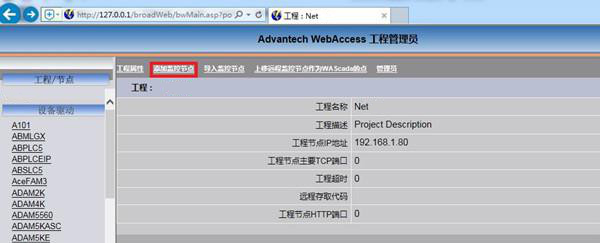

3） 点击“添加监控节点”。

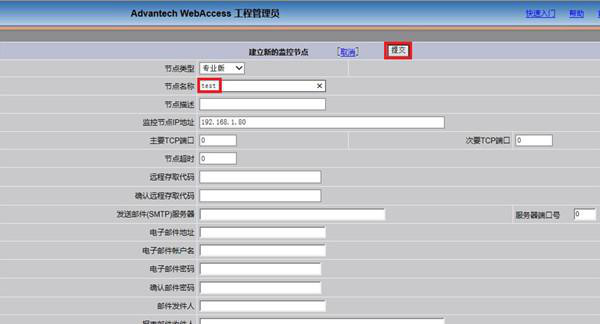

在设置页面中填入“节点名称”，点击“提交”。

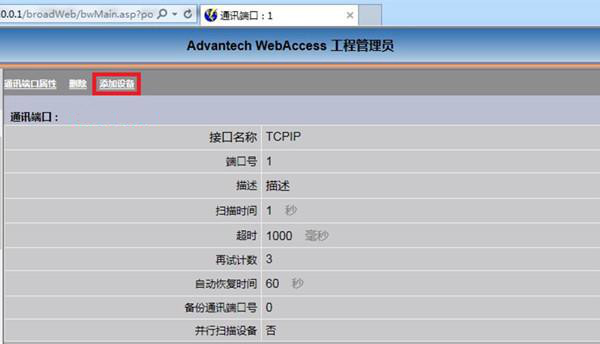

4） 点击“添加通讯端口”。

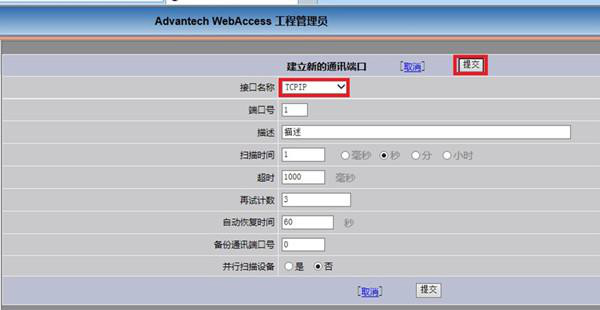

在设置页面中，“接口名称”中选择“TCPIP”，点击“提交”。

6、根据所要连接的设备类型，选择相应的设备驱动，具体如下：

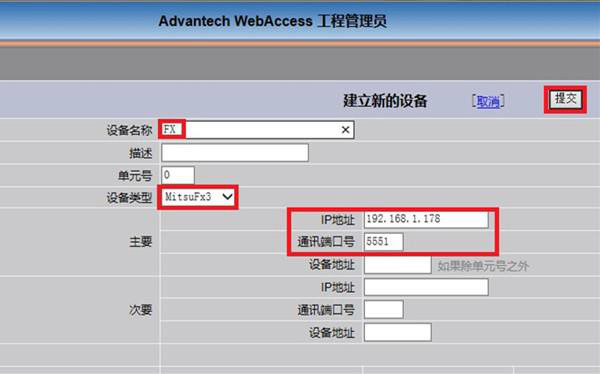

• 连接三菱 FX 系列 PLC输入设备名称，在“设备类型”中选择“MitsuFx3”，“IP 地址”处填入 兴达易控CHNet-FX 模块的 IP 地址，“通讯端口号”为 5551，点击“提交”。

6、根据所要连接的设备类型，选择相应的设备驱动，具体如下：

• 连接三菱 FX 系列 PLC输入设备名称，在“设备类型”中选择“MitsuFx3”，“IP 地址”处填入 兴达易控CHNet-FX 模块的 IP 地址，“通讯端口号”为 5551，点击“提交”。

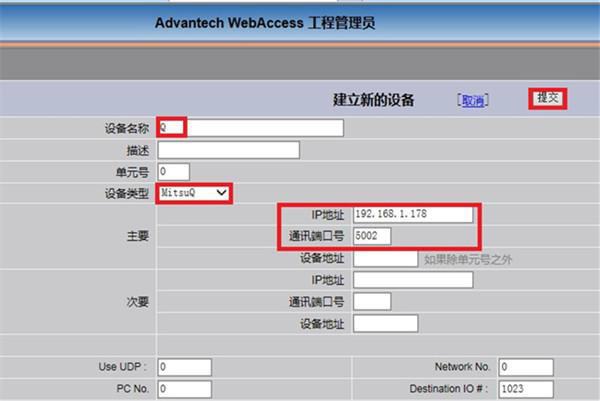

• 连接三菱 Q 系列 PLC

输入设备名称，在“设备类型”中选择“MitsuQ”，“IP 地址”处填入 兴达易控CHNet-Q 模块的

IP 地址，“通讯端口号”为 5002，点击“提交”。

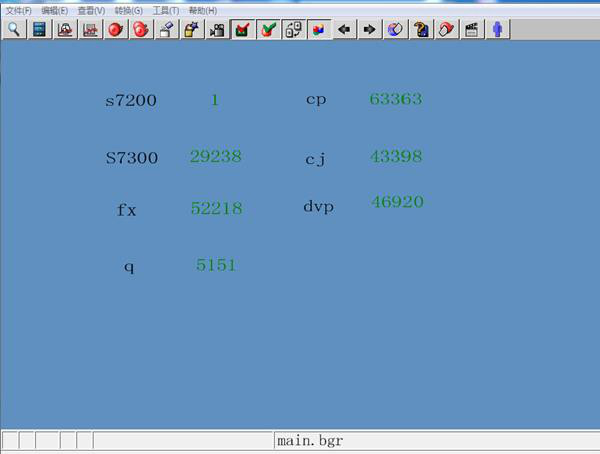

7．新建通讯点及画面，启动运行，即可监控各设备下的实时数据。
