三菱FX PLC转以太网通过CHNet-FX与威纶通触摸屏ModbusTCP通信

威纶通MT(ie)系列触摸屏通过以太网连接三菱FX和Q系列PLC，兴达易控CHNet-FX（Q）通讯模块为PLC提供以太网通讯接口。

配置方法如下：

1、 硬件连接

1） 将CHNet-FX连接到FX2NPLC;

2） 将CHNet-连接到Q00UPLC;

3） 将CHNet-FX和CHNet-Q的网口通过交换机连接触摸屏和电脑。

2、 CHNet通讯模块参数配置

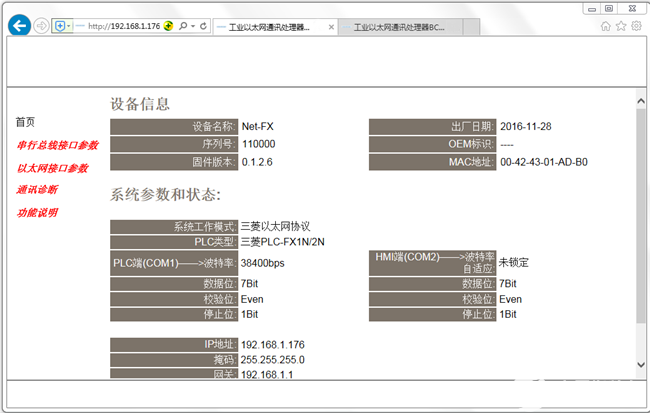

1） CHNet-FX参数，如图配模块的IP地址：192.168.1.176,端口号：5551；

3、 触摸屏参数配置

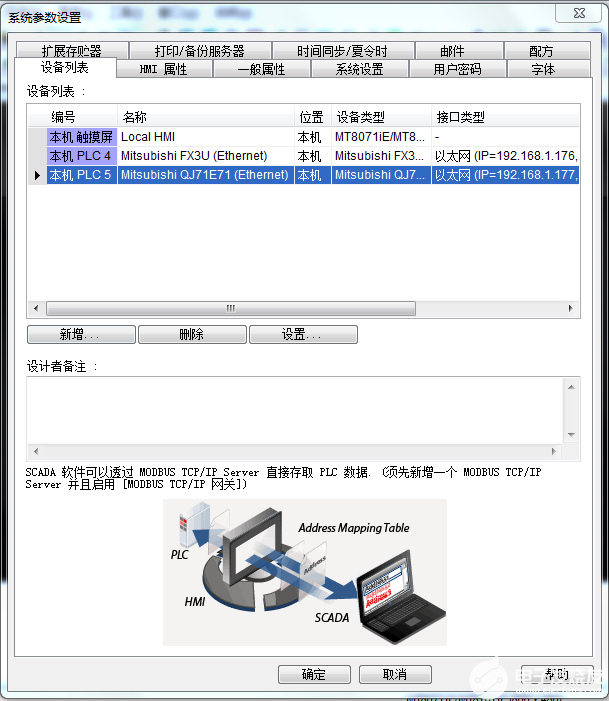

1） 触摸屏选择MT8102系列；

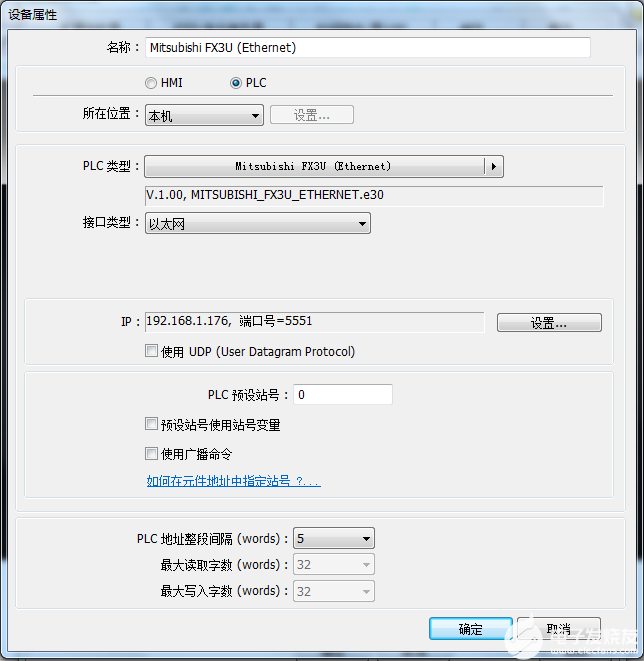

2） 新增本机 PLC，选择FX3U(Ethernet)

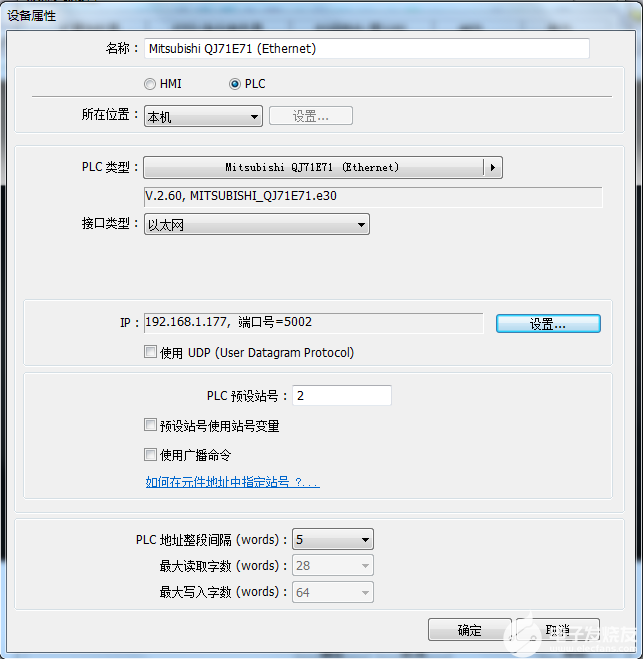

3） 新增本机 PLC，选择QJ7E71(Ethernet)

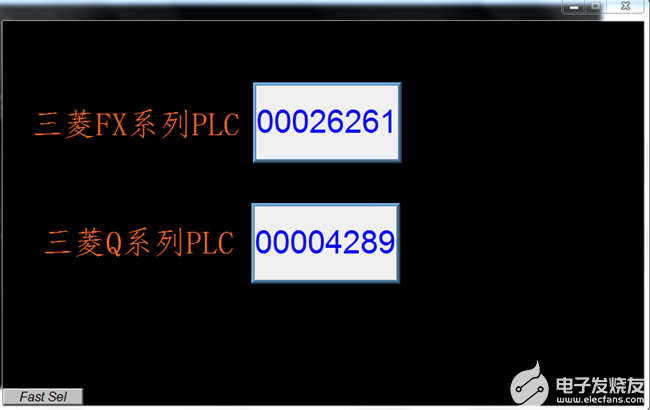

4、 触摸屏监控画面演示
