三菱Q系列PLC连接多台触摸屏与液晶显示器数据不一致解决办法

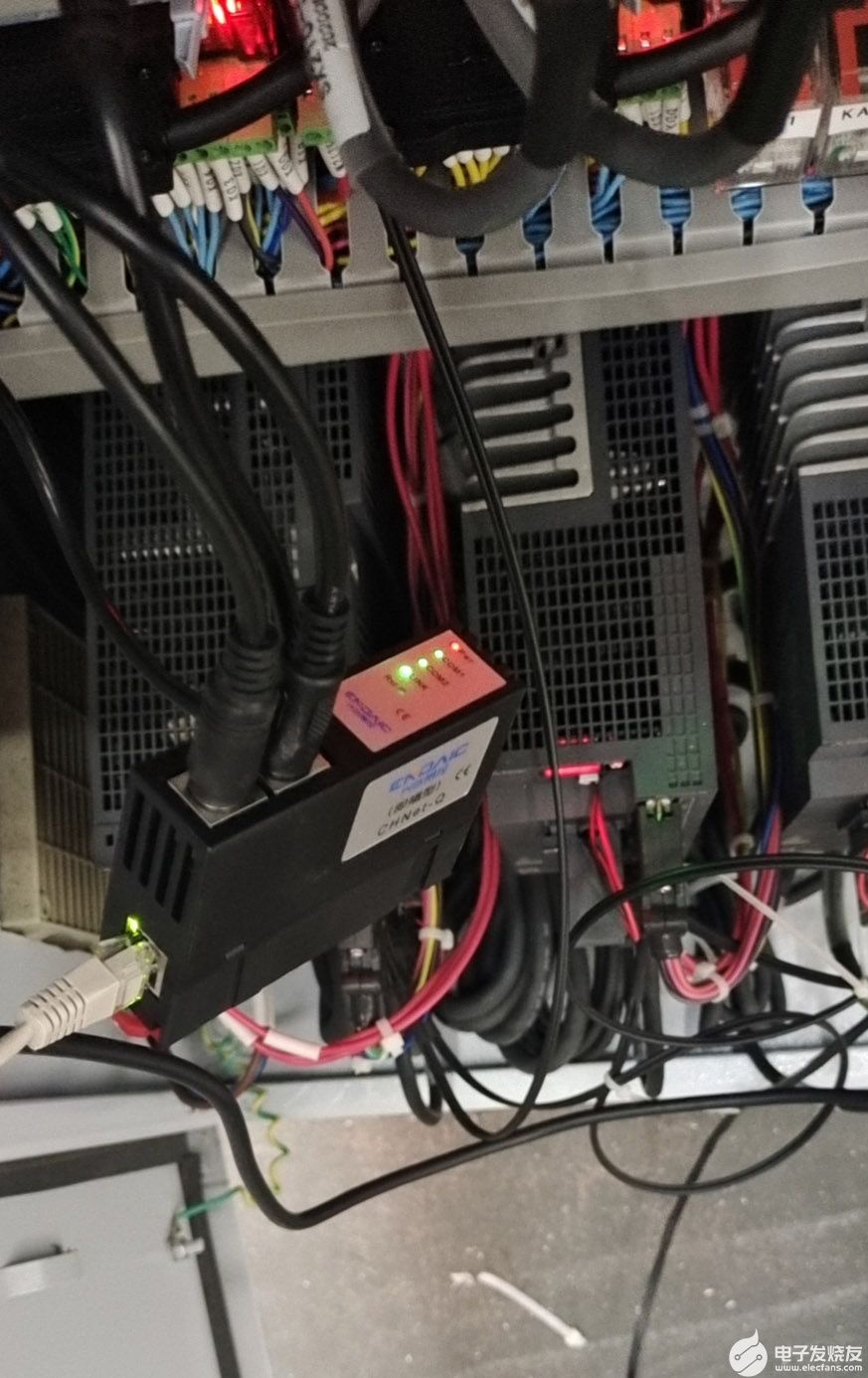

CHNet-Q采用模块化设计，带通讯线。不占用PLC编程口，即编程软件/上位机软件通过以太网通信

现场常见的问题：

现场的多个触摸屏Q系列PLC连接并且通过液晶显示器ModbusTCP通信，出现通过CHNet-Q模块连接的液晶显示器速率变慢，延时触摸屏时间在30S左右

偶尔出现掉线的情况

触摸屏型号

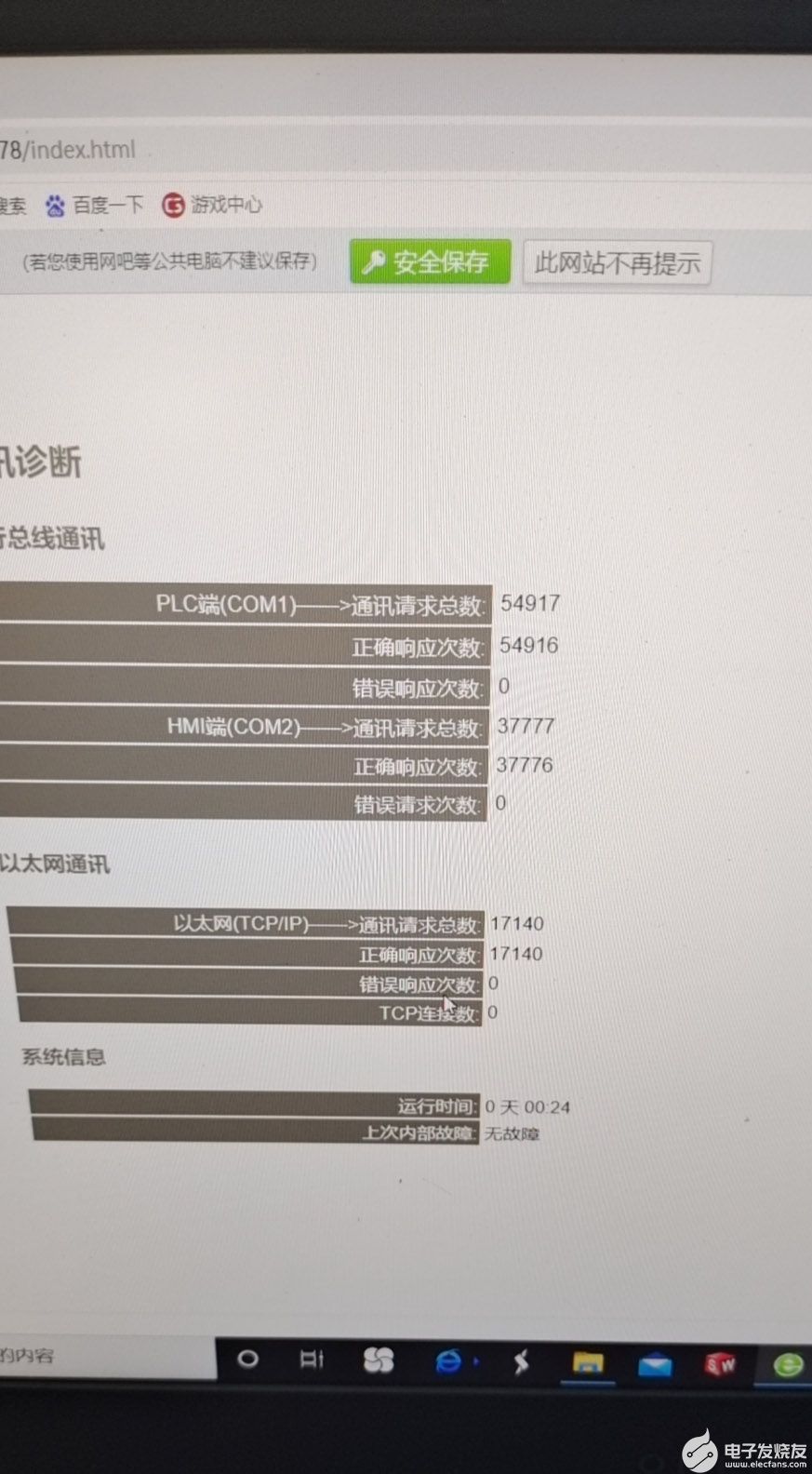

通过CHNet-Q的通信诊断发现通信参数没有问题

只是通信时间不能与触摸屏画面同步，不间断的出现掉线的问题，后来发现在以太网通信的驱动在更换之后，以太网通信的液晶显示器画面与触摸屏画面数据采集保持一致。

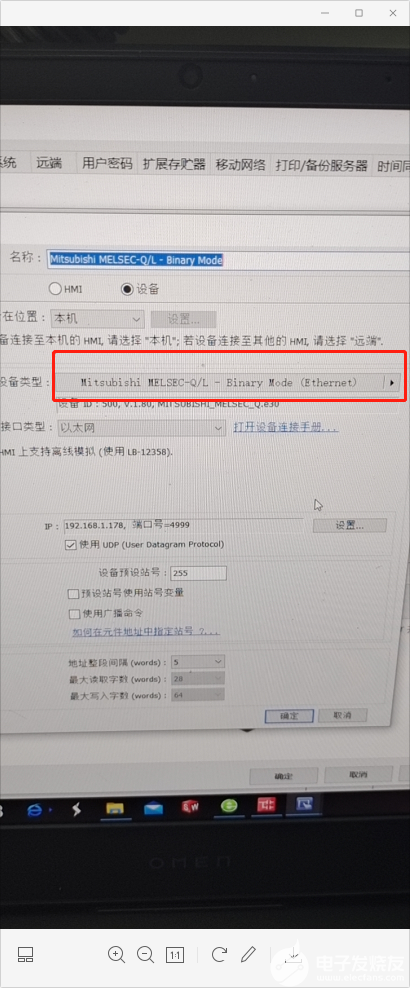

更改驱动前画面

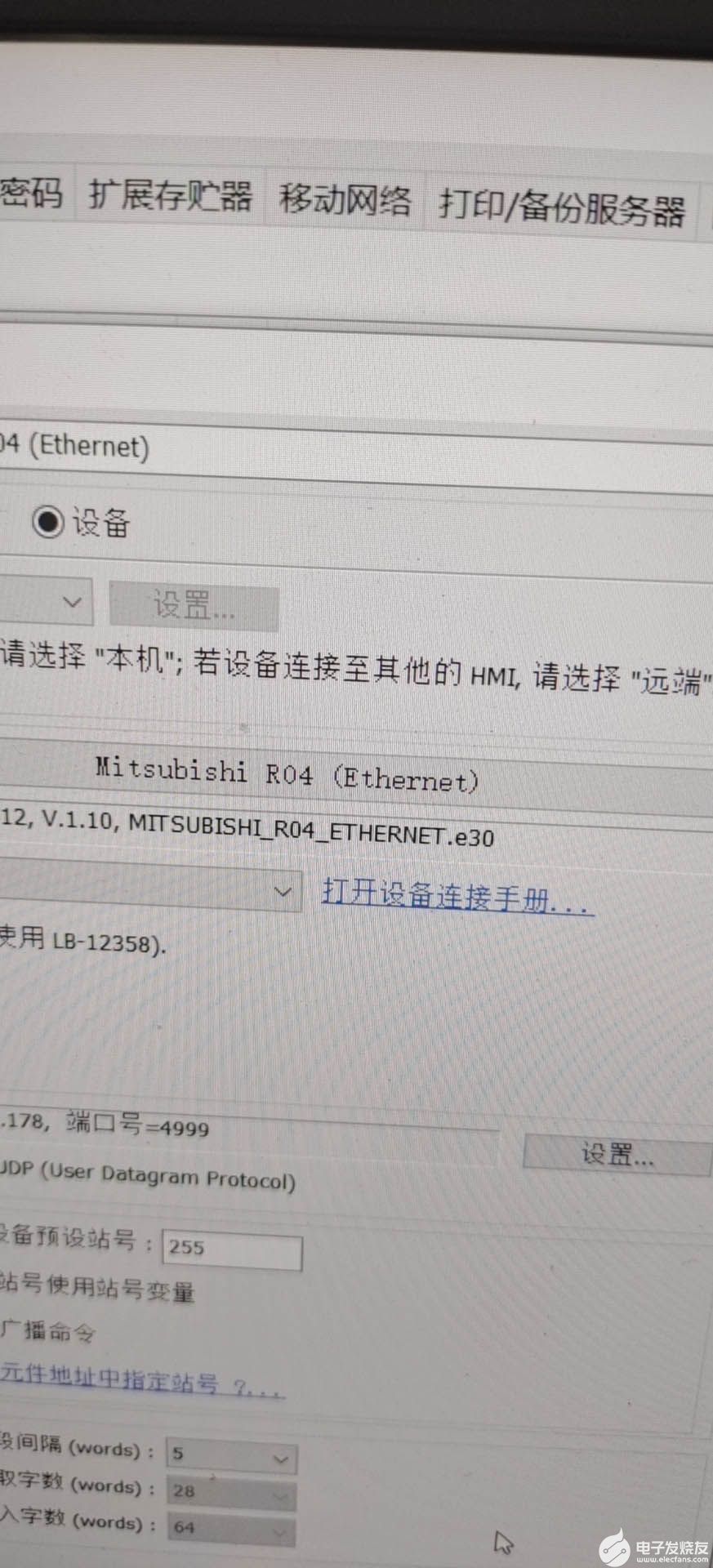

更改驱动之后的画面

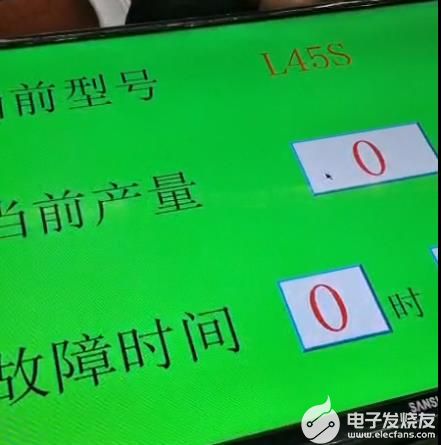

数据这边跟随这个触摸屏画面相同发生跳变，实时通信成功

PLC数据监控的同时，触摸屏可以通过复用接口与PLC进行通讯。

CHNet-Q支持工控领域内绝大多数SCADA软件，支持三菱MC以太网协议和ModbusTCP两种通讯方式。

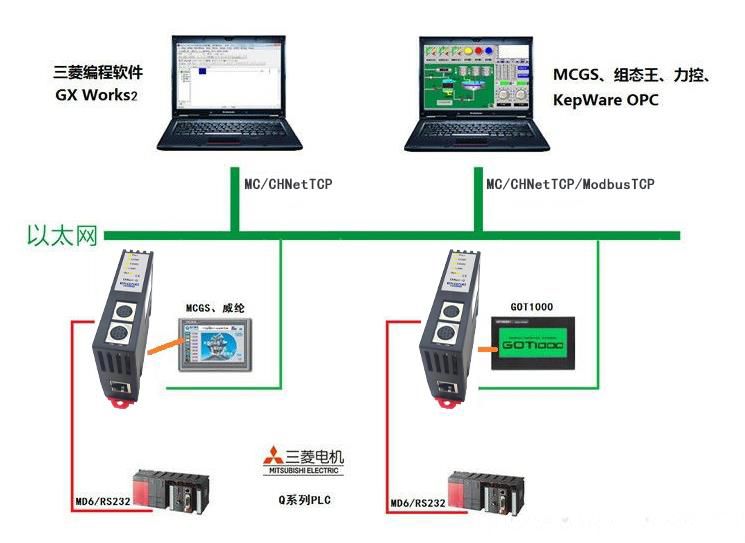

硬件连接拓展图

　　1、安装在35mm的导轨上，无需外接电源。COM1口连Q的MD6编程通讯口，COM2扩展口用于触摸屏通讯。

　　2、通过WEB服务器或配置诊断工具NetDevice均可对设备进行参数设置和运行诊断。

　　3、对Q编程通讯口波特率自动调节，可以适应大数据量通讯的需求。

　　4、支持MELSOFT产品（GX Works2、GX Developer等）的以太网通信。

　　5、支持上位机MC以太网协议（MELSEC Communication Protocol）通信，支持上位软件（组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等）访问。

　　6、集成ModbusTCP服务器，支持FC1、FC2、FC3、FC5、FC6、FC16，Modbus数据区自动映射至Q数据区。

　　7、支持CHNetTCP/IP透传协议通信。

　　8、采用MC通信协议或者透传的方式，皆可实现高级语言（如VB、VC、C#等）编程，实现与三菱Q的数据通讯，方便开发生产管理系统。

　　9、支持OPC通道的SCADA（上位组态软件）以OPC方式与Q通讯。

　　10、可同时实现MELSOFT连接、MC协议连接、CHNetTCP透传、ModbusTCP连接方式。支持6个上位机的连接。
