西门子200/300PLC连接CHNet-200/300与LABVIEW通过OPC通信

借助兴达易控CHNet-S7300MD 模块，通过NI OPC Servers和CHNetS7 OPC，测控软件NI LABVIEW实现了与西门子S7-300的通讯和监控。

通过 NI OPC Servers 连接

（1）编辑 OPC

1. 打开 NI OPC Servers 软件。

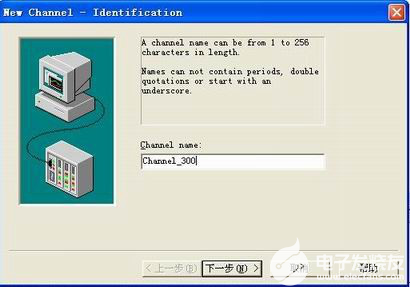

2. 新建一个 Channel,这里取名“Channel_300”,点击“下一步”。

3. 在“Device driver”中选择“Siemens TCP/IP Ethernet”,点击“下一步”。

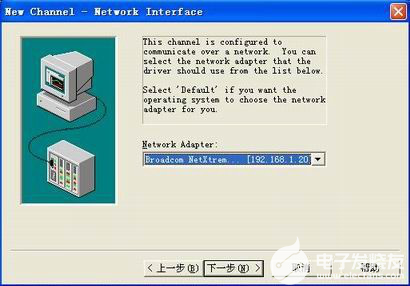

4. 在“Network Adapter”中选择你的网卡信息，点击“下一步”。

5. 选择默认参数，点击“下一步”直到“完成”。

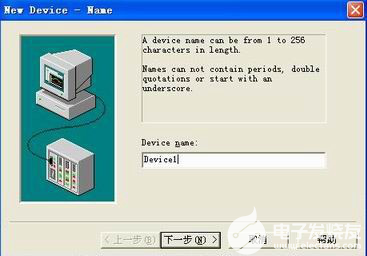

6. 在刚建立的 Channel 下新建一个 Device,这里取名“Device1”,点击“下一步”。

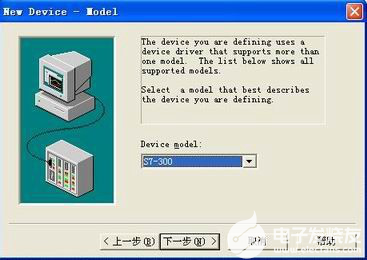

7. 在“Device model”下选择“S7 300”，点击“下一步”

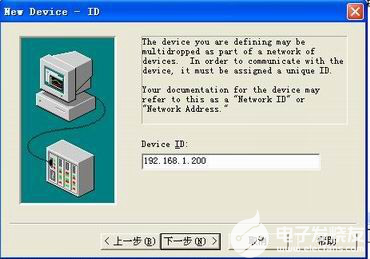

8. 在“Device ID”下面填入 CHNet-S7200PD 的 IP 地址（例如 192.168.1.200），点击“下一步”。

9. 选择默认参数，点击“下一步”直到“完成”。

10. 在“Device1”下面建立变量，最后点击“保存”。

NI LABVIEW DSC 连接 OPC

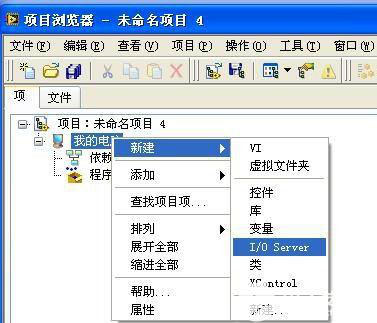

打开“NI LABVIEW2010”,新建“项目”，右击“我的电脑”，选择新建“I/O Server”。

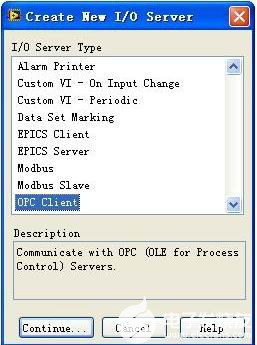

2.在弹出的对话框中选择“OPC Client”,点击“Continue”。

3.在弹出的对话框中选择“National Instruments.NIOPCServers”，点击“OK”。

4.保存项目

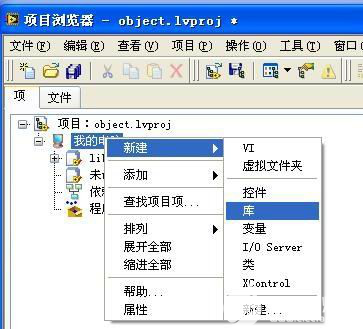

5.右击“我的电脑”，新建“库”。

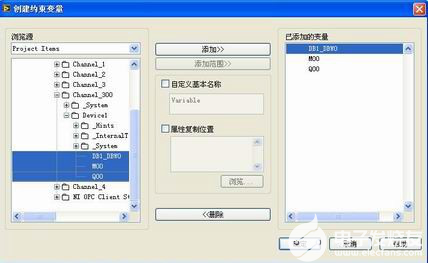

6.右击你建的库，选择“创建约束变量”，在弹出的对话框中找到你在 NI OPC 中建立的变量（Channel_300 目录下的 Device1 下的变量），选择变量，点击“添加”，再点击“确定”。

7.保存这个库文件。

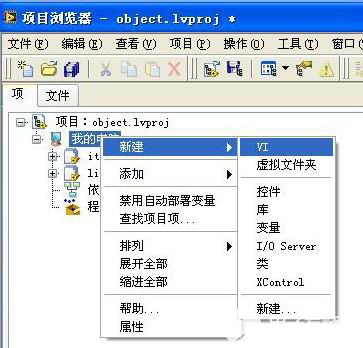

8.右击“我的电脑”，新建“VI”。

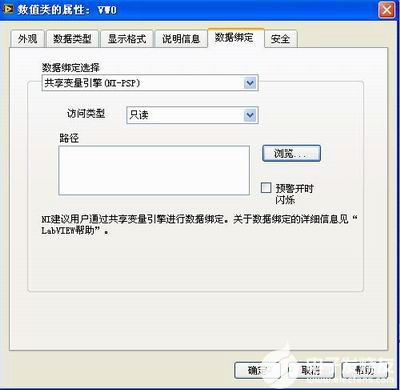

9.在弹出的前面板中插入数值显示控件，并进行变量绑定，这里以绑定 DB1_DBW0 为例，右 击“数值显示控件”，选择“属性”，在弹出的对话框中选择“数据绑定”页面，在“数据绑 定选择”下选择“共享变量引擎（NI-PSP）”，点击“浏览”。

10.在弹出的对话框中，选择共享变量 DB1_DBW0，点击“确定”。

11.点击“连续运行”进行变量监控。

通过-OPC 连接

（1）编辑 OPC

1.打开“CHNetS7OPCEditor”软件。

2.右击“OPC.CHNet.S7”选择“New Connection”。

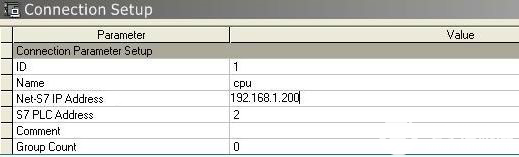

3．对这个“Connection”命名（例如“cpu”），在“BCNet-S7 IP Address”中填入 CHNet-S7200PD 的 IP 地址（例如 192.168.1.200），在“S7 PLC Address”中填入 CHNet-S7200PD 所连的 PLC 的自身站地址（例如 2）。

3. 右击新建的连接，选择“New Group”。

4．右击新建的组，选择“New Item”，建立变量。

4. 最后点击“Save Configuration”。

（2）NI LABVIEW DSC 连接 OPC

1.打开“NI LABVIEW2010”,新建“项目”，右击“我的电脑”，选择新建“I/O Server”。

2.在弹出的对话框中选择“OPC Client”,点击“Continue”。

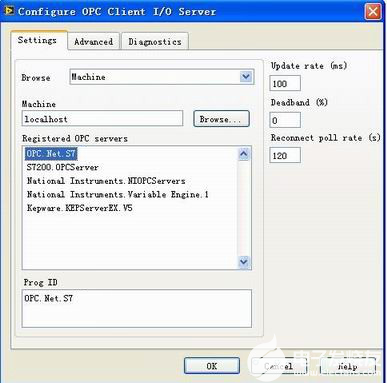

3.在弹出的对话框中选择“OPC.CHNet.S7”，点击“OK”。

4.保存项目

5.右击“我的电脑”，新建“库”。

6.右击你建的库，选择“创建约束变量”，在弹出的对话框中找到你在-OPC 中建立的 变量，选中变量，点击“添加”，再点击“确定”。

7.保存这个库文件。

8.右击“我的电脑”，新建“VI”。

9.在弹出的前面板中插入数值显示控件，并进行变量绑定，这里以绑定 cpu_ss_DB1_DBW0 为例，右击“数值显示控件”，选择“属性”，在弹出的对话框中选择“数据绑定”页面，在 “数据绑定选择”下选择“共享变量引擎（NI-PSP）”，点击“浏览”。

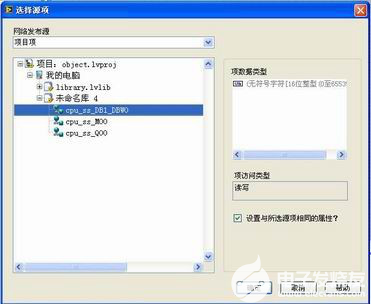

10.在弹出的对话框中，选择共享变量 cpu_ss_DB1_DBW0，点击“确定”。

注意：此时还不能直接对变量进行监控，在你所建立的库目录下，找到你 cpu_ss_DB1_DBW0 这个变量，双击它。

在弹出的对话框中，选择“浏览 ”，在“变量浏览”中需要再次选中 “cpu_ss_DB1_DBW0”，点击“确定”。
