基于西门子PLC实现的无线通讯

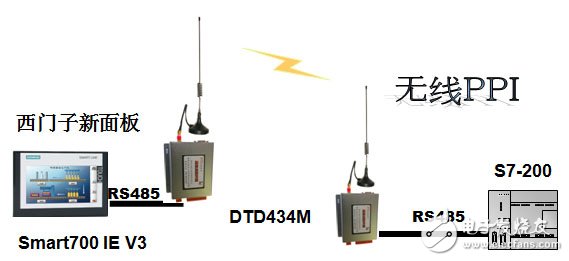

一、无线PPI网络组成

在实际系统中，人机界面与PLC不在一起，中心计算机一般放置在控制室， 而PLC安装在现场车间，二者之间距离往往从几十米到几公里。 如果布线的话，需要挖沟施工，比较麻烦，这种情况下比较适合采用无线通信方式。

西门子PLC专用无线数据终端DTD434M，内嵌RS232/RS485双接口， DTD434M能与西门子PLC、组态软件、人机界面、触摸屏、智能仪表等工控产品组成无线测控网络，实现西门子无线PPI协议、无线MODBUS协议的组态，为工业测控领域提供了中短距离无线通信的低成本解决方案，大大节省了系统集成商现场调试和售后维修服务的费用。

DTD434M工业级无线数据通信终端可以直接替代RS232RS485等传统有线方案，彻底解决有线方案施工繁琐、设备后期维护成本高难题。

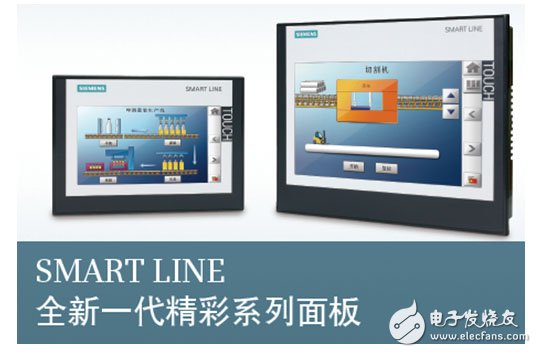

二、Smart Line触摸屏做为PPI通讯的主站

（1） 安装触摸屏软件

（2） 创建测试画面

（3） 创建通讯连接

（4） 选择设备进行传送

（5） 进入触摸屏运行状态

三、西门子PLC实现PPI从站

（1） 测试IO： 当触摸屏上的M0.0按键按下时，Q0.1立即吸合，同时Q0.1的状态返回到触摸屏上；当PLC的I0.0-I0.3接通时，触摸屏界面上的I0状态灯也同时点亮。

（2） 设置从站通信端口参数： 从站地址：2，波特率 ：19200，通信方式：8 E 1

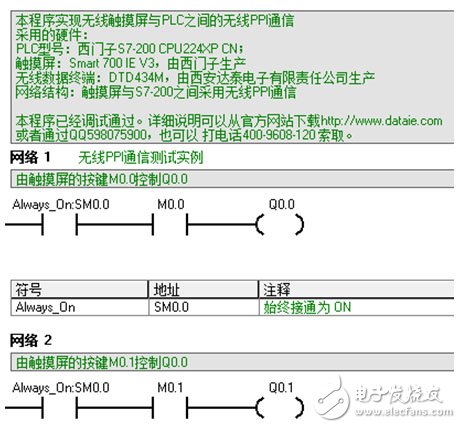

（3） 下载S7_200测试程序：下载这个S7_200无线PPI程序（P0-19.2k）.mwp程序到S7-200中。
