mcgs与松下plc通信实例

　　mcgs触摸屏和松下plc通讯如何设置

　　一、需要一条松下PLC专用编程通讯线，一端5针插头连接PLC，一端9针母头连接MCGS通讯口。

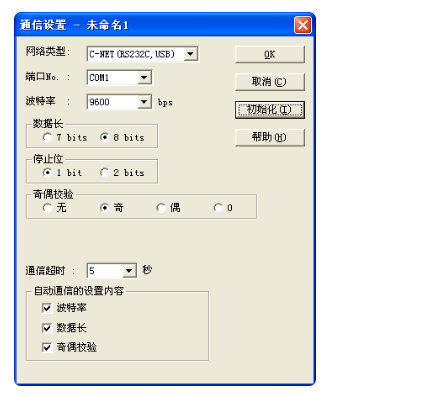

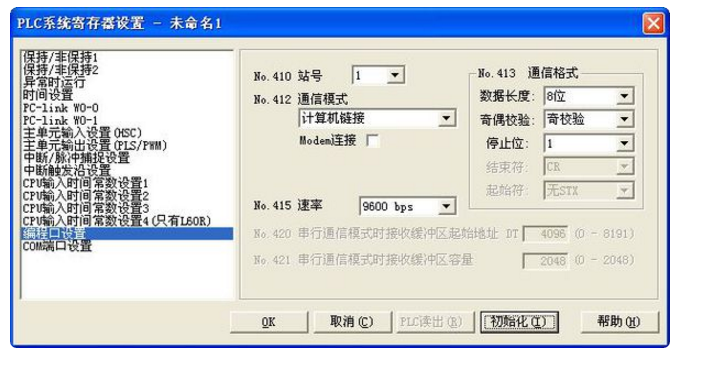

　　二、松下PLC通讯格式选择默认：

　　三、MCGS触摸屏的通讯格式要和上面的格式一致，特别注意MCGS的设备地址号，如果0不行就改为1，只要做到以上几点，通讯就能成功。

　　关于PLC与MCGS的通讯问题

　　现在嵌入版最高是7.5版，通用版是6.5版，不知你用的是什么品牌的PLC：

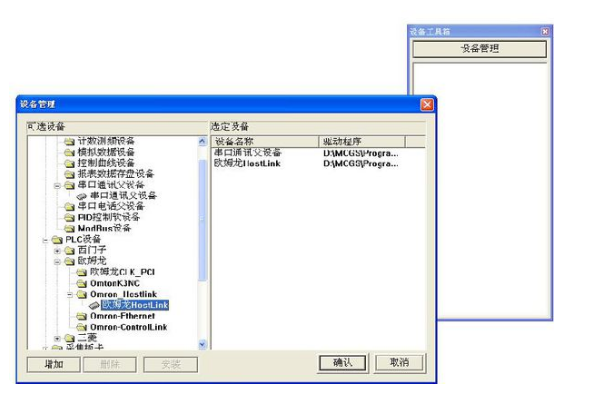

　　1、进入设备组态，选择设备工具箱，点击“设备管理”，在弹出的对话框内选择你的设备类型。

　　2、上图以OMRON的PLC，串口通讯为例（不同厂家的PLC有各自不同的专有协议）：

　　先在“通用设备”栏内，建立串口通讯父设备。

　　在“PLC设备”栏内，选择OMRON的Hostlink协议。

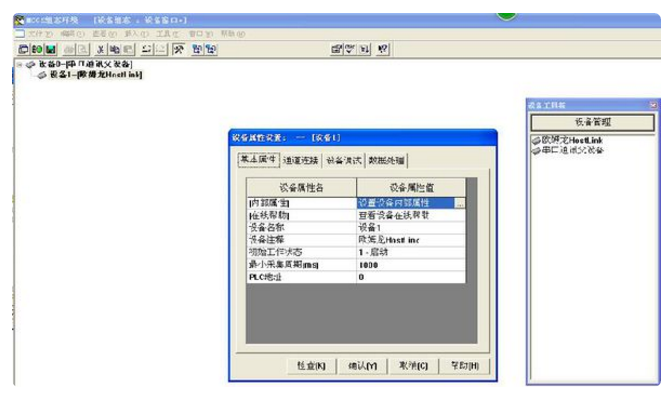

　　3、按确定返回后，先双击父设备，再双击OMRON的HOSTLINK：

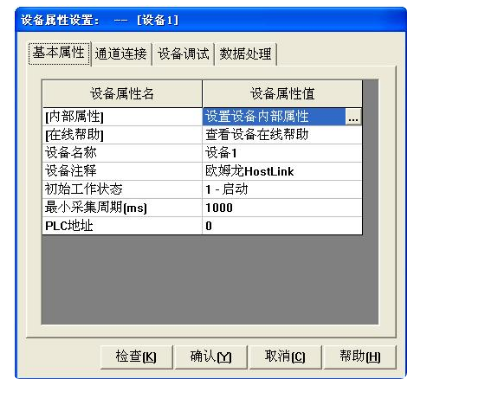

　　4、左侧显示串口通讯父设备，下属的子设备是OMRON的Hostlink设备，双击子设备：

　　5、PLC内存通道对应到MCGS的数据中心（数据中心设置的各类变量）；还可对通道的数据进行数学处理；最小采集周期可根据需要设置，一般是300ms。

　　6、接下来，就是对触摸屏需要读写的全部PLC内存通道进行设置和链接了。就可以实现通过触摸屏人机界面操作PLC、通讯了。PLC的工程文件需要用各自厂家提供的编程软件打开，按照上面的思路做个基本的开关或按钮、组态通讯很容易的，可上机测试。
