用于电机控制系统与设计（3）

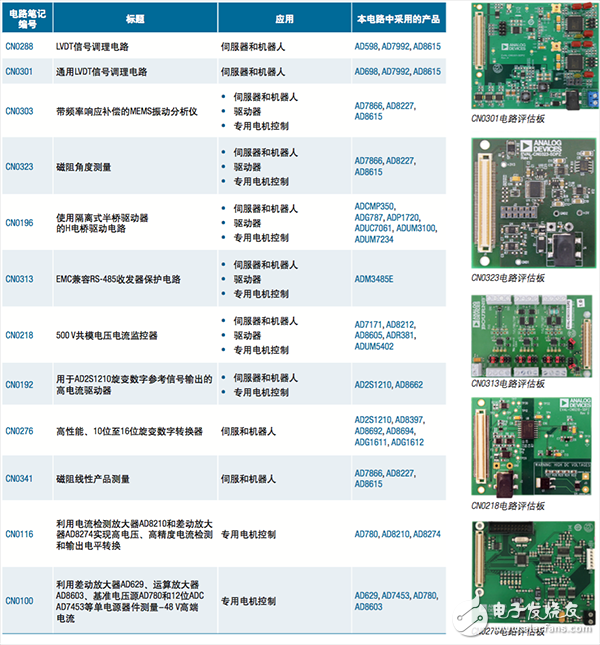

参考电路

ADI参考电路可让设计工程师快速应用ADI的各种应用专业知识,采用经过专家构建并测试的电路可 非常放心地完成自己的设计,保证性能和功能性。 低成本硬件可实现多开发平台的评估和快速原型 制作。 完整的文档和设计文件简化应用知识,并最大程度减少系统集成方面的问题。

硬件可实现

 模块化系统设计
 即时应用型软件
 FPGA和MCU的快速原型制作

设计和集成文件支持

 原理图、布局、BOM下载
 用于驱动程序开发的Linux代码 ? 简化应用集成

文档可提供

 专业的应用知识
 电路功能的知识
 经测试并验证的性能数据

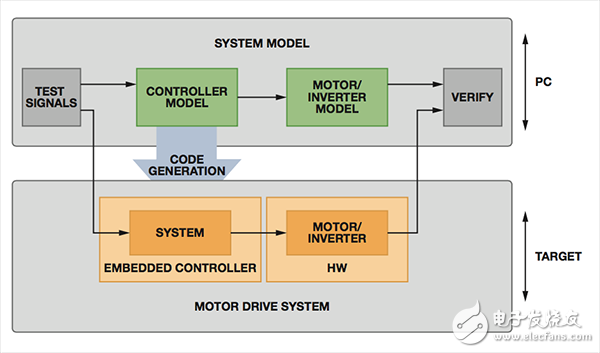

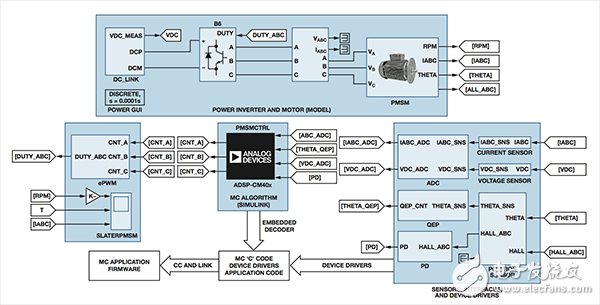

基于模型的设计——简化设计

任何电机控制系统的系统设计价值

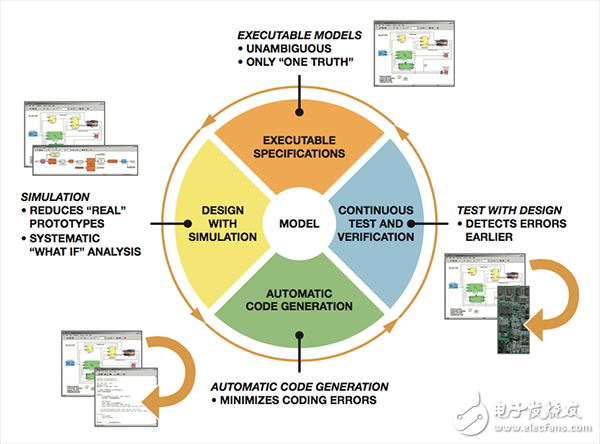

基于模型的设计旨在帮助简化使用传统非自动化方法进行控制系统设计时所遭遇的固有困难与复杂性。基于模型的设计为设计人员提供可视化设计环境,让开发人员为整个系统使用单一模型,实现数据分析、模型可视化、测试、验证和最终的产品部署。一旦模型完成构建和测试,便会自动生成精确的实时软件,相比传统的手动编码能节省时间并降低总开发成本。可自动生成代码的基于模型的设计还可用于快速原型制作,进一步缩短设计周期。

基于模型的设计本身提供软件再利用结构,允许将已完成的设计根据所需应用有效地调高或调低复杂性,从而以更简单、更具性价比的方式可靠地完成升级。

基于模型的设计通过减少设计时间,并提供性能、系统功能性以及特性和调度等方面更精 确且更接近预设计期望的最终设计,从而节省宝贵的设计资源。 它具有:

优势

 更快的设计调整,获得所需性能、功能和能力。
 设计周期具有更高的可预测性,产品发货速度更快
 减少设计、开发和部署

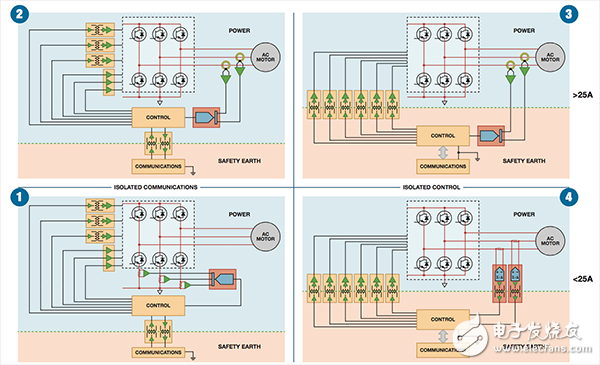

电机控制架构与解决方案

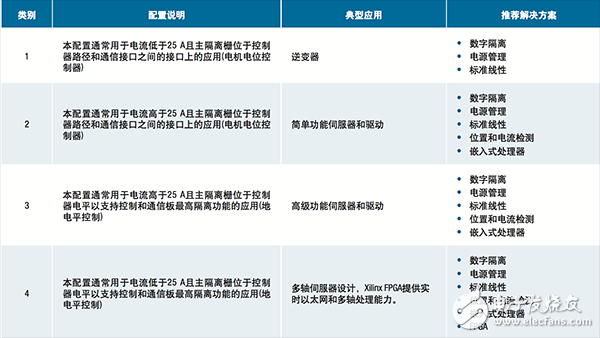

在电机控制配置中,很容易迷失在无穷无尽的变化之中。 为了简化设计,ADI将各种可能的电机控制架构归为四种基本类型;大部分系 统都属于这四类中的某一类。 根据您的选择,ADI可针对您的具体设计快速确定并推荐合适的产品和解决方案。
