用于电机控制系统与设计（2）

位置和电流检测反馈

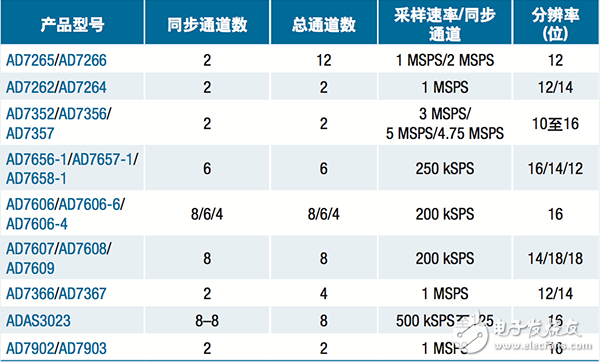

同步采样ADC

电流、电压和位置检测产品

ADI公司提供品种丰富的高性能、高分辨率、高精度、多通道组合同步采样 ADC,满足各种电机控制反馈和检测需要。小型封装双通道器件适合机器人等应用中的位置检测,或适合空间受限型IDM中的电流检测。双极性输入器 件适用于高功率应用中的电流和电压反馈。多轴设计拓扑中适合采用多通 道器件;这类器件具有快速转换时间和低延迟,因此可提供快速动态响应性能。

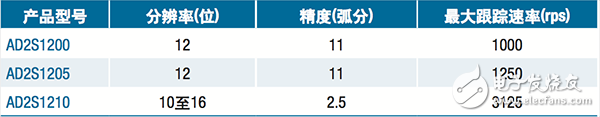

旋变数字转换器

很多电机控制系统采用可变轴旋转速度工作。为了提供最精确的位置信 息,需使用分辨率灵活的系统。AD2S1210是一款旋变数字转换器,可即时 改变分辨率。这款转换器提供了一种集成式解决方案,包括一个激励振荡 器,具有可编程频率、可编程阈值电平、极宽模拟输入范围和检测故障的 确切属性的指示信息。AD2S1210提供以更少的外部元件数实现与旋变器接口 的高级功能。

处理器

处理器价值

 ARM和DSP内核
 强大的DMA能力
 实时以太网(1588)
 高性价比

系统价值

 用于隔离式Σ-?调制器的嵌入式sinc滤波器 ? 大容量本地RAM和Flash
 快速嵌入式16位ADC

即开即用体验

 支持MATLAB?
 230 VAC和48 VDC开发平台
 强大的本地支持团队

电机控制ASSP——用于高端驱动和伺服器控制的ADSP-CM40x混合信号处理器
