电路图天天读（2）：无线充电器三种经典振荡电

　　1 电路的设计

　　对于无线充电电路来说，有三部分最主要的电路：振荡电路、放大电路和无线接收电路。这里主要讨论利用多谐振荡器组成的无线充电电路。

　　2 振荡电路

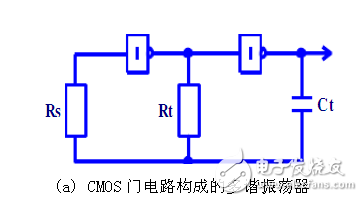

　　多谐振荡器产生振荡是最简单的振荡电路，构成振荡电路有多种方法，常见的有用COMS门电路构成的多谐振荡器，电路简单省电，但在经过实验发现振荡幅度不够，高频段更是如此。

用晶体管作多谐振荡器有两种电路：

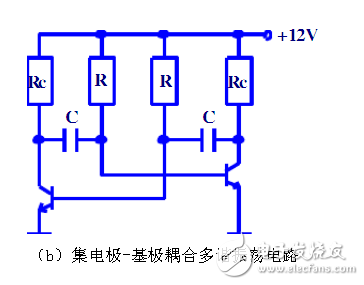

　　第一种是集电极—基极耦合多谐振荡器，这种多谐振荡器在低频段效果还可以，但在高频段就无法应用。因为集电极—基极耦合多谐振荡器的输出上升沿差，为使输出幅度稳定，两只晶体三极管工作在饱和状态，因而使电路的最高工作频率受到限制。

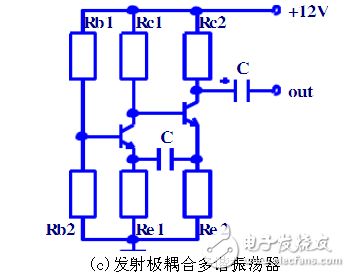

　　第二种是发射极耦合多谐振荡器，它可以克服第一种振荡器的缺点，两只晶体三极管工作在非饱和状态，提高了三极管的开关速度，从而可以得到更高的振荡频率。耦合电容接在发射极上，能改善输出波形。最后我们选用的晶体管多谐振荡器就是发射极耦合多谐振荡器，亦称射极耦合多谐振荡器。

大家如有问题，欢迎在评论处讨论。
