基于NE555开关电源插座电子设计图

　　多用途延迟开关电源插座

　　家用电器、照明灯等电源的开或关，常常需要在不同的时间延迟后进行，本电源插座即可满足这种不同的需要。

　　工作原理：

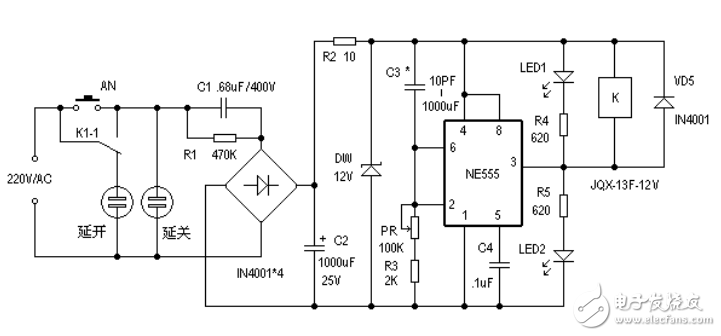

　　电路如图所示，它由降压、整流、滤波及延时控制电路等部分组成。 按下AN，12V工作电压加至延迟器上，这时NE555的②脚和⑥脚为高电平，则NE555的③脚输出为低电平，因此继电器K得电工作，触点K1-1向上吸合，这时“延关”插座得电，而“延开”插座无电。 这时电源通过电容器C3 、电位器RP、电阻器R3至“地”，对C3进行充电，随着C3上的电压升高，NE555的②、⑥脚的电压越来越往下降，当此电压下降至2/3Vcc 时，NE555的③脚输出由低电平跳变为高电平，这时继电器将失电而不工作，则其控制触点恢复原位，则“延关”插座失电，而“延开”插座得电。就这样满足了不同的需求，LED、LED2作相应的指示。

　　本电路只要元器件是好的，装配无误，装好即可正常工作。

　　延时时间由C3及PR+R3的值决定，T≈1.1C3（PR+R3）。RP指有效部分。C3可用数十pF至1000μF的电容器，（PR+R3）的值可取2K～10MΩ。C1的耐压值应≥400V，R1的功率应≥2W，AN按钮开关可选用K-18型的，继电器的型号为JQX-13F-12V。其它元器件无特殊要求。
