【ZYNQ Ultrascale+ MPSOC FPGA教程】第二十四章PS端SD卡

原创声明：

本原创教程由芯驿电子科技（上海）有限公司（ALINX）创作，版权归本公司所有，如需转载，需授权并注明出处。

适用于板卡型号：

AXU2CGA/AXU2CGB/AXU3EG/AXU4EV-E/AXU4EV-P/AXU5EV-E/AXU5EV-P /AXU9EG/AXU15EG

vivado工程目录为“ps_hello/vivado”

vitis工程目录为“ps_sd/vitis”

本章介绍使用FatFs文件系统模块读取SD卡的BMP图片，并通过DP显示。

1. FatFs简介

FatFs是一个通用的文件系统模块，用于在小型嵌入式系统中实现FAT文件系统。FatFs的编写遵循 ANSI C，因此不依赖于硬件平台。它可以嵌入到便宜的微控制器中，如 8051, PIC, AVR, SH, Z80, H8, ARM等等，不需要做任何修改。

应用程序通过API函数来调用FatFs系统模块，从而来控制SD卡这些存储设备。

FatFs 系统提供了很多 API 函数，我们在下面列举了以下我们例程中会用的的 API 函数。

f_mount - 注册/注销一个工作区域（Work Area）

f_open - 打开/创建一个文件

f_close - 关闭一个文件

f_read - 读文件

f_write - 写文件

关于 API 函数的介绍和说明，大家可以参考以下的网站进行更深一步的了解，这个网站上

给出来了每个 API 函数的使用说明和例子。

http://elm-chan.org/fsw/ff/00index_e.html

2. Vitis程序开发

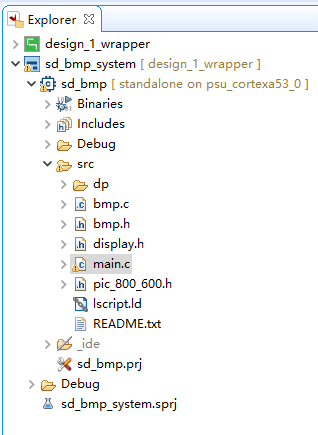

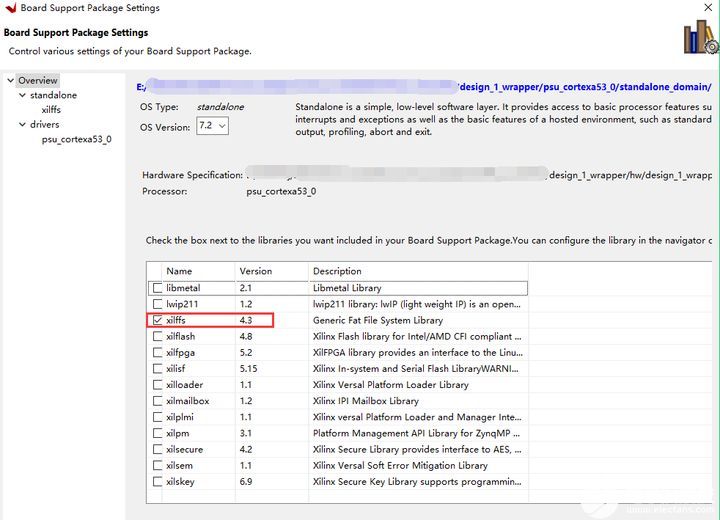

1）打开Vitis软件，我们已经为大家生成了一个sd_bmp的工程。这里需要配置BSP支持包的属性，在Board Support Package Settings里选择xilffs项，使能项目支持xilffs文件系统。

关于xilffs库是Xilinx提供的FAT文件系统支持包，用户可以调用库里的API函数实现对

SD/eMMC等设备的操作。xilffs库里主要包含FAT的文件系统(File System Files)和驱动层文件(Glue Layer Files)。

2） 关于xilffs库的介绍和应用，大家可以参考以下Xilinx官网链接：

http://www.wiki.xilinx.com/xilffs

3） 接下来我们来看sd_bmp的工程代码。在工程代码里，我们需要把 SD 卡里存储的 bmp格式的图像数据读出来，去掉图像头后放到DP的显示缓冲区中，然后实现图像在DP显示器的显示。

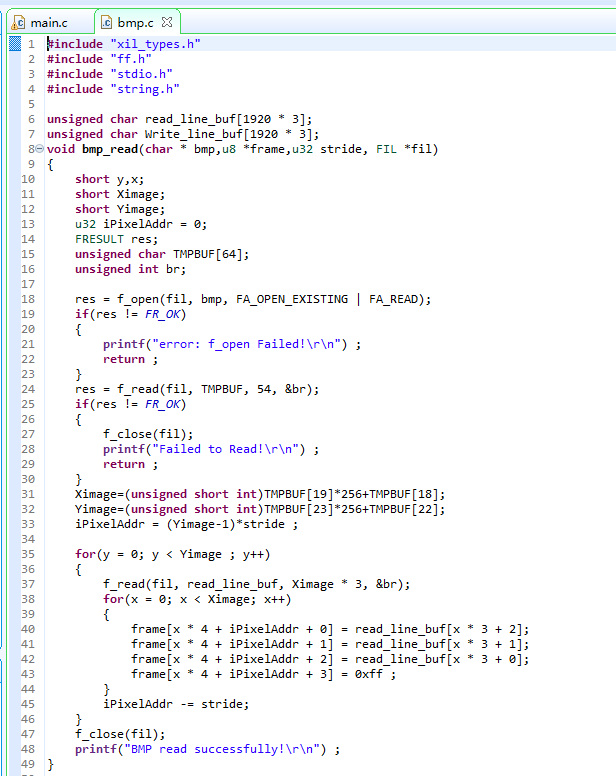

4）在bmp.c 文件里，我们添加了一个 bmp_read 的函数，在这个函数里首先用f_open函数打开一个 SD 卡里的bmp的图片文件。然后读取这个文件的前面 54 个字节，因为BMP图像文件的前面54个字节为图像头文件，里面包含了图像的像素大小信息。再一行一行的读取图像数据存到DP的 frame 显示缓冲区中。

由于BMP的存储是上下颠倒的，因此在bmp_read函数中调整了顺序，存入frame缓存区。

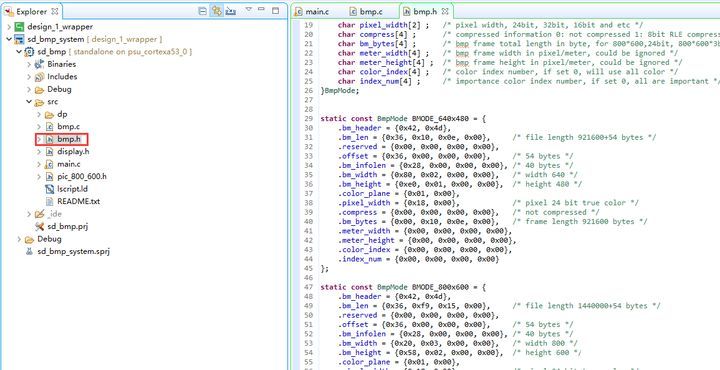

5）同时我们也准备了BMP文件头结构体，以及一些常用分辨率的图像头设置，放在bmp.h文件中。

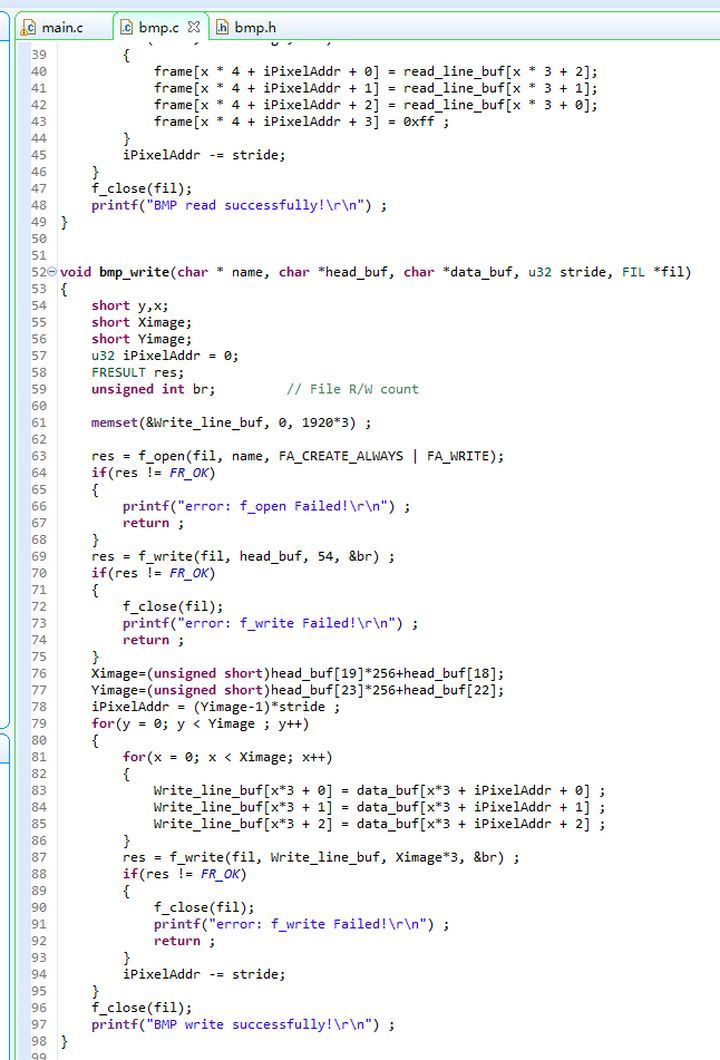

6） 结合之前小猫图片的显示，将小猫图片保存成bmp格式，保存到SD卡里，在bmp_write函数中，结合bmp头和bmp数据，保存到SD卡。

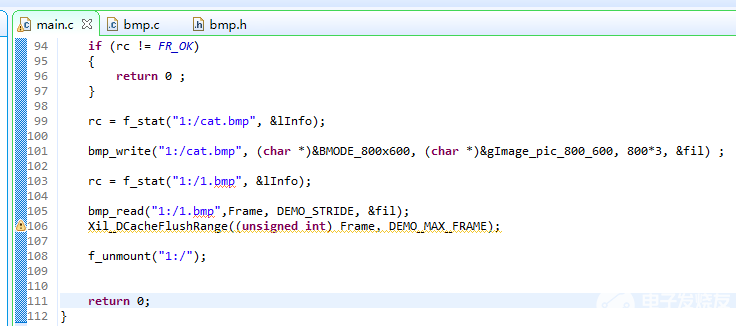

7） 在main函数里，调用bmp_read函数实现一副图像从SD卡读取到DP显示缓冲的存储，这里的 BMP 图像的文件名1.bmp需要和存储在SD卡里的文件名一样。用bmp_write，将小猫图片写入SD卡。

3.板上验证

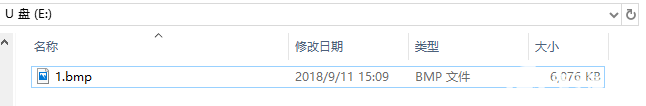

1) 首先需要先存一副1920*1080像素，24bit的BMP文件到SD卡里，文件名为1.bmp（文件在工程目录下），开发板断电情况下，把SD卡插入卡座里。

2) 开发板连接DP显示器，然后上电，下载程序运行之后我们可以在DP显示器上显示SD卡里存储的1.bmp文件的图像。

3) 之后可将开发板断电，将SD卡插到电脑上，可以看到多了CAT.BMP
