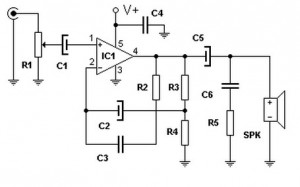

基于TDA2003的10W音频放大器电路图

该电路仅使用一个有源集成电路 TDA 2003 作为组件，即可向 2 至 8 欧姆的负载提供高达 10W 的音频功率。

如通常的集成电路TDA2003，应放置适当的散热片，以防止IC的温度对内部元件的损坏。

10 W 音频放大器电路需要电流至电压 V max 18VDC 2A 才能正常工作。

该低功率音频放大器是在4Ω工作负载的最佳点获得的。这些条目必须至少为 1Vpp 才能实现此性能。

10 W 音频放大器零件清单：

R1：100k 电位器

R2：47 Ω

R3：220 Ω

R4：2.2 Ω R5：

1 Ω

C1：2.2 uF

C2：470 uF

C4：100 nF

C5：1000 uF

C6：100 nF

C3：47 nF

IC1：T DA2003

4 Ω扬声器SPK
