有线电视放大器电路图讲解

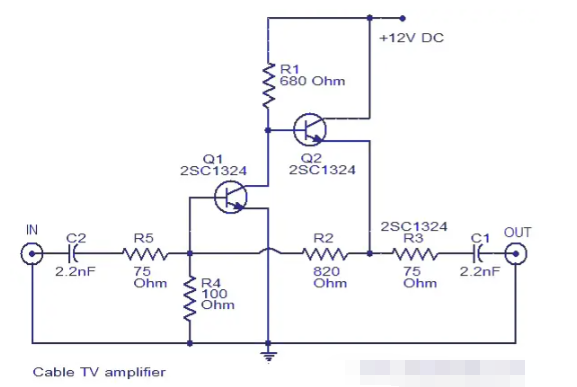

这是一个非常简单的有线电视放大器，使用两个晶体管。该放大器电路最适合使用75欧姆同轴电缆的有线电视系统，工作频率高达150MHz。晶体管T1执行放大工作。该电路的增益可预期高达20dB。T2作为发射极跟随器接线以增加电流增益。

该电路可以组装在Vero板上。

使用12VDC为电路供电。

晶体管的类型不是很关键。

任何中等功率的NPNRF晶体管都可以代替T1和T2。

这只是一个基本电路。不要将其与市场上可用的高质量有线电视放大器进行比较。
