多通道音频混合电路图解

此调音台电路使用LM3900IC，但不是专业的音频DJ调音台。该IC包含四个集成的诺顿放大器。使用四个运算放大器的优点是它们只需要一个电源。由于该放大器电路是电流控制的，因此直流偏置取决于反馈耦合。

示意图显示了反相AC-诺顿放大器。直流输出必须设置为电源的50%。在这种情况下，可以实现最大输出而不会失真（也称为通过过驱的对称限制）。

在设计此迷你音频混音器电路图时，您可以自由选择电阻R2的值（混音器原理图中为100k）。通过R2/R1的比值设置交流电压放大系数。要正确设置放大器增益，请选择R4=2R2的值（R2值的两倍）。

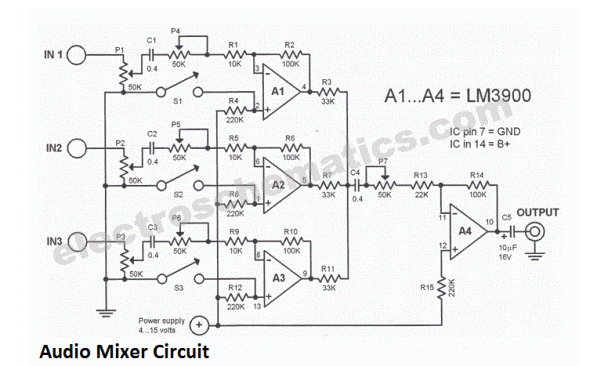

图1.0显示了使用三个诺顿运算放大器的3通道混音器电路。输入电平可通过电位计P1或P3设置。此外，每个输入电平都可以在微调器电位器P4至P6的帮助下进行修整，以使每个输入适应源。运算放大器同相输入端的电阻用作直流偏置，并将直流输出设置为该供电混音器的电源的50%。所有三个输入信号均由第四个运算放大器A4通过电阻R3、R7和R11求和。逗号音量电平通过电位计P7进行调节。

您可以通过开关S1和S3打开或关闭输入通道。输入通道在关闭开关时关闭。也可以用晶体管栅极代替这些机械开关。通过这样做，您可以构建一个模拟多路复用器电路，该电路可以通过多个输入轻松扩展。

3通道调音台PCB和零件布局

img数据-懒惰-回退=“1”解码=“异步”加载=

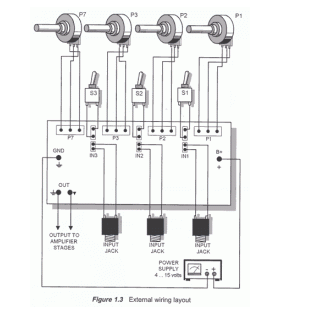

调音台外部布线布局

混音器电路图
