立体声音频开关电路图详解

该立体声音频开关电路允许仅用一个开关选择四个立体声通道中的一个。内部开关可通过CMOS组件实现。

每个开关输入包括一个分压器，以允许开关在线性区域工作的特性，这确保了低音频信号失真。

通过立体声开关电路将在1V时流动5 mA的电流强度。该电压可以增加到15V。

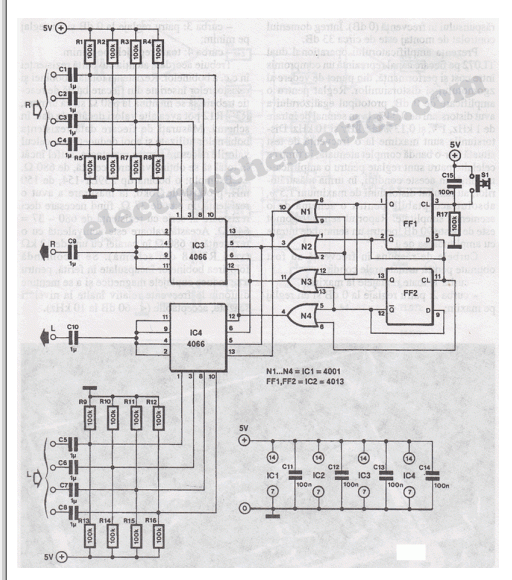

立体声音频开关电路原理图

音频立体声开关IC

N1 ...N4 = IC1 = 4001

FF1， FF2 = IC2 = 4013

IC3 = IC4 = 4066
