远翔FP6277：7A同步整流PWM升压IC

FP6277是一个带有PWM/PSM控制的电流模式增压直流-直流转换器。它的PWM电路与内置的30mΩ高侧开关和30mΩ低侧开关，使该调节器的功率高效。内部补偿网络还将外部组件计数最小化到只有6。一个内部的0.6V电压被连接到误差放大器，非反相输入器作为精度参考电压。内置的软启动功能可以减少涌入电流。

特色

➢PWM/PSM控制

➢输入电压范围：2.4V~4.5V

➢可调输出高达5.3V

➢关机电流：<1uA

➢振荡器频率：500KHz

➢参考电压：0.6V+/-2%

➢关机期间断开负载

➢周期电流限制

➢低RDS（开启）：30mΩ左右

➢保护：OTP、OCP、SCP

➢内部补偿

➢内部软启动：7ms

➢封装：SOP-8L(EP)

应用案例

1、移动电源：用FP6276给电池升压5V3A给USB口供电

2、便携设备：用FP6276给电池升压5V3A给USB口供电

2、小家电：用FP6276给电池升压5V3A给USB口供电

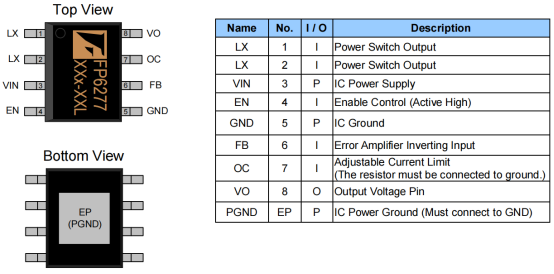

封装脚位

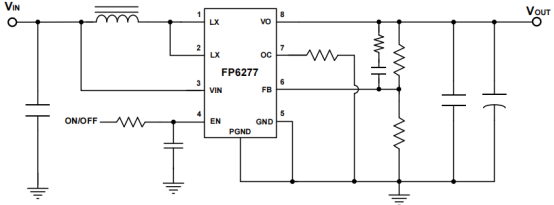

应用电路图
