远翔FP6291：2.5A电流模式PWM升压IC

FP6291是一个电流模式增压直流-直流转换器。它的PWM电路内置0.2Ω功率MOSFET使该调节器高效。内部补偿网络还可以最小化多达6个外部组件计数。误差放大器的非反相输入连接到一个0.6V的精度参考电压，内部的软启动功能可以降低涌入电流。FP6291可在SOT23-6L软件包中使用，并为应用程序领域提供节省空间的PCB。

特色

➢可调输出高达12V

➢内部固定PWM频率：1.0MHz

➢精密反馈参考电压：0.6V（±2%）

➢内部0.2Ω，2.5A，16V MOSFET

➢关机电流：0.1μA

➢过温保护

➢过电压保护

➢可调过电流保护：0.5A~2.5A

➢封装：SOT23-6L

应用案例

1、移动电源：用FP6291给电池升压5V1A给USB口供电

2、便携设备：用FP6291给电池升压5V1A或12V0.5A驱动负载

2、台灯：用FP6291给USB 5V升压6V9V12V驱动灯珠

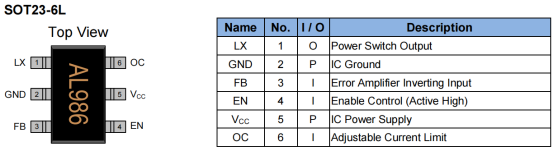

封装脚位

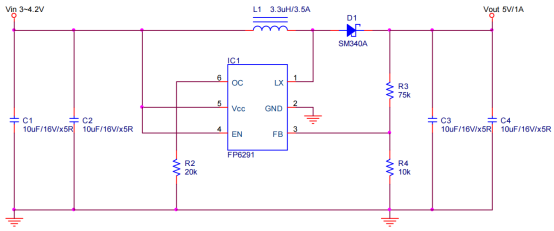

应用电路图
