远翔FP6296：10A电流模式PWM升压IC

FP6296XR-G1是一颗电流控制模式升压转换器，脉波宽度调变(PWM)，内置 15mΩ/10A/15V MOSFET，能做大功率高转换效率，周边元件少节省空间，适合用在行动装置，宽工作电压 2.7V~12V，单节与双节锂电池都能使用，精准反馈电压 1.2V(±2%)，过电流保护透过外部电阻调整，电流控制模式让瞬时响应与系统稳定性佳，轻载进入省电模式(Skip Mode)，达到轻载高效率，封装为 SOP-8L(EP)。

特色

➢ 工作电压范围 2.7V~12V

➢ 可调输出电压最高 13V

➢ 固定工作频率 400kHz

➢ VFB 反馈电压 1.2V(±2%)

➢ 内置 15mΩ,10A,15V MOSFET

➢ 关机耗电流最大 1μA

➢ 过温保护 150℃

➢ 内置软启动

➢ 可调整过电流保护 2A~10A

➢ 封装 SOP-8L(EP)

应用案例

1、移动电源：用FP6296给电池升压给USB口供电

2、便携设备：用FP6296给电池升压5V-12V驱动30W以内负载

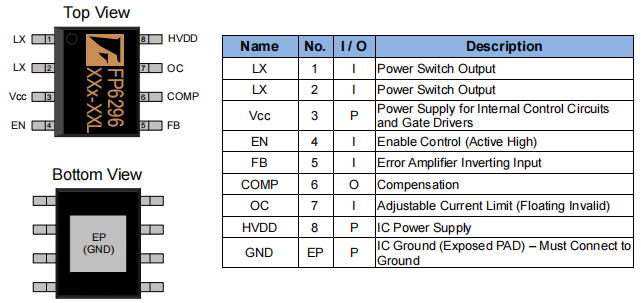

封装脚位

应用电路图
