远翔FP6293：3.5A电流模式PWM升压IC

FP6293是一个电流模式增压直流-直流转换器。它的PWM电路内置0.14Ω功率MOSFET使该调节器高效。内部补偿网络还可以最小化多达6个外部组件计数。误差放大器的非反相输入连接到一个0.6V的精度参考电压，内部的软启动功能可以降低涌入电流。FP6293可在DFN-8L/SOP-8L(EP)软件包中获得，并为应用程序领域提供节省空间的PCB。

特色

➢ 可调输出高达13V

➢内部固定PWM频率：1.0MHz

➢精密反馈参考电压：0.6V（±2%）

➢内部0.14Ω、3.5A，18V MOSFET

➢关机电流：0.1μA

➢过热保护

➢过电压保护

➢可调过电流保护：0.5A~3.5A

➢封装：DFN-8L，SOP-8L(EP)

应用案例

1、移动电源：用FP6291给电池升压5V2A给USB口供电

2、便携设备：用FP6291给电池升压5V2A或12V1A驱动负载

2、汽车应急电源：用FP6291给电池升压12V启动汽车

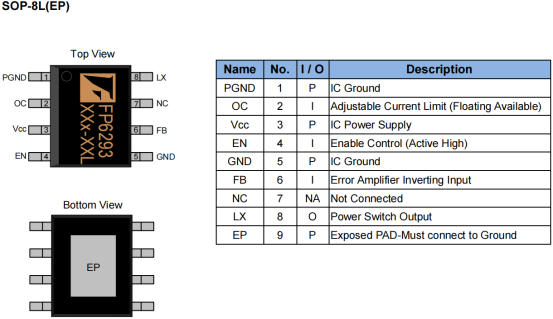

封装脚位

应用电路图
