基于晶体管TIP41的4W音频放大器电路

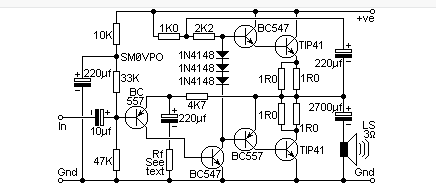

该 4 W 音频放大器电路使用 TIP41 作为最后级放大器。该放大器电路可以在 4 欧姆扬声器下提供 4 瓦的功率。晶体管 TIP 41 与布置在达林顿的 BC547 和 BC557 相结合。多余的达林顿组合将提供更大的电流增益。

该音频放大器电路包括低功耗放大器，适用于CD播放器，MP3播放器，音频计算机/笔记本电脑等。这里显示的所有组件都以低廉的价格在市场上轻松找到。

实际上，TIP41晶体管在运行时不需要加热来减少热量。但是，为防止损坏，如果您有一块铝板，请在 TIP41 晶体管上安装很少。这将使放大器性能更稳定。

Rf是用于调节增益的反馈电阻。在该音频放大器电路中，电阻Rf的值为4K7，以产生4瓦功率。
