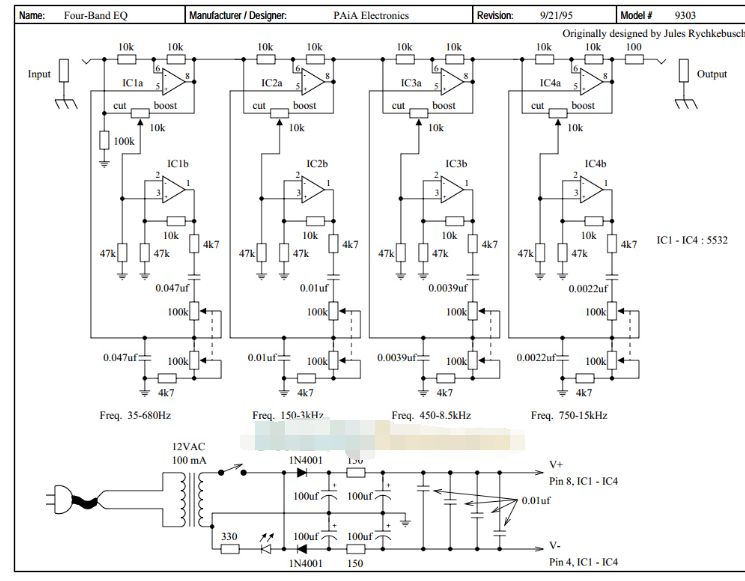

用于提高音频质量的4频段均衡器电路

这种4频段均衡器电路用于在输入信号被放大器放大之前提高音频质量，特别是在音频保真度方面。均衡器电路还可以减少不需要的音频频率，并放大所需的音频频率。

均衡器电路在 12VDC 对称模式下工作。为了最大限度地产生声音，必须正确调节所使用的电源。您可以使用基于电源的稳压器 LM7812 和 LM7912。

电源电路中包含的0.01 uF电容器用于消除高频和杂散电流。由于均衡器电路不需要大电流，因此100mA变压器足以操作该均衡器电路。该均衡器电路的频率范围为低频：频率35-680Hz;中频：频率150-3kHz;中/半高频：频率450-8.5kHz;高音频频率：频率750-15kHz。
