100W基本MOSFET放大器电路图和PCB布局

这种100W基本MOSFET放大器电路结构简单，可以以相对较低的成本构建。该放大器电路可用作通用HiFi放大器和吉他放大器等。

这款 100W 基本 MOSFET 放大器电路可在 8 欧姆扬声器负载下产生 100 瓦均方根功率，在 4 欧姆负载下可产生 160 瓦有效值功率。在100瓦功率下，产生的放大器失真水平非常小，仅为0.1%。

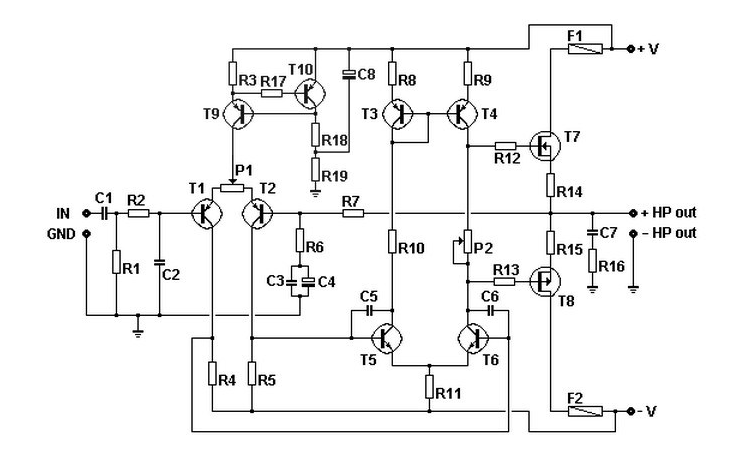

100W 基本 MOSFET 放大器电路图和 PCB 布局

印刷电路板布局

第一个放大由晶体管T1和T2组成，被构造为差分放大器，其电流源可通过电阻R3调节。电位计P1用于调节直流电压放大器输出。P1将设置在放大器输出端的直流电压应接近0V。

该MOSFET放大器电路的输入灵敏度为1.2伏，增益由R6 / R7确定，是所获得结果的27倍。晶体管T5和T6将构成第二个差分放大器。这将提供差分放大器电平的最佳功率。

该放大器电路有几个优点，其中之一是非常好的线性度水平。MOSFET晶体管的最终电平工作在AB类，电位计P2的设置必须设置为在静态达到50 mA至100 mA时。

设置极点 P2 的方法是将 P2 旋转到最小位置。此外，mV-DC万用表放置在R14和R15之间。然后将 P2 转动一点，直到电压表读数为 +/- 16.5 mV。

保险丝 F1 和 F2 将保护 MOSFET 放大器免受短路。该放大器电路所需的电源在 45 VDC 至 55VDC 之间，采用对称系统。为了使MOSFET放大器电路具有高精度，我建议使用所有具有1%容差1/4瓦金属膜的电阻器。
