带音调控制和低音滤波器的2.1前置放大器电路图

立体声前置放大器2.1，音调控制+低音炮，有用的前置放大器电路，用于有源盒，结合功率放大器。它有一个用于低音炮通道的低音滤波器和一个带有低音/中音和高音音调控制的立体声通道。卫星扬声器和低音炮具有独立的音量调节功能。

关于 2.1 前置放大器

P1设置总音量，C6将音频信号耦合到IC1A放大器，配置为逆变器，1.5增益与缓冲器一起工作。IC2A通过低音和高音选项形成音调控制。P2 调节卫星扬声器的输出音量。R17和R18将立体声信号连接到放大器IC3A，配置为同相和增益11，必要时可以改变增益。IC3B是截止频率为49Hz的高通滤波器，IC4A是截止频率为157Hz的低通滤波器，IC4B是低通滤波器，通过P6在58Hz至157Hz范围内可调节截止频率，P5调节低音通道的音量。

这里我用的是JRC原装的NJM5532运算放大器，你可以使用任何双运算放大器。

电源采用DB-1封装的整流桥，可以是DB102、DB103、DB104、DB105、DB106或DB107。对于过滤，我们使用 C23、C24、C12、C13、C27、C28、C21、C22、C25 和 C26。我们使用稳压器 LM7812 和 LM7912，您可以选择使用 3 mm LED 来指示电源状态。变压器应为12 + 12至15 + 15 VAC的双类型。 避免使用为功率放大器供电的同一变压器。

该前置放大器可以与我们在此处发布的几个放大器一起使用。您可以重复使用烧坏的家庭影院扬声器，可以选择使用低音炮和两个或更多卫星扬声器。

带音调控制和低音滤波器的 2.1 前置放大器示意图

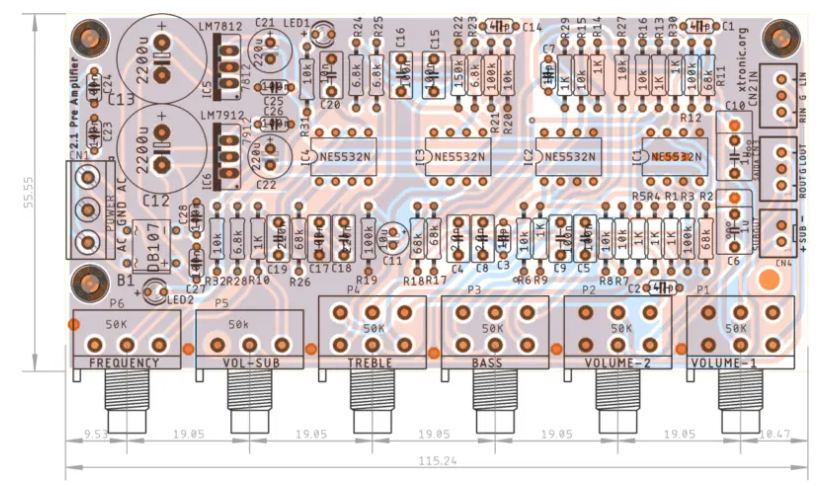

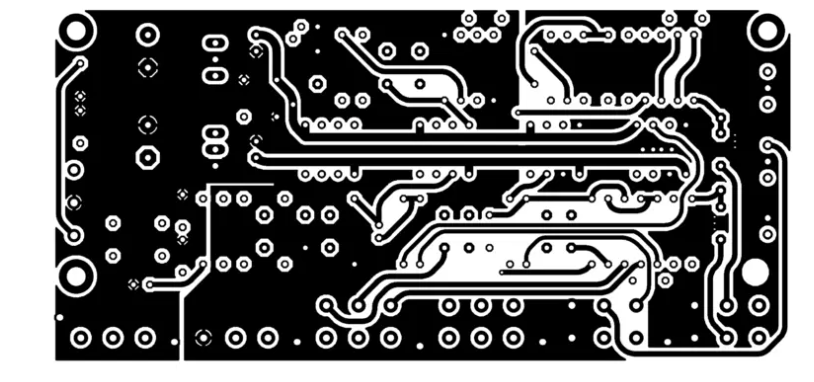

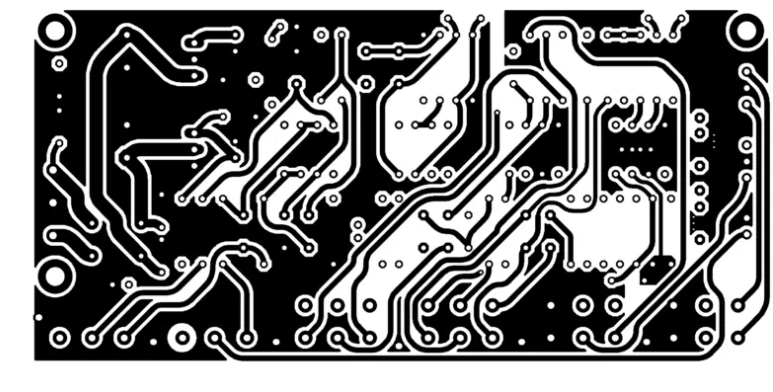

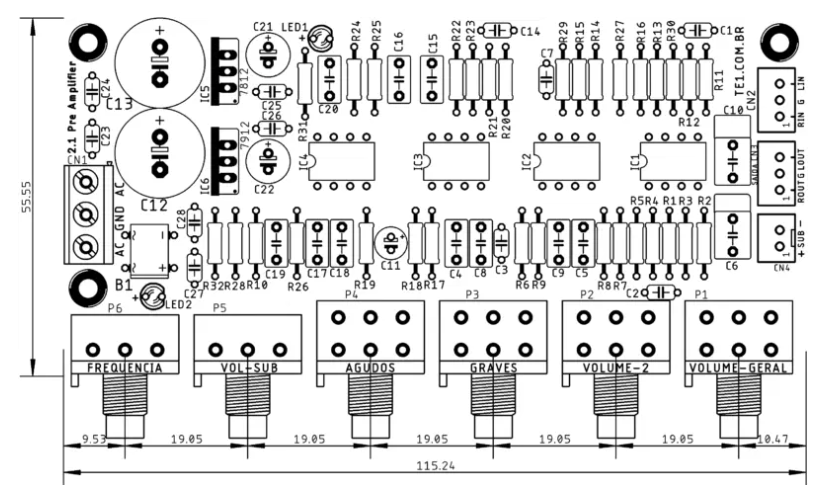

具有音调控制和低音炮输出的前置放大器的印刷电路板
