用于放大器的简单嗡嗡声滤波电路

下面讨论了一个简单的嗡嗡声滤波器电路，它可以安装在音频输入源和功率放大器之间，以便音频信号中任何可能的电源嗡嗡声频率都被阻挡，只允许干净的音频通过。

介绍

顾名思义，嗡嗡声是一种令人不安的低音量嗡嗡声，这是由于 50 Hz 或 60 Hz

电源频率从市电交流线路泄漏到直流电源中引起的。由于这种嗡嗡声进入直流电源线，因此很容易被感应到相关的输入音频信号中。

当该音频信号被功率放大器放大时，嗡嗡声也会成比例地放大，从而在放大器的放大音频输出中产生不希望的和烦人的嗡嗡声。

通过在50 Hz的嗡嗡声频率下采用陷波滤波器，所提出的嗡嗡声滤波电路试图解决与电源引起的嗡嗡声噪声相关的一些困难。

任何现有的音频信号都将在此 50 或 60 Hz 电源频率下静音。在陷波两侧的频率处，响应将恢复到未衰减的输入电平。

调谐电路的幅度响应的带宽或窄度 - 该电路中的RC结构产生，由“Q”或品质因数决定。

该电路的Q值决定了陷波的窄结构，因为该电路被设计为像专用陷波滤波器一样工作。

该嗡嗡声滤波电路电路的频率响应将通过高-Q陷波在陷波频率附近迅速崩溃。陷波中心频率左右一点的频率将不受影响。如果Q值较低，陷波频率两侧的频率将被静音。

使用高Q值电路时，陷波频率处的实际衰减大于低Q值电路。高Q值电路的缺点是器件值的微小变化（例如由温度波动引起的变化）会影响中心频率。

电路的频率调谐也非常关键。具有较小Q值的电路受此缺点的影响较小。用于该嗡嗡声滤波电路的Q值在重要的调谐和漂移效果要求之间取得了平衡，以及对其余频率影响最小的强陷波衰减。

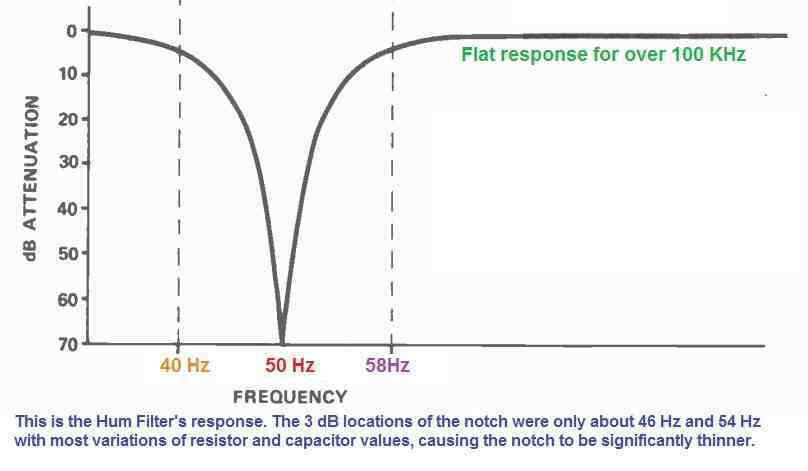

陷波中心频率50 Hz处的最大衰减约为80 dB，但在40 Hz和58 Hz时，衰减仅为3

dB。您可能会发现对系统的低音响应有一些听觉影响，尽管影响很小。

电路的工作原理

“双-T”陷波滤波器由电容C3、C4和CS以及电阻R3、R4、R8和预设PR1构成。条件 C3 = C4 = C5 / 2 是双胞胎 -T

正常工作所必需的。

此外，对于电阻，要求R3 + PR1 = R4 = 2R8

如果要开发一个漂亮的深陷波滤波器，则应以合理的精度满足上述参数。该预设在一定程度上补偿了零件值不匹配，并预测陷波可能会调谐到需要消除的精确嗡嗡声频率。然后，陷波的频率由以下公式确定：

f = 1 / 2πR4C4

晶体管设置为发射极跟随器，这意味着它没有电压增益，但向陷波提供反馈，以将Q值提高到合理的限值。
