基于TDA1554的立体声放大器电路

在本项目中，让我们了解一个简单的立体声放大器电路。这个简单的电路采用飞利浦的 4 个 B 类音频放大器 IC 设计，即 TDA1554。放大器电路通常设计起来很痛苦，因为您必须考虑许多因素。

立体声放大器的设计 电路

这是使用IC TDA 1554的强大高质量立体声放大器的电路图。该电路只有很少的元件。该电路最适合使用 4 欧姆扬声器。

TDA1554 是菲利普斯的一款 4 x 11 瓦集成 B 类音频放大器。由于IC可以在12V下工作，因此在车载音响系统中应用很多。TDA1554具有许多良好的功能，如热保护、反极性保护、抛负载保护、短路对地保护、出色的纹波抑制、无开关开/关砰砰声等。IC可以以单端或BTL（桥接负载）配置接线，在本电路中，后者使用。

笔记

IC必须连接到散热器。还可以另外使用电脑柜风扇（不是必需的）。任何更好的冷却更好的性能。该电路在全音量下大约在12 V时消耗5A电流。因此，电源必须大于5A。可以使用高达 18 V 的电压，从而提供更多的功率提升。常用的是12 V。

零件清单

R1 39K 1/4 瓦电阻 C1，C2 10uf 25V 电解电容器 C3 100uf 25V 电解电容器 C4 47uf 25V 电解电容器 C5 0.1uf 25V 陶瓷电容器

C6 2200uf 25V 电解电容器 U1 TDA1554 双通道音频放大器芯片

MIS 散热器，用于

U1，接线柱（用于输出），RCA 插孔（用于输入）

立体声放大器电路图

该功率放大器项目的电源。

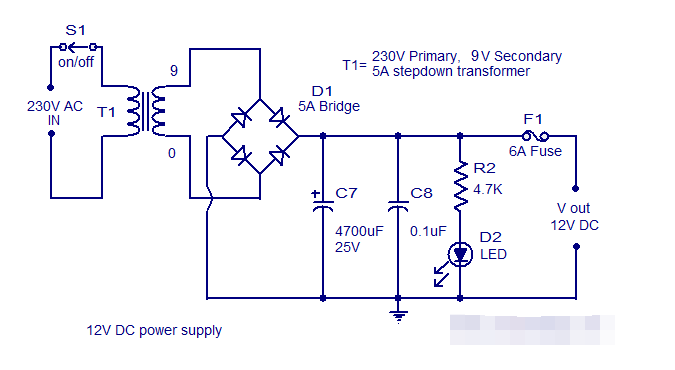

本项目12V 5A电源
