基于NE5534的12W音频功率放大器电路

该音频功率放大器电路具有低功率输出，但最终的音质非常出色。NE5534 IC 具有高速和极低失真，因此 IC NE5534 配置为用作前置放大器。

输入信号由IC NE5534放大，然后通过v-mosfet晶体管技术放大放大器的最终电平。二极管 D3 和 D4 功能用于输入相位的 Q1 和 Q2。

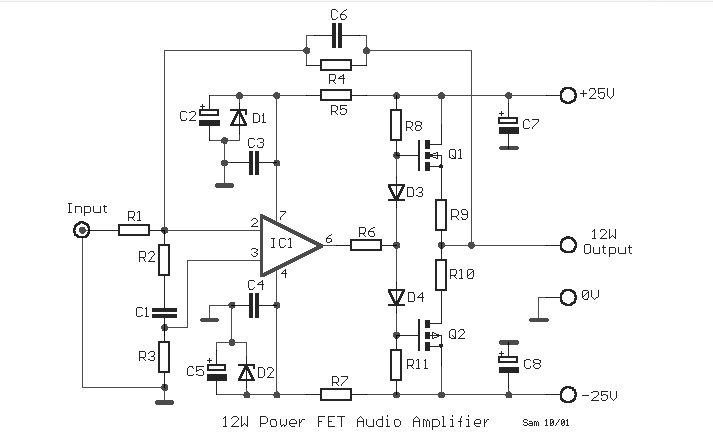

为了使这种音频功率放大器电路能够很好地工作，它需要25V对称电压电源，电流为2安培。根据如图所示的电路配置，该放大器电路能够在 4 欧姆负载下产生 12 瓦的功率。

基于12W音频功率放大器的FET技术规格

输出功率 – 12W 在 8Ω 中（最大值）

输入灵敏度 – 3.2V 均方根值（最大值）

温度 – 0.002% （1KHZ）

频率响应 – 直流 – 100 KHZ （-3dB）

基于 12W 音频功率放大器的 FET 器件列表：

R1= 33科姆

R2= 6.8科姆

R3= 22科姆

R4= 100科姆

R5-7= 1科姆

R6= 330欧姆

R8-11= 10科姆

R9-10= 0.47欧姆 2W

C1= 1nF 63V

C2-5= 47uF 40V

C3-4= 100nF 63V

C6= 4.7pF 陶瓷

C7-8= 100uF 40V

D1-2= 18V 0.5W 齐纳二极管

D3-4= 1N4148

IC1= NE5534

Q1= 2SK135

Q2= 2SJ50
