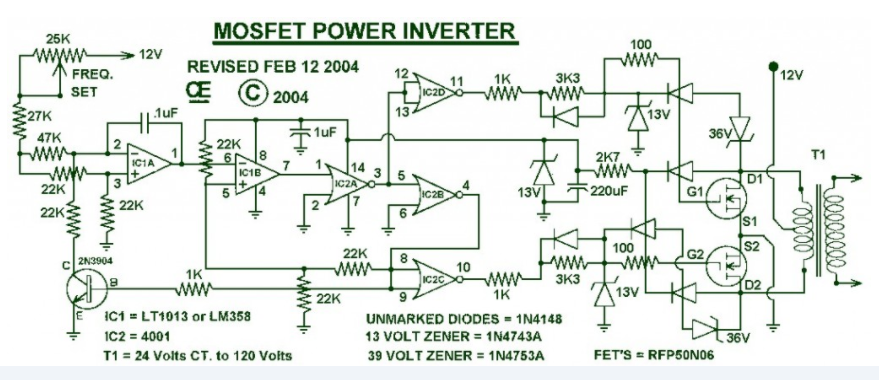

基于MOSFET RFP50N06的功率逆变电路

这是基于MOSFET RFP50N06的功率逆变电路。逆变器能够处理高达 1000W 的负载，这取决于您的电源逆变器变压器。RFP50N06 Fets 的额定电流为 50 安培和 60 伏特。冷却 MOSFET 需要散热器。您可以添加一些并联连接的 MOSFET 以获得更多功率。建议在电源线上安装“保险丝”，并在通电时始终连接“负载”。

这种逆变电路的优点：

通过使用适当的变压器，可用于宽范围的电源电压。

通过使用适当的匝数比，可用于提供广泛的输出电压。

输出频率可调且稳定。

标准降压变压器（反向连接）可用于较低功率的公平结果。

通过添加“并行输出 Fets”和大型变压器，可以大大增加功率。

100W功率逆变器注意事项

该电路将提供非常稳定的“方波”输出电压。

操作频率由电位器决定，通常设置为 50 或 60 Hz，具体取决于您居住的地方。

可以使用一些“现成的”变压器，但效果不佳。或者您可以为自己定制风以获得最佳结果。

额外的 MosFets 可以并联以获得更高的功率。

建议在电源线上安装“保险丝”，并在通电时始终连接“负载”。

保险丝的额定电压应为 32 伏，每 100 瓦输出应约为 10 安培。

电源线必须足够粗，才能处理这种高电流消耗！

应在 RFP50N06 Fets 上使用适当的散热器。这些 Fets 的额定电流为 50 安培和 60 伏特。

** 如果您愿意，可以替换其他类型的 Mosfet。

LT1013 提供比 LM358 更好的驱动器，但它是您的选择。

电源变压器必须能够处理选定的功率输出。此外，Mos-Fets 还需要适当的散热器。

使用重建的微波变压器，如下所示，它应该处理最大约 500 瓦。它需要在初级上进行大约 18 圈的 Center-Tapped。要处理 500 瓦，需要使用 5 AWG 电线。相当沉重的东西，但这种功率的电流消耗也是如此。

简化操作是：IC1A和IC1B，与IC2A和IC2B以及晶体管组成一个压控振荡器，其频率通过25K欧姆电位器调节。IC2C 和 IC2D 是缓冲器，驱动 Mos-Fets，彼此异相。

13 伏齐纳管稳定电源电压并限制信号，而 36 伏齐纳管限制来自变压器的尖峰。

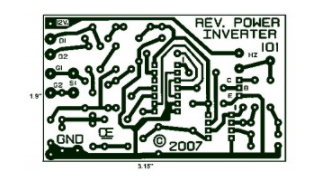

1000W功率逆变器PCB布局设计：
