分享一个不错的汽车喇叭电路

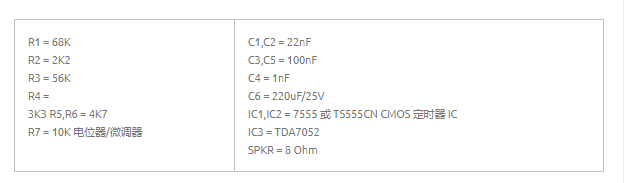

下图是汽车喇叭的原理图，你可以试试这个电路来改装你的汽车……元件清单

汽车喇叭电路说明：

该汽车喇叭电路再现了现代汽车喇叭的声音。它主要是为模型和玩具而创建的，但应用高输出能量音频放大器 IC，它也可以在更复杂的项目中实施。

电路操作

要获得逼真的汽车喇叭声，两种不同的音调混合在一起是必不可少的，它们输入的音程应该是所谓的小三度（在音乐方面）。这可以通过两个 7555 CMos 定时器 IC 来实现，它们连接为非稳态多谐振荡器，并分别产生约 440Hz 和 523Hz 的方波。这些频率应该非常精确，因此您的定时电阻器所需的不常见值是通过串联两个常用值电阻器来获得的。

IC1 （440Hz） 和 IC2 （523Hz） 产生的方波频率通过 R5 和 R6 混合，并由 C3、C4 和 R7 整形，以获得更逼真的音调。产生的复合音频信号最终被发送给音频功率放大器 IC3，后者又驱动扬声器。需要调整 R7 以获得令人满意的输出电平。

汽车喇叭电路注意事项：

扬声器可以是任何形式和直径。当然，如果选择 TDA7052 音频功放 IC，它至少需要承受至少 1 瓦的能量。

使用 TDA7052 IC 是因为它允许最少的部件数量和非常出色的功能。想要使用独特的音频功率放大器 IC，您可以选择效率低得多但很容易找到的 LM386（请参阅 Cuckoo-song Generator 项目）。

在任何情况下，尝试一个大尺寸的设备，作为获得最佳结果的一种方式。

需要更有效的放大器芯片，可以使用 TDA2003 10W 车载收音机音频放大器 IC 或 TDA1516BQ 24W BTL 车载收音机功率放大器 IC 。
