基于M66T旋律发​​生器的电路图解析

这是用单节 1.5 电池播放歌曲的非常简单的方法。您可以为礼品配件构建此电路。礼物打开后会播放一首歌，简单又便宜对吧。它只使用一个小芯片，它会生成一首已经植入芯片内的歌曲。

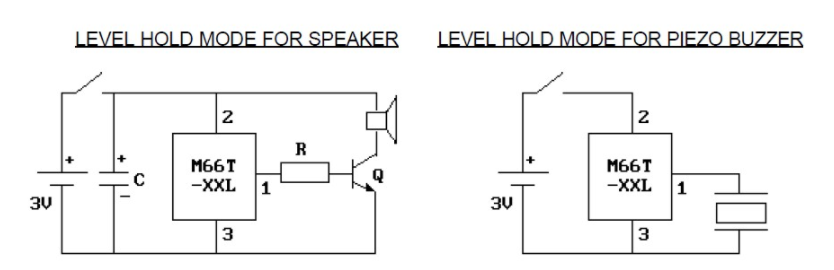

旋律发生器电路图：

元器件清单：

C = 1uF

R = 4.7KW

Q = 2SC9013

关于IC M66T系列：

M66T 系列是 CMOS LSI 设计的旋律发生器 IC，用于电话和玩具应用。它有一个为音乐表演而编程的片上 ROM。该器件采用 CMOS 技术生产，功耗极低。并且通过内置 RC 振荡器，只需几个附加组件即可构建紧凑的旋律模块。

M66T 引脚分配：

Pin 1 （O/P） 旋律输出

引脚 2 （Vdd） 正电源

引脚 3 （Vss） 负电源

以下是M66T系列及其系列生成的歌曲：

M66T-01L ： 铃儿响叮当+圣诞老人来镇上+祝你圣诞快乐

M66T-05L ： 甜蜜的家

M66T-09L ： 婚礼进行曲（门德尔松）

M66T-19L ： 给爱丽丝

M66T-68L ： 这是一个小世界
