如何使用TDA2822构建一个音频放大器电路

音频放大器是一种电子电路，可将低功率音频信号放大到适合驱动扬声器的电平。这些放大器用于无线通信和广播，以及各种音频设备。放大器有很多类别，我们之前已经构建了很多音频放大器电路，从小型10W放大器到重型100W功率放大器。

在这个项目中，我们将使用TDA2822IC构建一个音频放大器，这是一种非常流行的双通道音频放大器，通常用于构建大功率音频放大器。TDA2822放大器电路将具有一个TDA2822放大器IC，并且能够通过音量控制驱动两个扬声器。此外，我们的放大器板的音频输入可以直接从音频插孔提供。为了在PCB上构建这个TDA2822立体声放大器，我们用PCBWay制造了我们的PCB板，我们将在这个项目中进行组装和测试。

所需组件

TDA2822放大器IC

电容器（2×1000µf、4×10µf、2×0.1µf、1×100µf）

电阻器（4×100Ω）

螺丝端子（3×2针，1×3针）

2×10K电位器

TDA2822双路功率放大器IC

TDA2822是一款双路低功耗音频放大器IC，可配置为立体声模式或桥接模式。它提供低交叉失真、低静态电流，并采用8引脚塑料双列直插式封装。该IC可在3V至15V的宽电源电压范围内工作。它专为便携式收音机和晶体管组而设计。在立体声模式下，它可以在6V电源电压下向4欧姆扬声器提供每声道0.65W的输出功率，在6V电源电压下向8欧姆扬声器提供每声道0.38W的输出功率。

TDA2822规格：

供电电压：3-15V

输出功率：3.2瓦

音频-负载阻抗：8欧姆

增益：39分贝

工作电源电流：12mA

Ib-输入偏置电流：0.1uA

PSRR-电源抑制比：40dB

低交叉失真

。低静态电流

。桥接或立体声配置

TDA2822立体声音频放大器电路

完整的TDA2822放大器电路如下图所示。原理图是使用EasyEDA绘制的。除了TDA2822MIC外，它还使用了两个电位器，两个扬声器，以及一些电容和电阻。

左扬声器（Speaker1）通过电解电容C8连接到IC的输出脚1。右扬声器（Speaker2）通过电解电容C7连接到输出脚2。反相输入引脚（Pin5和Pin8）通过滤波电容C1和C3接地。同相引脚（Pin7和Pin6）是输入引脚，通过电解电容C10和C11连接到电位器。连接电容器C10和C11以阻止任何直流分量从放大器IC传递到输出负载。在这种情况下，从放大器到负载（即扬声器）的任何直流分量都可能损坏它或在输出音频中产生噪声或失真。Pot1和Pot2用作两个扬声器的左右声道音量控制。引脚2连接到直流电源，引脚4连接到地。电解电容C2跨接在VCC和接地引脚用作滤波电容器。

为TDA2822立体声放大器板制造PCB

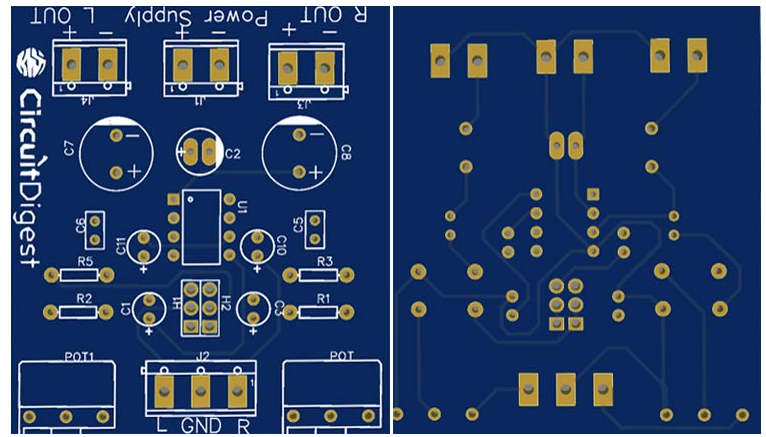

原理图完成后，我们可以继续布置PCB。您可以使用您选择的任何PCB软件来设计PCB。我们已经使用EasyEDA为这个项目制造PCB。通过从“Layers”窗口中选择层，您可以查看PCB的任何层（Top、Bottom、Topsilk、bottomsilk等）。除此之外，您还可以查看PCB的3D模型视图，了解它在制造后的外观。下面是PiMotorDriverHATPCB顶层和底层的3D模型视图。

组装TDA2822立体声放大器板

我们收到了包装整齐的TDA2822PCB板，PCB质量一如既往地好。板子的顶层和底层如下图所示：

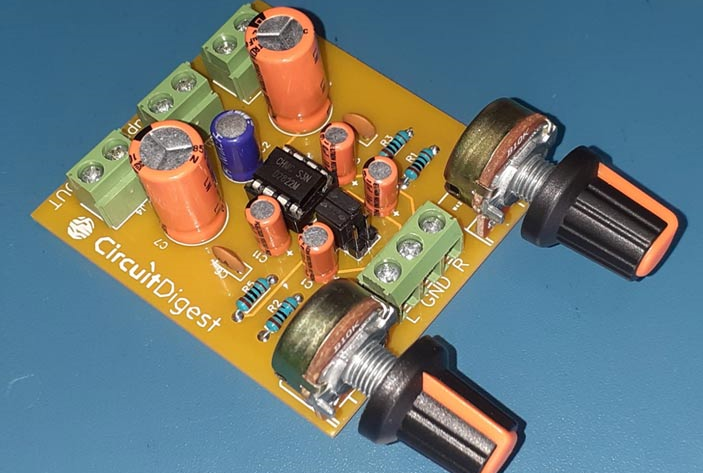

在确保轨道和足迹正确后，我开始组装PCB。完全焊接的电路板如下图所示：

测试TDA2822音频放大器板

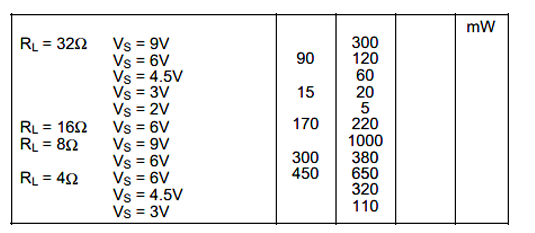

完成PCB组装后，将扬声器连接到左右声道输出引脚。IC输出功率取决于输入电源电压和输出负载。下表总结了IC内置运算放大器的功率输出。

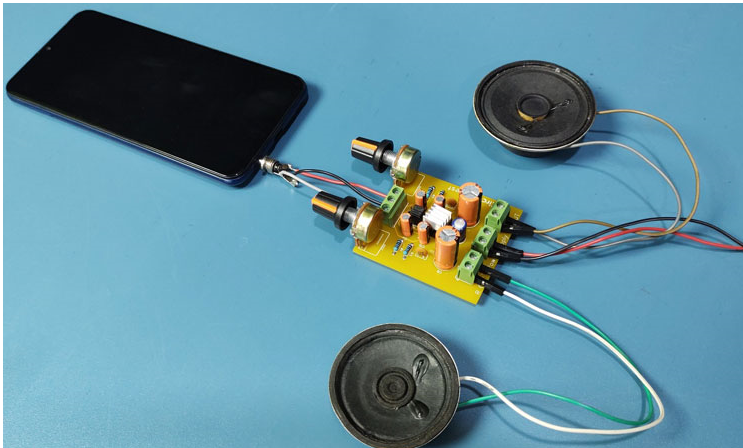

出于测试目的，我连接了两个32欧姆扬声器并使用锂聚合物电池为IC供电。音频输入由智能手机提供。为了接收来自智能手机的音频，将3.5毫米的音频插孔插入手机，您就完成了。

使用带有PCB板的TDA2822构建立体声放大器电路就这么简单。
