20段立体声图形均衡器的电路图

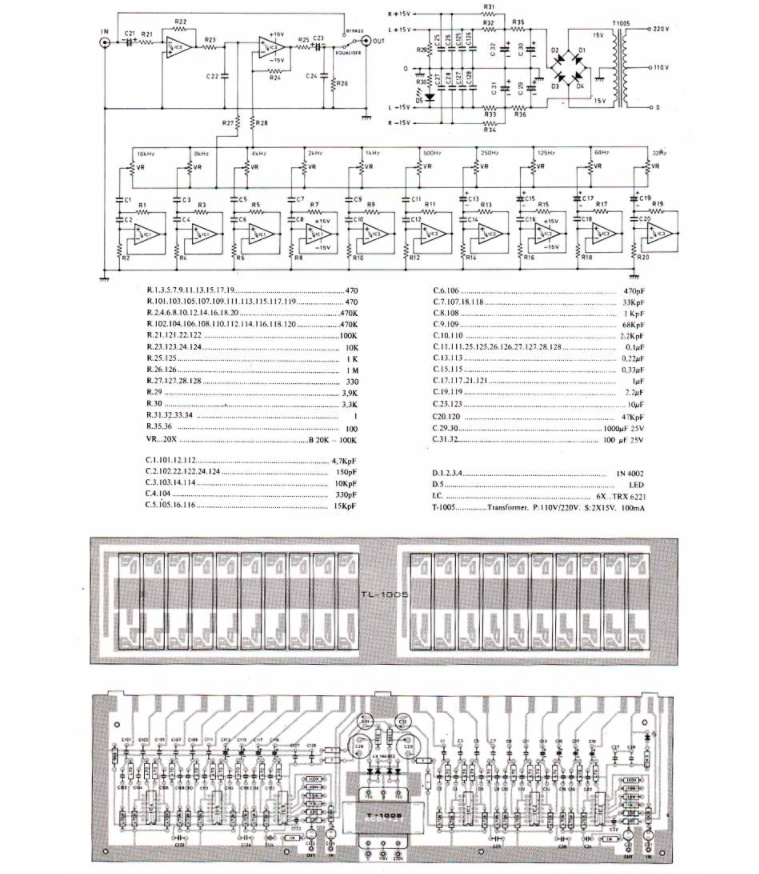

下图是20段立体声图形均衡器的电路图，它将控制特定频率范围内的音频信号。

该电路使用的电源是对称（双极性）型，15VDC。

该电路必须连接在放大器电路之前。为了获得最佳性能，您可以使用高质量的电子元件，例如金属膜电阻器、MKM电容器（非极性）、钽电容器（双极性）。您可以将电源模块更换为稳压稳压电源，或者在R35之后添加ICLM7815，在R36之后添加ICLM7915。好的元件和好的电源，音质会更好。该电路使用6xICTRX6221，如果您所在地区找不到该IC，则可以尝试NE5532或LM833运算放大器IC。
