基于TDA2050构建的Hi-Fi功率音频放大器电路

　　这是一个Hi-Fi功率音频放大器电路，采用功率IC TDA2050构建。该电路将产生高达 32 瓦的功率输出。该电路具有良好的音质、高功率和极低的失真特性，非常适用于简单且廉价的音频系统。

　　TDA2050功放原理图：

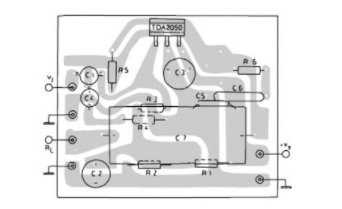

　　TDA2050 放大器 PCB 设计：

　　关于 TDA2050：

　　TDA 2050 是采用 Pentawatt 封装的单片集成电路，旨在用作音频 AB 类音频放大器。由于其高功率能力，TDA2050 能够为 4 ohm 负载提供高达 35W 的真有效值功率@THD =10%，VS =？ ？18V， f = 1KHz 和高达 32W 到 8ohm 负载@THD = 10%， VS = ？22V， f = 1KHz。此外，TDA 2050 在 VS=22.5V，f = 1KHz 的情况下，通常会在 1 秒内向 4 欧姆负载提供 50W 的音乐功率。

　　高功率和极低的谐波和交叉失真（THD = 0.05% typ，@VS = ？22V，PO = 0.1 至 15W，RL=8ohm，f = 100Hz 至 15KHz）使该设备最适合 HiFi 和高级电视机。

　　TDA2050 特点：

　　高输出功率

　　高工作电源电压

　　单一或拆分供应操作

　　非常低的失真

　　短路保护（输出到 GND）

　　热关断

　　注意：在电源 IC 上安装散热器以避免其过热并保持 TDA2050 提供良好的音频性能。
