基于STK4231II的2×100W立体声功放电路

这是以STK4231II为主要放大元件的2×100W立体声功放。这是一款高功率音频放大器，具有双输出通道，每个通道最大 100W。我认为它是一款非常好的放大器，因为它只需使用单芯片电源 IC 即可提供高立体声输出功率。

电路笔记：

本电路采用双极性电源，推荐电源电压见IC数据表。

将电源 IC 安装在散热器上，以防止其过热。

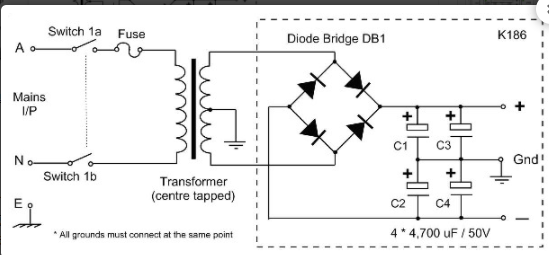

双极性电源方案图：

使用 5A 中心抽头变压器以获得最大效果。更换更高值的电容（约 6800uf）。电路最大电压为75V，推荐电压为51V。

STK4201II 特点：

STK4201II系列（STK4231II）和STK4201V系列（高档型）在60W至100W的输出范围内引脚兼容。一旦设计了 PCB 图案，您只需更换 IC 即可轻松满足新套件的要求。

内置静音电路，可切断各种流行噪音

由于外壳温度为 125°C，因此大大减少了散热片

卓越的性价比
