基于TDA7294的优秀音频放大电路

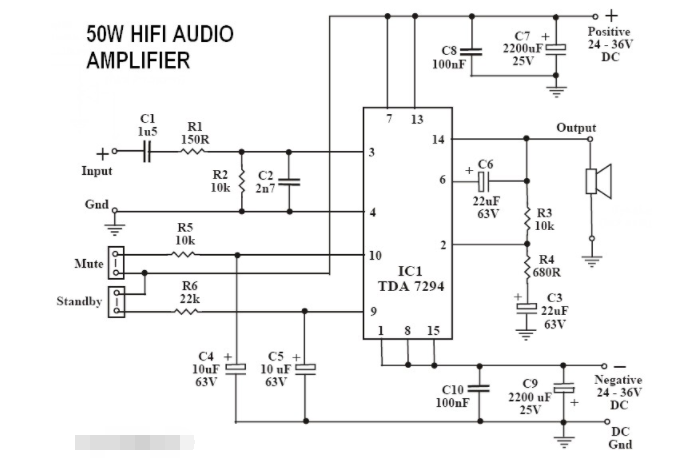

这是一款基于单电源IC TDA7294的优秀音频放大电路。TDA7294 旨在用作高保真应用中的高品质音频 AB 类放大器。它具有极低的噪声和失真、宽带宽和良好的输出电流能力，使其能够为两个4和8负载。它具有短路和热保护功能，因此非常坚固。

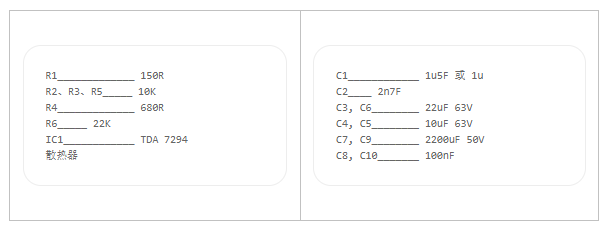

组件列表：

通过添加少量部件和合适的电源，该模块将提供超过 50W RMS 到 4 或 8 欧姆，总谐波失真 （THD） 《 0.1% 和互调失真 （IMD） 《 0.1%。类似的电路发表在 Elektor 杂志，11/96。

它也适合作为功率放大器的替代级，或升级许多现有的 30W-50W 放大器，前提是它们具有合适的双电源，而且大多数都有。
